cad把手怎么曲面建模

建模步驟

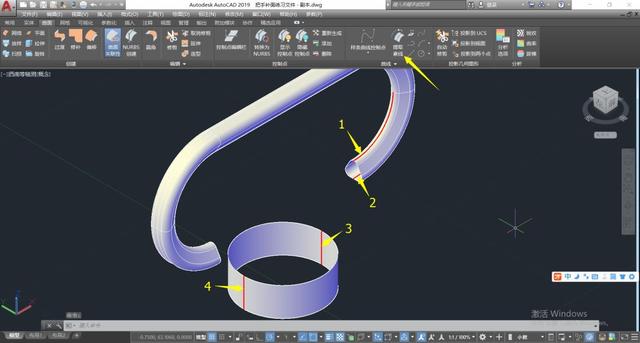

1. 打開提供的源文件，執行“提取素線”命令，在把手右側的兩個曲面中點處提取出素線1、2，以及圓柱曲面的左右位置提取出素線3、4?！?/span>

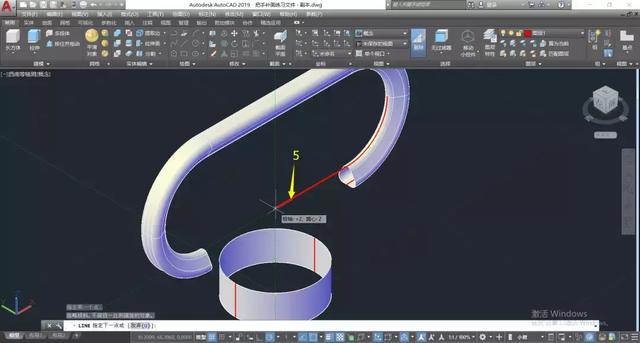

2. 執行“直線”（L）命令，繪制一條直線5(距離為兩截面間的一半)↓

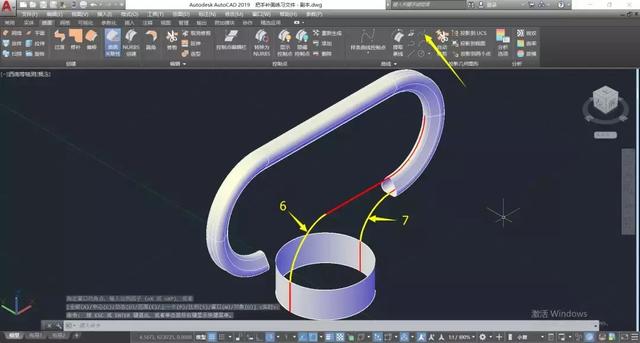

3. 執行“光順曲線”命令，創建曲線6、7?！?/span>

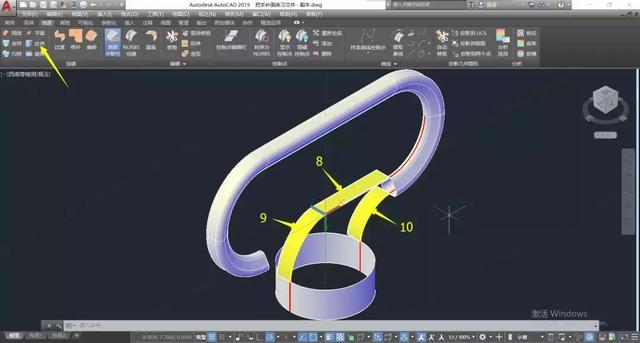

4. 調整UCS方向，如圖所示，并執行“曲面拉伸”命令，對光順曲線及一條水平線進行拉伸，距離為1mm，拉伸出曲面8、9、10?！?/span>

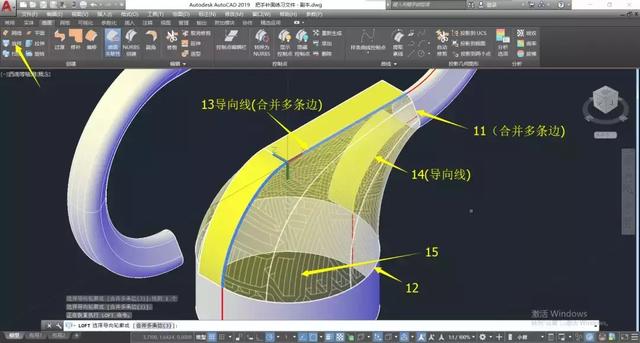

5. 執行“曲面放樣”命令，選擇截面11、12進行放樣，并設置曲面邊13、14為導向線?！咀⒁猓航孛?1、導向線13得用合并多邊的方式進行選擇】↓

6. 把輔助曲面隱藏，并用“三維鏡像”命令把放樣曲面15的對稱部分進行鏡像，生成曲面16?！?/span>

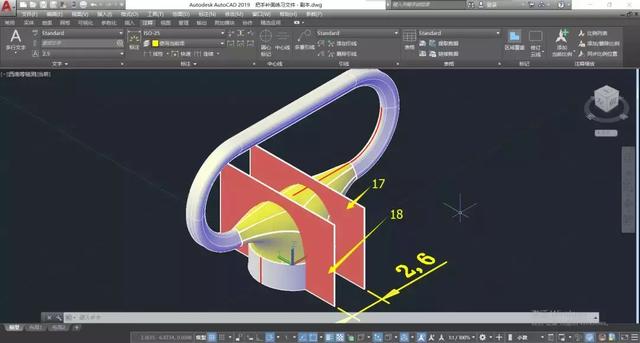

7. 在底部繪制兩段對稱直線，距離為2.6mm，并進行拉伸，生成曲面17、18?！?/span>

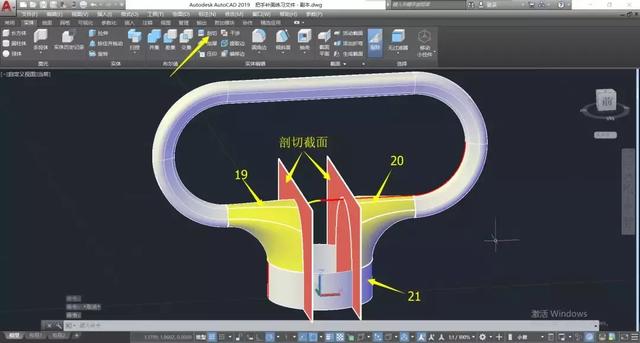

8.以曲面17、18作為剖切截面，對曲面19、20、21進行剖切，并刪除中間部分，如圖所示?！?/span>

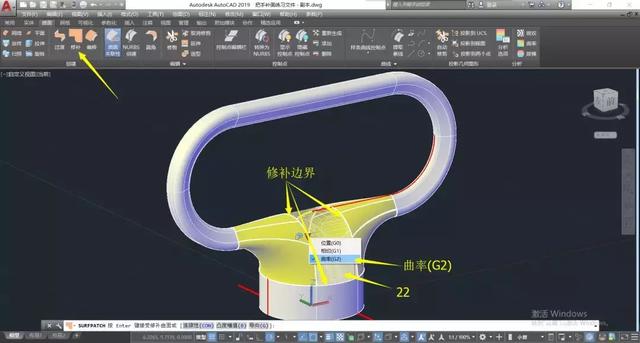

9. 執行“曲面修補”命令，選擇修補邊界，生成中間的曲面22，并設置表面連接形式為“曲率（G2）”?！?/span>

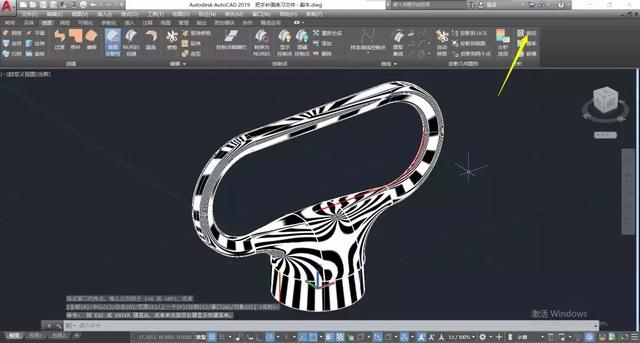

10. 選擇所有曲面，并執行“分析斑紋”命令，對曲面的連接進行分析?！?/span>
