EcoDomus軟件公司成立于美國舊金山，分公司遍布世界各地，如悉尼、新加坡、香港、迪拜、倫敦等等。是一家致力于改善建筑行業BIM技術在設計、建造、運維以及改造階段中的應用的信息技術公司。它是行業領先的軟件供應商，它給業主充分展示了BIM的價值點，幫助業主提高設計和建造階段數據收集與交付的質量，設施管理，運營以及維護。下面為大家介紹EcoDomus基本操作。

建議使用64位谷歌或者火狐瀏覽器。

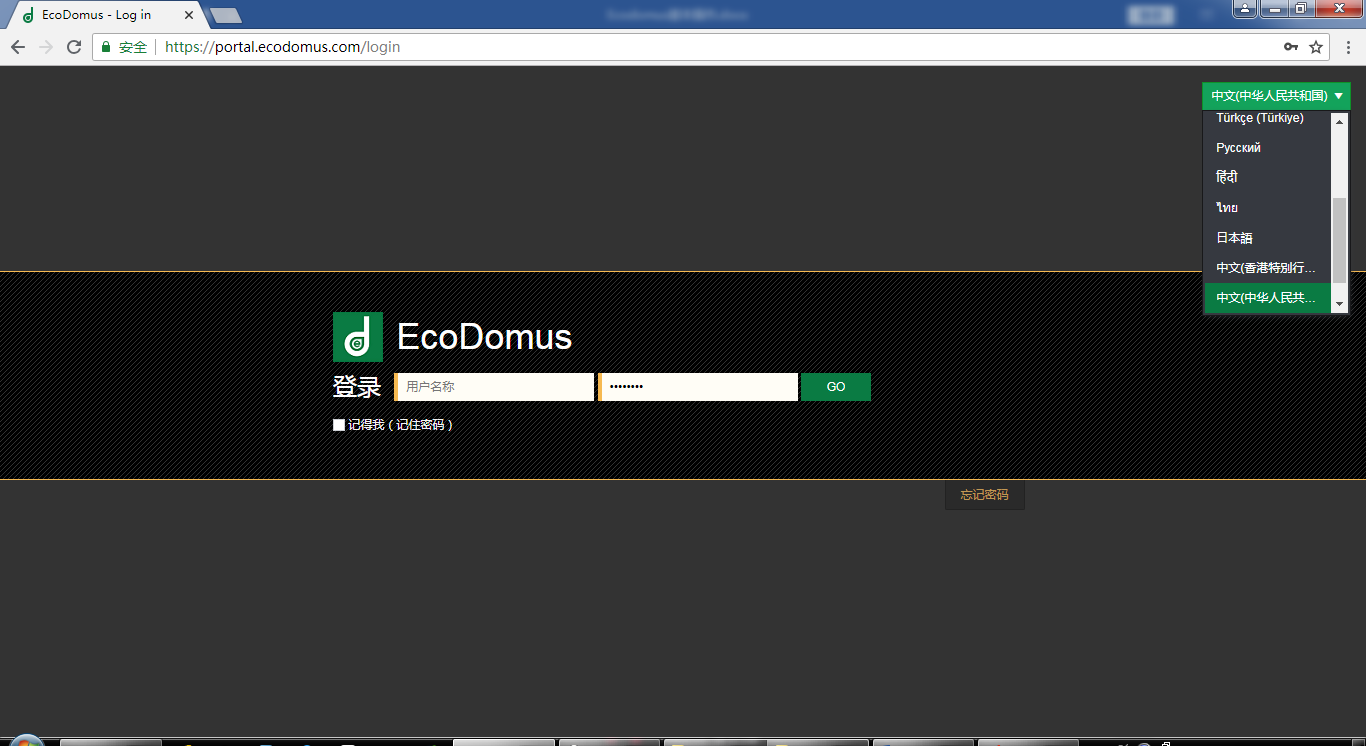

1、登陸：打開瀏覽器，打開網頁地址，瀏覽器會打開登陸界面，先選擇右上角的語言，再輸入賬號和密碼登陸。

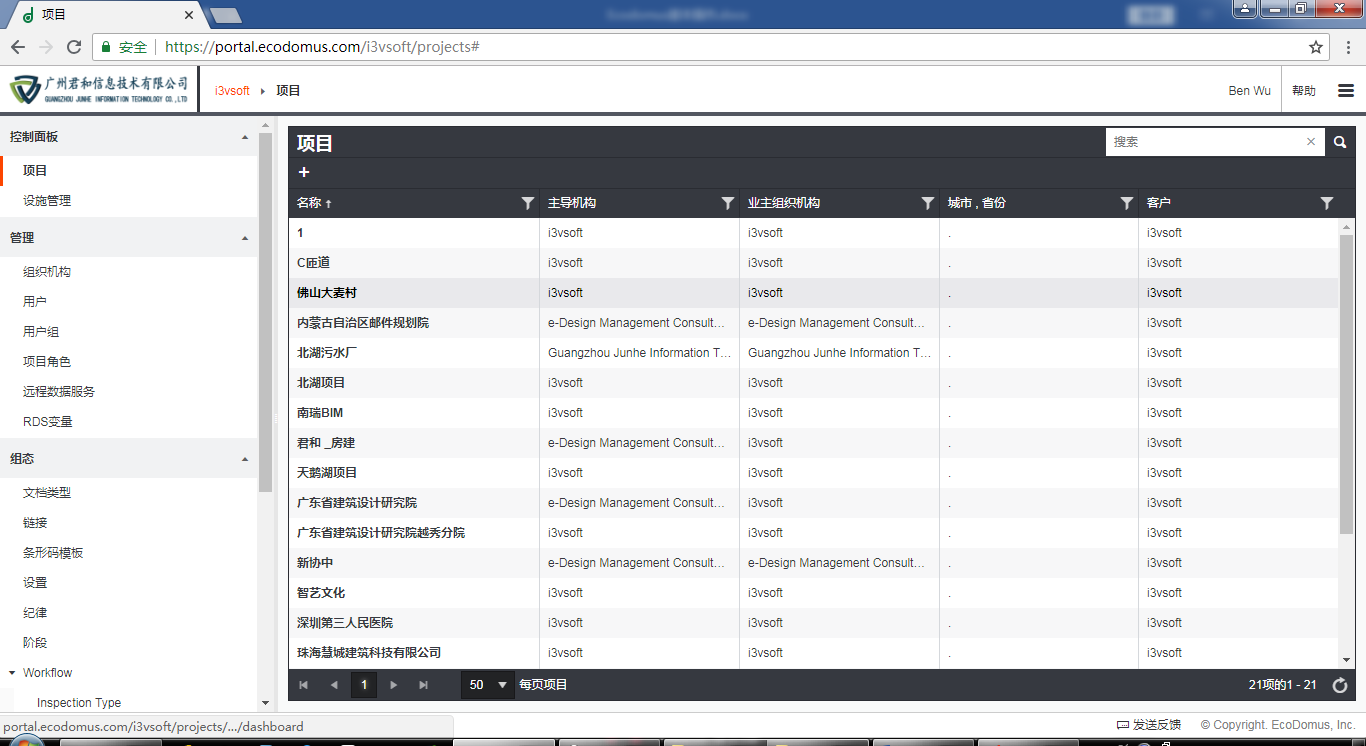

2、進入項目：平臺登陸后會進入應用界面，在這個界面里可以找到對應的項目，在左邊的工具欄處選擇“控制面板”-“項目”。

3、項目界面：左邊的工具欄包括：資產、報告、文件和活動4個功能區：

a、資產功能區包含了整個項目的BIM信息數據，它從不同維度分類BIM的信息，包括按照單個構件分類、按照不同類型分類、按照房間分類（即空間）、按照系統分類、按照區域分類（自定義，可將多個不同的房間合并為一個區域）、按照樓層分類等等；

b、報告功能區包括質量控制（檢查質量）和圖表功能（制作流程圖等）；

c、文件功能區，主要是用于存放模型、文件以及管理文件；

d、活動功能區，主要是為了存放問題報告以及模板等。

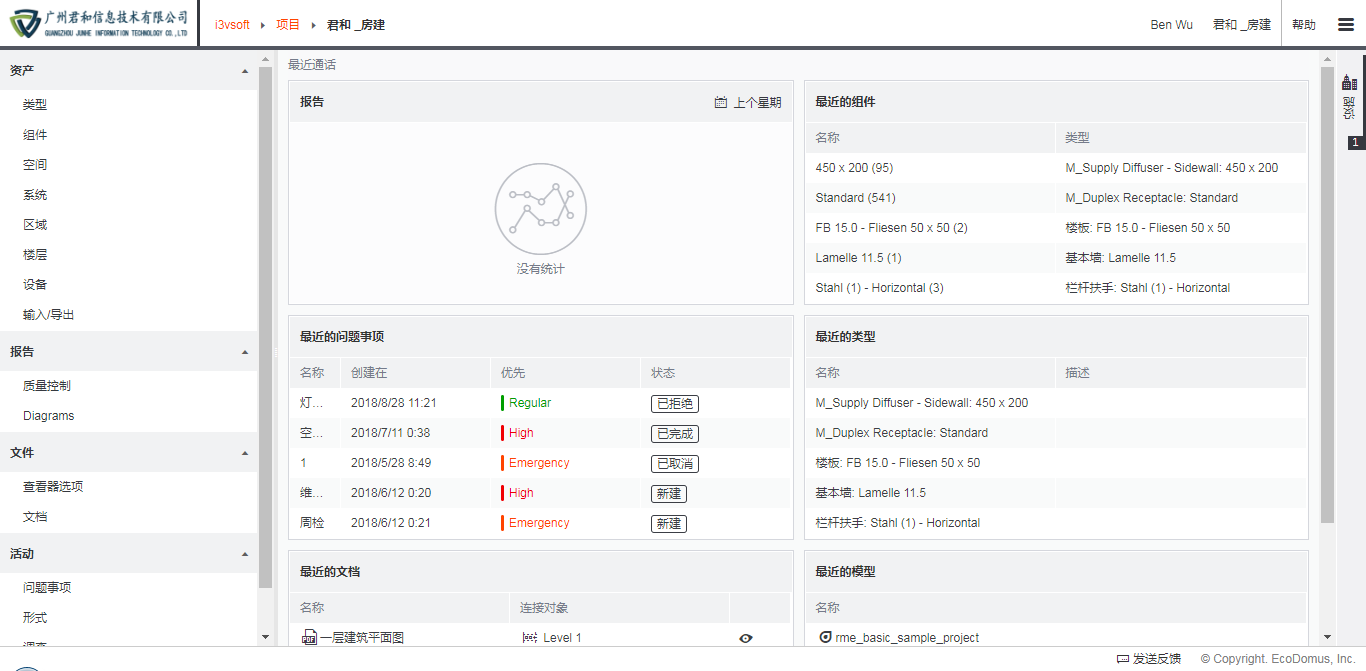

4、項目界面：右邊區域包括了報告、最近的組件、最經的問題事項、最近的類型、最近的文檔和最近的模型六個功能區：

a、報告功能區，主要是為了展示數據表格等數據分析信息；

b、后面五個功能區，主要是展示最近發生變化的內容。

5、查看模型：在左邊的文件功能區找到“查看器選項”，并點擊開，找到最新的模型，便可查看模型。注意，第一次打開模型速度會比較慢，當打開過后瀏覽器會緩存數據，以后打開速度會較快。

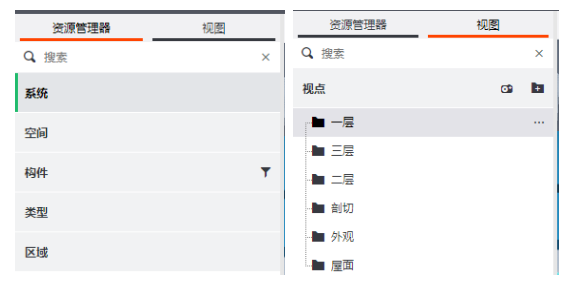

6、視圖界面：左邊工具欄包括了資源管理器和視圖功能：

a、資源管理器中可以快速的找到并且打開查找的內容，這里面包括系統、空間（房間）、構件（可以定義篩選器，分類構件）、類型以及區域；

b、在視圖中可以定義保存視圖（平臺會以當前三維視圖的角度來保存），同時點擊視圖后可以快速跳轉已經提前設置好的視圖。

7、視圖界面：視圖上方左側主要是視圖操作的常用工具，這里就不再解釋，主要是右側的工具，這里包括問題事項、圖表、Animations、圖層、查看設置：

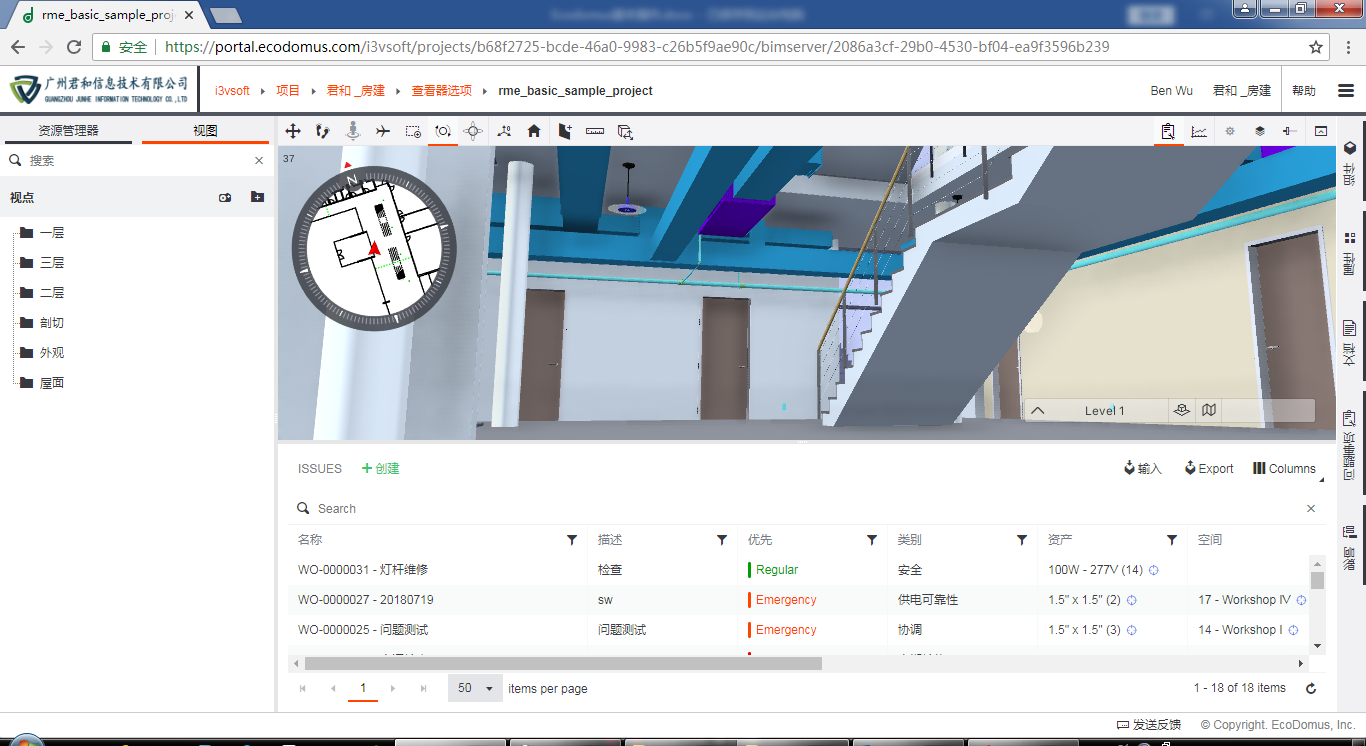

a、問題事項，點擊后，項目所有的問題事項會展示出來，可以通過調整顯示項，直觀并且快速查看問題事項的狀態；

b、圖表，當系統鏈接了傳感器或者其他系統數據時，會在這里以曲線圖的形式展示最新數據動態；

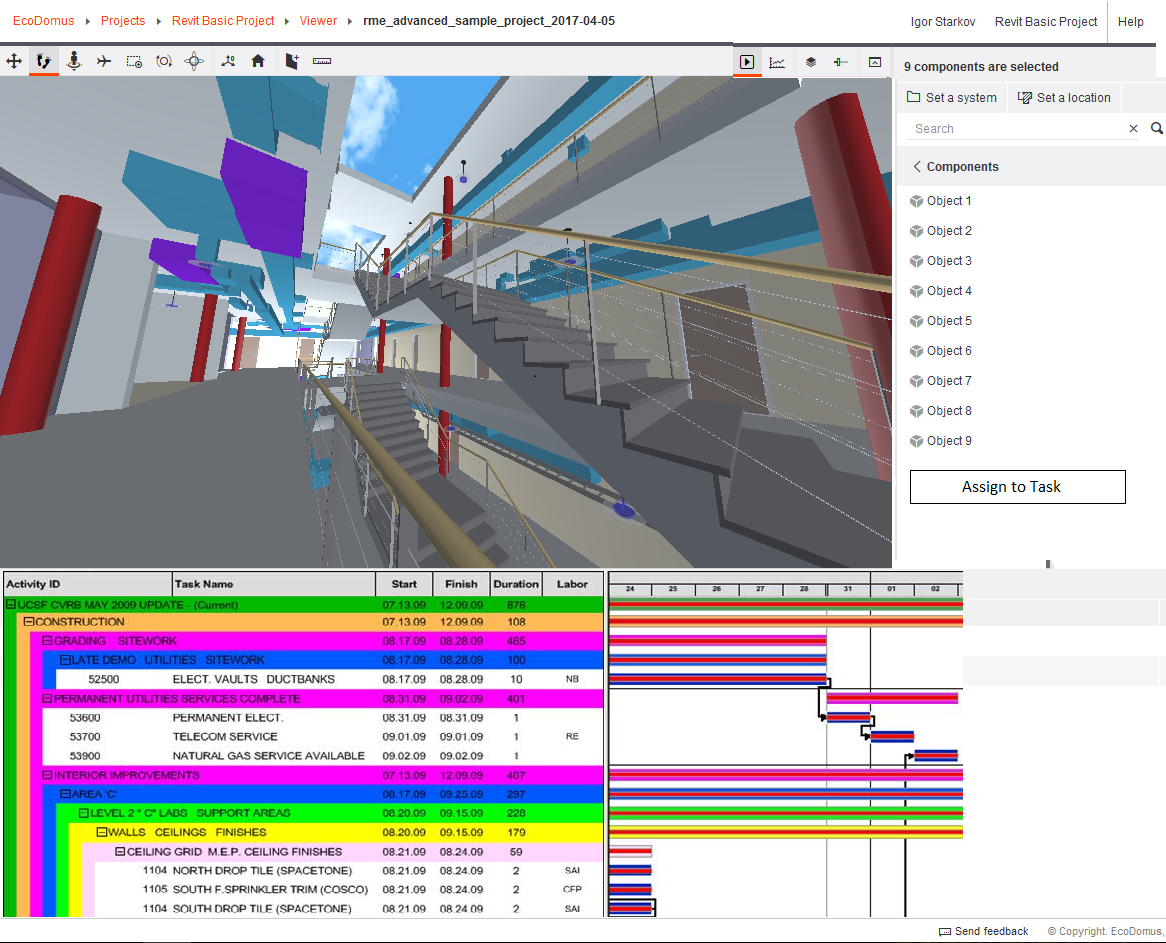

c、Animations，動畫模擬，該功能是用于展示施工進度計劃；

d、圖層，按照文件分層，可以選擇打開或關閉圖層；

e、查看設置，可以調整查看模型的參數。

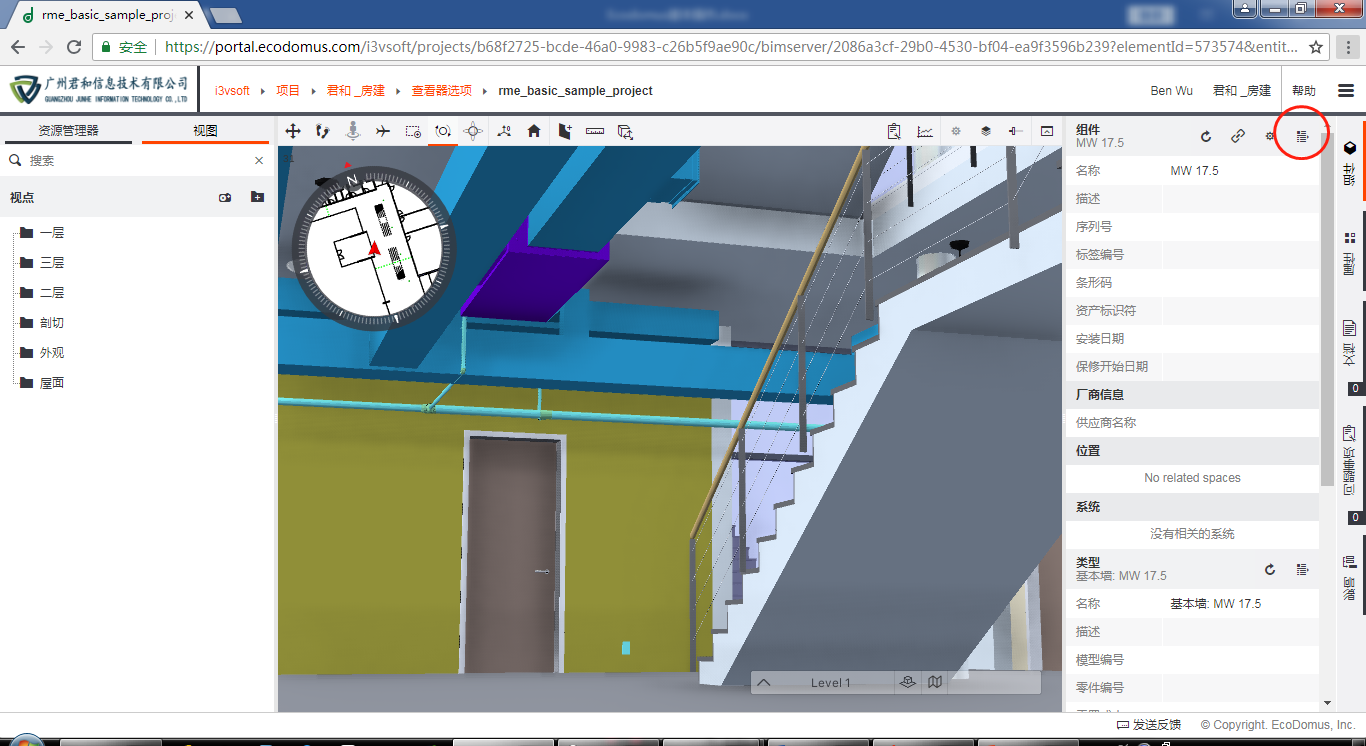

8、視圖界面：視圖右側是信息欄，分為組件、屬性、文檔、問題事項、影響：

a、組件，由于翻譯問題，這里主要是描述對象的基本屬性信息，這里的信息是用戶通過平臺定義的，作為運維過程中常用的信息（BIM模型本身自帶的屬性信息很多是運維不需要的，是累贅），在該頁面上方工具欄中，點擊最右邊的功能可以打開該對象的信息，并且可以進行編輯；

b、屬性，這里展示的是BIM模型自帶的屬性信息；

c、文檔，對象掛接的文檔；

d、問題事項，對象存在的問題、維修訂單、維修記錄等；

e、影響，可給兩個或以上有相互影響關系的對象設置影響關系。

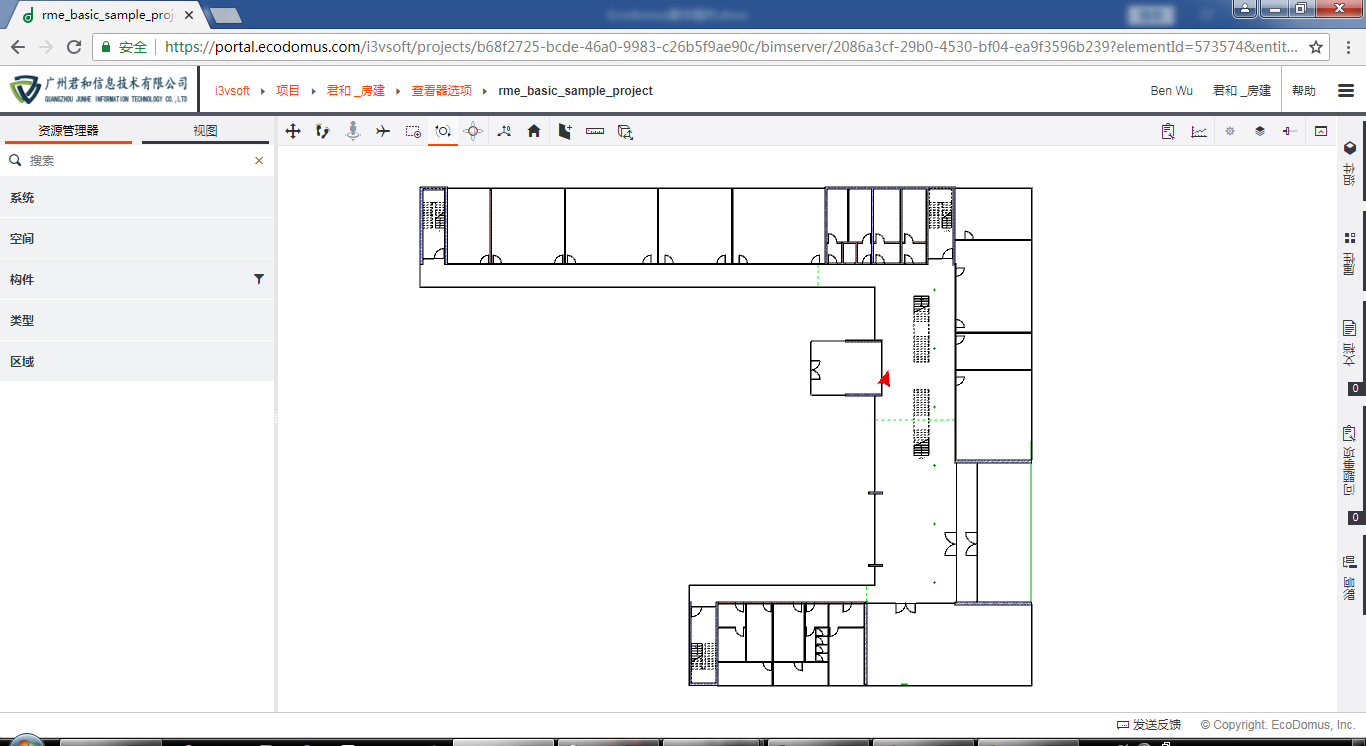

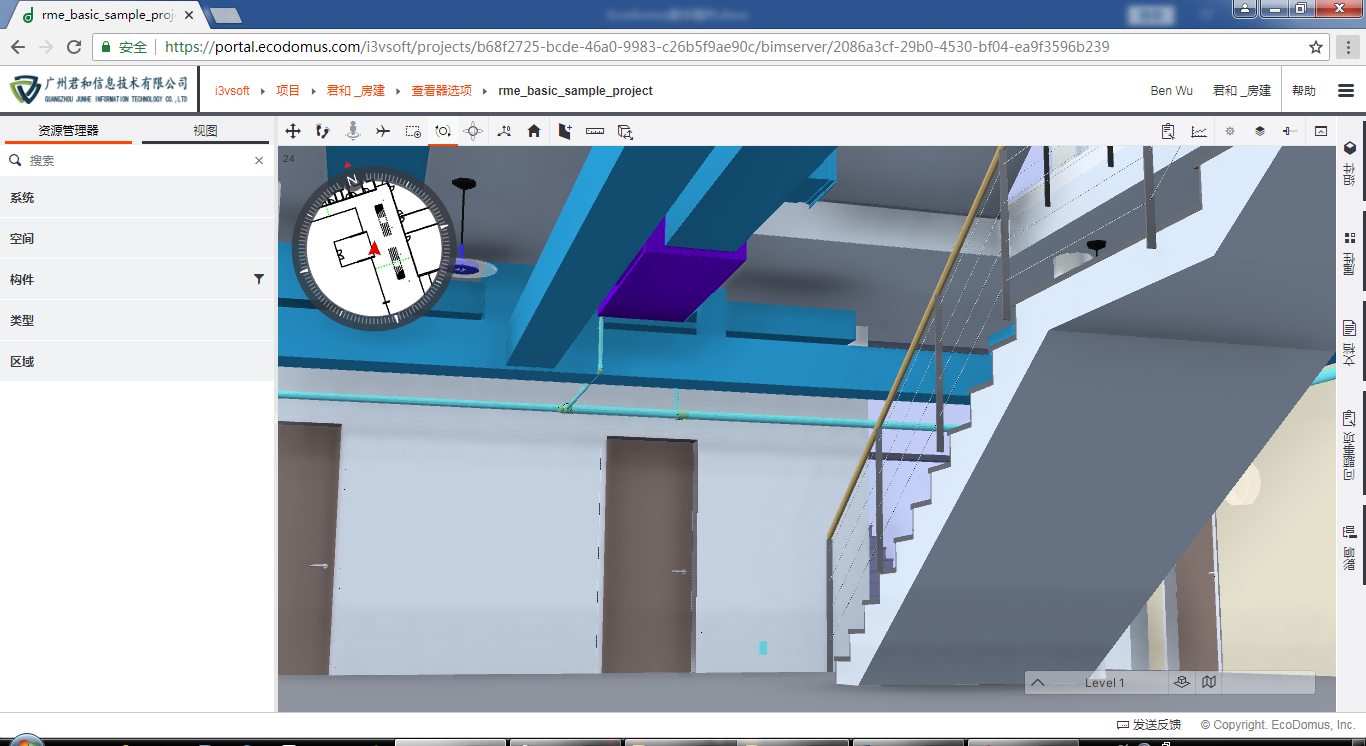

9、地圖功能：三維視圖的左上角是平面圖展示，雙擊后可以查看當前樓層的平面，這個平面是平臺自動根據模型進行切分生成的，可方便用戶快速查看定位以及當前樓層的布局。

在平面圖中隨意雙擊某位置，三維視口會自動跳轉到雙擊的位置。

注意，當模擬的視角不在該樓層時，地圖展示是完全空白的。

10、位置信息：三維視圖的右下角是顯示了兩個信息，左邊第一個是當前的樓層信息，第二個是展示平面圖的圖符，第三個是跳轉到地圖平面，第四個是當前的房間信息。
