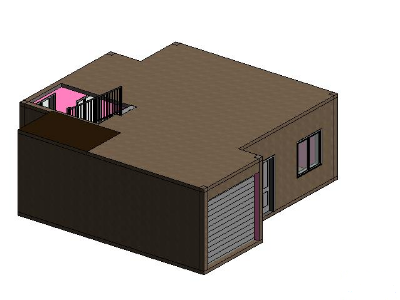

在Revit中打開一個模型，例如結構模型，再將對應的模型，例如機電模型鏈接進來，如圖所示，保存模型。

將保存的模型用Navisworks軟件打開，可以看到鏈接的機電模型并沒有顯示，如圖所示。

有兩種方法解決這種鏈接模型不可見的情況：

1、Revit導出為nwc文件，然后用Navisworks打開。

在Revit導出場景為nwc文件，在Navisworks設置下，找到文件讀取器，用Navisworks打開保存的nwc文件，鏈接的機電模型正常顯示，如下圖所示。

2、直接用Navisworks打開.rvt文件。

打開Navisworks軟件，打開選項編輯器，找到文件讀取下的Revit，把轉換鏈接文件勾選上，點擊“確定”。再用其打開Revit模型，鏈接的機電模型正常顯示，如圖所示。
