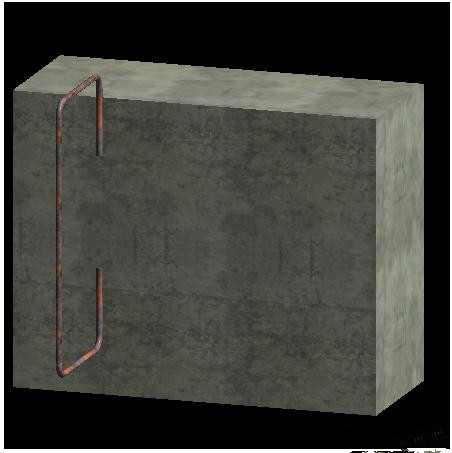

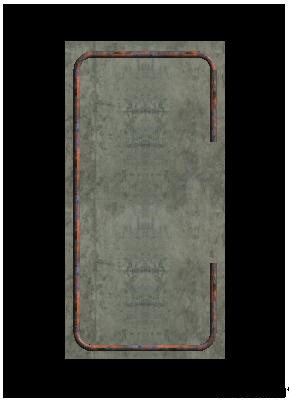

在結構中放置鋼筋，最常見的就是在一個平面上放置鋼筋，如下圖

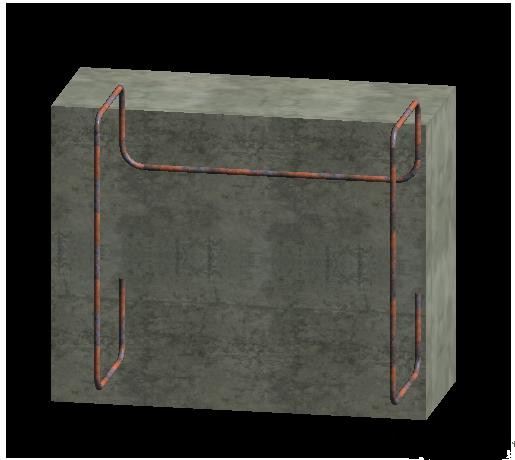

但有時，會遇到，需要在多個平面上放置鋼筋，達到如下圖結果

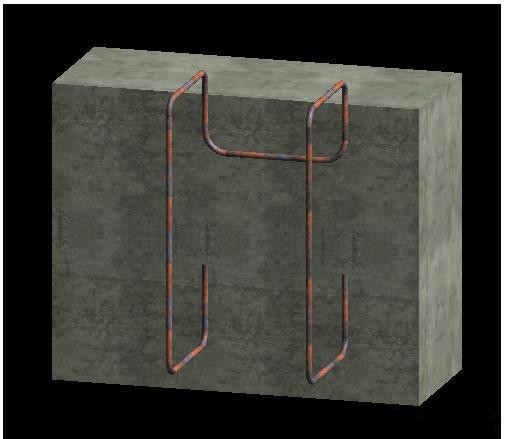

并且對鋼筋位置進行相應的調整，達到下圖所示結果
對于上述問題的處理，可以通過“多平面”命令
來實現，對于這個命令的顯示，需要選中對應已經在一個平面上繪制好了的鋼筋后，對其進行草圖的編輯，方可顯示出來。
上述問題的處理步驟以及“多平面”命令的使用與分析如下：
步驟：

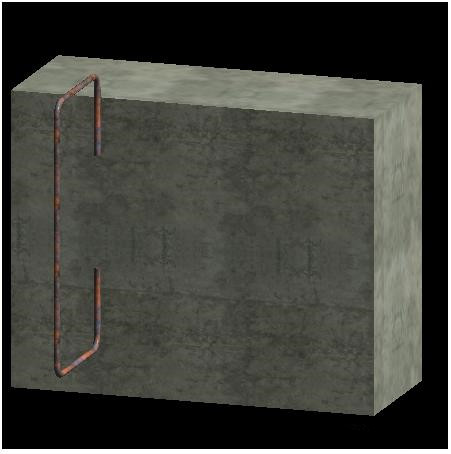

1.繪制一個結構模型（本例取矩形梁為例），并在其一個面上放置鋼筋
2.將鋼筋在三維視圖中顯示出來（具體步驟請參看每日一練2）
3.選中鋼筋，在修改面板中，單擊編輯草圖命令，并勾選鋼筋面板下的多平面命令

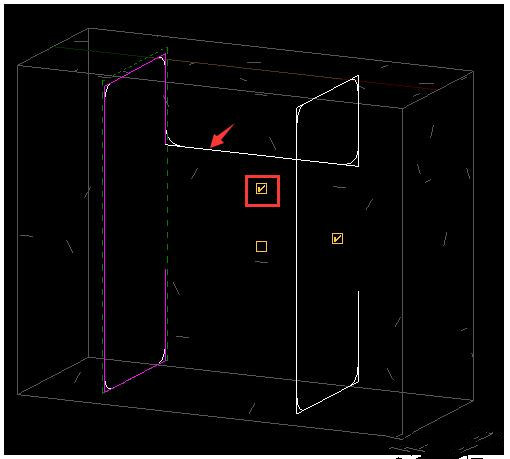

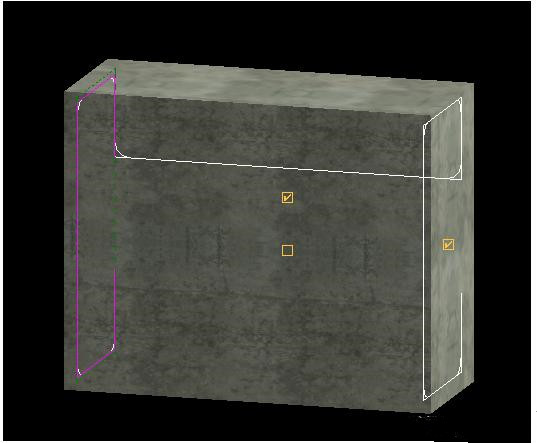

4.通過對三個復選框進一步的編輯，修改多平面鋼筋的形狀
5.確定鋼筋形狀后，單擊完成編輯

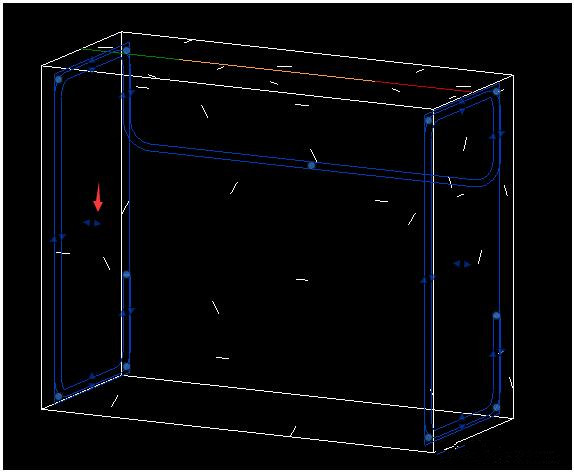

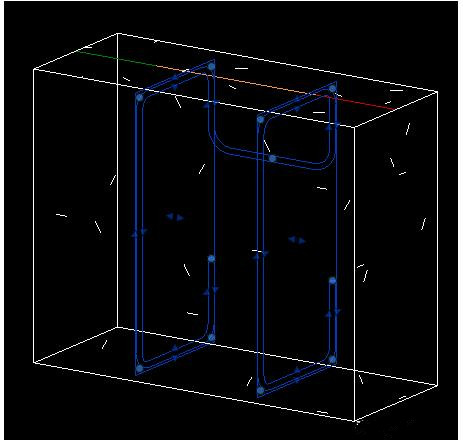

6.選中鋼筋，使用操縱柄，修改所在的位置，達到開篇所示效果
“多平面””命令分析如下：

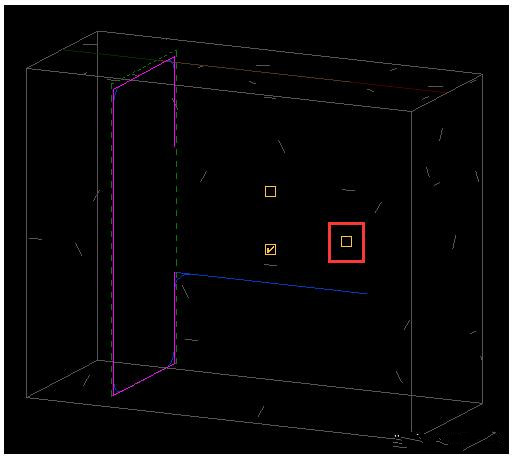

該命令在三維視圖中查看效果最佳，有三個復選框可供進一步編輯多平面鋼筋形狀。將光標懸停在每個復選框可查看是何種工具。

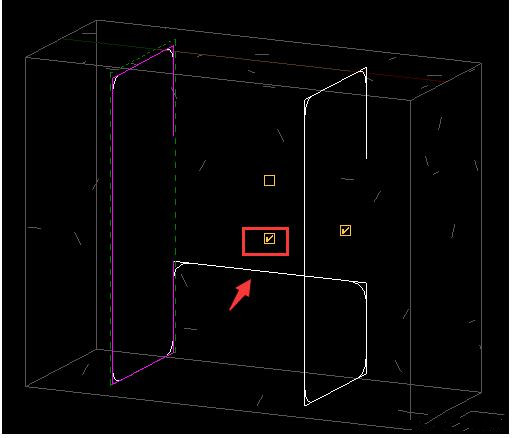

禁用/啟用第一個連接件線段：切換連接件線段的位置。啟用時，將使用第一個線段。禁用時，則使用第二個線段。(步驟四，已經通過圖片顯示)
禁用形狀線段的副本：刪除復制的形狀，但在該位置留下連接件線段。
艾三維，專注BIM領域！BIM考證咨詢，BIM資料領取，BIM微信交流群請添加微信：18122393143，咨詢熱線：4000-333-136

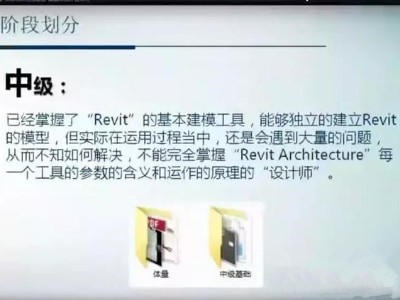

已經掌握了“Revit”的基本建模工具，能夠獨立的建立Revit的模型，但實際在運用過程當中，還是會遇到大量的問題，從而不知如何解決，不能完全掌握“Revit Architecture”每一個工具的參數的含義和運作的原理的“設計師”
