BIM考試考證常用軟件介紹

bim考試 正在迅速的崛起，很多考生都想要參加BIM的考試，但是還不是很清楚BIM考試常用軟件有哪些?BIM常用軟件都是用來干什么的?以下是BIM常用的一些軟件介紹，希望能夠幫助到大家!

一、Autodesk：

Autodesk廠商依據適用領域，將數種【BIM軟件 】與一般工程軟件相互搭配整合為Autodesk Building Design Suite、Autodesk Infrastructure Design Suite與Autodesk Plant Design Suite等三種，分別說明如下：

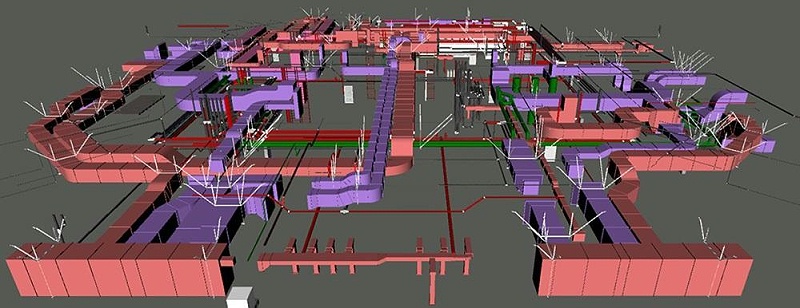

1.Autodesk Building Design Suite主要應用于建筑工程領域，其包含的BIM軟件為【Revit Architecture】、Revit MEP及Revit Structure等[8]，其中Revit Architecture為3D建筑設計軟件，側重建筑模型與結構配置，采用梁、版、墻及門窗等構件作為命令對象建構3D建筑模型，協助建筑師進行建筑結構配置與設計;Revit MEP為機電系統仿真平臺，主要功能為機械系統規劃、給排水系統規劃、通風管路配置、動力與照明系統線路配置、機電系統仿真、消防系統規劃、環境負荷與冷熱系統分析等，可藉由建構機電工程整合信息的模型，協助機電工程師進行機電與管線系統的分析及設計;Revit Structure為建筑結構建模軟件，側重建筑物的鋼筋混凝土、鋼結構等結構系統配置，可協助結構工程師設計與分析建筑構系統。

2.Autodesk Infrastructure Design Suite主要應用于公路、大地及水利工程等領域，其包含的BIM軟件為AutoCAD Civil 3D與Revit Structure，其中AutoCAD Civil 3D適用于土木工程，可匯入三維坐標數據生成3D地形，再于3D地形上進行管渠設計、整地分析、水文分析、公路定線與結構配置等作業，以協助土木工程師進行公路、大地與水利工程的設計與分析工作;另Revit Structure的說明如前所述。

3.Autodesk Plant Design Suite主要應用于廠房工程，可應用3D模型提升廠房設計與審核質量，其包含的BIM軟件為Revit Structure，該軟件說明如前所述。

二、Tekla：

Tekla系芬蘭軟件公司，主要BIM軟件為Tekla Structures，該軟件主要功能為鋼筋混凝土結構、鋼結構與木質結構等結構系統配置，其建構的結構模型精細度高，鋼筋混凝土結構除可依據梁、柱、版、基腳、剪力墻或托架等結構物給予適當配置外，亦可配置主筋、剪力筋、彎鉤、箍筋、溫度鋼筋等對象;另鋼結構可依各種鋼材、螺栓及焊道等給予適當配置。另本軟件可支持結構設計、應力分析與碰撞分析，亦可直接鏈接有線元素法分析程序，以協助結構工程師于工程設計時間進行細部結構設計與分析。

三、Bentley：

MicroStation 系【Bentley軟件】廠商主要發展的應用軟件與技術平臺，并針對各領域提供各類子系統，軟件內建的MVBA程序語言與Microsoft Visual Basic程序語言兼容，亦支持Visual Basic程序語言控制圖形對象，具備信息與檔案整合能力，適用領域廣泛，包括建筑、公路、鐵路、橋梁、電信網絡及管渠工程等，并提供動畫制作、日照分析、預算報表制作及碰撞檢查等功能，主要BIM軟件為Bentley Architecture、Bentley Structural、Bentley Building Mechanical Systems與Bentley Building Electrical Systems，可支持復雜的網狀或曲線結構，分別說明如下：

1.Bentley Architecture可針對建筑物建構3D模型，2D與3D亦可接口快速切換，以支持建筑師進行結構配置、結構分析、碰撞檢查與數量計算等作業，并利用直覺式溝通，減少建筑作業的復雜度與溝通障礙。

2.Bentley Structural系針對建筑物結構系統分析與設計的BIM軟件，可支持的結構系統包含鋼筋混凝土、鋼結構、木結構、鋁制結構及石材等，適用于細部結構設計與分析。

3.Bentley Building Mechanical Systems系適用于建筑機械系統的BIM軟件，可藉由3D模型協助機械工程師進行通風系統、管道系統與機械廠房建置的設計、分析、成本預測及碰撞檢查等作業。

4.Bentley Building Electrical Systems系適用于建筑電子系統的BIM軟件，可藉由3D模型協助電子工程師進行電力、照明及消防警報等系統的建置、分析、成本預測與碰撞檢查等作業。

四、Nemetschek AG：

Nemetschek AG 于2007年初收購Graphisoft后，原Graphisoft開發的ArchiCAD便成為Nemetschek AG主要發行的BIM軟件。ArchiCAD為歷史悠久的BIM軟件，可于蘋果計算機的麥金塔系統(Apple Macintosh)中執行，軟件功能針對建筑設計，可建構3D建筑模型，模型系由包含結構尺寸、材料、性能與價格等信息的參數化對象所構成，可協助建筑師進行建筑物結構設計、分析與相關協同作業。

五、Gehry Technologies：

Gehry Technologies 主要開發的BIM軟件為Digital Project，Digital Project可細分為Designer、Manager與Extensions等3部分，軟件功能偏重于建筑工程的設計及施工作業，具備整合大型且復雜項目的能力，可藉由自由曲面建模(free-style surface modeling)功能建構復雜的3D建筑模型，并藉由模型中參數化對象，協助建筑師進行建筑設計、沖突檢測、視覺仿真、施工時程管控及結構配置等作業。
