BIM技術對支吊架系統設計的指導作用

BIM(BuildingInformationModeling)是一個全新的理念和技術，通過 BIM 技術，從設計－施工－維護，始終存在一個以可視化的“BIM 三維模型”為載體的虛擬數字模型?；?BIM 的虛擬施工仿真與演練，實現了工程建設的“先試后造”，得到最優的施工方案。

BIM技術對于支吊架系統設計階段的指導作用

首先，應引入建筑對象，反映建筑空間、結構、構件的位置關系。此外，BIM技術對于安裝支吊架的后期材料統計帶來的極大便利是傳統CAD所不具備的，從材料數量的統計，到每一個支吊架類型的屬性?；贐IM的材料管理不僅僅只是一個深化設計→預制加工→物流追蹤→現場安裝的物流管理流程，而是一個建造全過程的信息管理，譬如歐美的裝配式支吊架流程：預埋件→過渡橫梁→懸吊式支吊架，而預埋的位置是否準確更離不開BIM技術模擬與施工的結合。

綜合管線布排應考慮暖通、給排水、強電、弱電、消防、機電等各專業安裝的空間位置關系以及與裝飾專業之間的關系，一般應遵循以下原則：

(1)管線綜合協調過程中還應根據實際情況綜合布置。避讓原則：有壓管讓無壓管，小管讓大管，施工容易的避讓施工難度大的。

(2)支吊架節點圖最終出圖時，剖面圖、平面圖所表現的位置、標高應保持一致，需要充分考慮管線周圍的梁、柱、墻等構筑物并詳細展示在節點圖中。標高時，一般有壓管標管中，排水管標管底，風管、橋架都標管底。在管線綜合布排過程中，平面圖與剖面圖調整應同步。

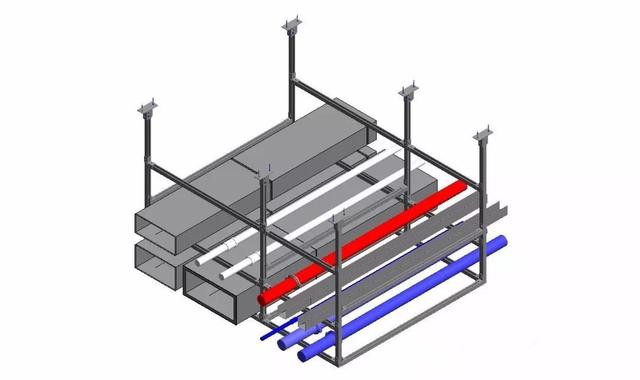

(3)支吊架應考慮到空調水管、空調風管保溫層的厚度，考慮與電氣橋架、水管外壁、墻柱的最小凈距，考慮支吊架垂直槽鋼的放置空間。根據現場實際情況確定各管線間的距離?？拐鹬У跫苓€應考慮斜撐形式與斜撐放置空間，這也是抗震支吊架設計安裝中的難點。

(4)空調冷、熱水管布置時應考慮管道坡度，考慮設備、管路的操作空間及檢修空間。水管與橋架的空間位置還應考慮平行凈距與交叉凈距。

(5)對支吊架周圍的建筑結構，因為其作為支吊架的生根點，直接決定支吊架是否牢靠，必須有清晰的了解，特別是板厚，再選用適當的錨固方式與錨栓。

具體的實施方式有以下幾種：

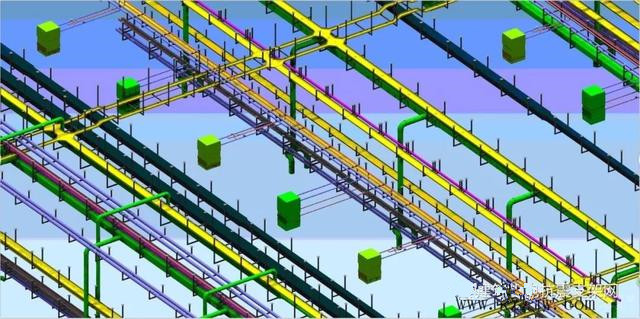

(1)用BIM技術對走廊管線進行三維建模，根據三維模型生成剖面圖；生成剖面圖時，自動附著、捕捉系統中的管道截面及標高。

(2)根據空間要求及不能調節的管線（譬如排水管線），必要時可更改有壓管走向（在剖面中上下左右調節位置），風管形狀規格（譬如800×750可改為1000×600，這樣可節約吊頂空間）；強電還需考慮放置電纜空間與檢修空間，根據現場情況，必要時可以把橋架分改為幾根線管綜合布排，以節約相應的空間。

(3)更改完剖面圖后通過BIM技術對更改后的各專業管線再次碰撞檢查，檢查各管線是否與建筑結構碰撞，各專業間是否碰撞，進行再次協調整合，如此往復多次。最后生成的平面圖中管線走向同步作了相應的改變。

運用BIM的可視化管理，模擬化演練，打破現有支吊架安裝的傳統模式，全面預先在安裝位置的結構里放置預埋件，抗震支吊架安裝時，只需用相應的連接構件與預埋件進行緊固安裝，避免了錨栓對結構的破壞?？拐鹬У跫芨鱾€構件通過BIM的精確模擬，可以完全在工廠生產線完成，在實際安裝過程中只需進行匹配拼裝與緊固，施工過程高效無污染。拆下來的材料可重復利用，縮短施工工期，達到綠色建筑施工的標準。
