BIM教程—ContextCapture（Smart3d）小技巧
2019/02/21
本文主要講述了三維模型軟件ContextCapture的一些使用小技巧。包括如何進行分區間的三維模型合并，如何對自己所做產品進行版權標識（加水?。┘叭绾问褂肧martviewr對多個OSGB模型文件一同瀏覽。
同原來一樣，采用了視頻制作的方式進行講解，鑒于本人聲音不太好聽（O(∩_∩)O哈哈~）而同行們又反饋沒有聲音有些內容看不懂，因此在視頻的基礎上增加了視頻錄制說明，便于大家理解，且有些文字是視頻錄制后之后又進行了補充，所以和視圖稍有不同，視頻未進行剪輯，有點粗糙，請大家諒解。
步驟說明：
1 展示兩個相鄰區塊的三維模型，
注意若無公用控制點，可能存在接邊問題，這里暫時不考慮，只進行簡單的合并。
2 確定兩個相鄰區塊的坐標系統為同一個，且坐標原點相同，查看xm（坐標原點的設置在視頻二中）
3 查看三維模型的組織方式：里面記錄每一個塊的路徑
軟件教程咨詢 4000-333-136
4 進行三維模型的合并操作：
1）首先將不同區塊的數據拷貝到合并模型的文件夾里，若不重名則可放在一起，若有重名則分文件夾放置。
2）將每一個區塊里面的模型文件拷貝到文本框里面，并進行批量改路徑。
3）拷貝一個數據的s3c到合并模型里，進行修改將每一個區塊的內容寫到里面。注意路徑正確性，注意末尾的坐標系，坐標原點。
4）進行s3c的保存，保存到data同級目錄下。
5 最后可將xml文件同時復制到統計目錄下
注意不能有中文
步驟說明：
1 坐標原點是在哪設置的？
所有不同測區的該原點必須一致才能進行合并
２如何加水印
1）首先有一個logo的圖片，格式可以是png或者軟件支持的其他格式
2）在s3c編輯器里面進行logo的添加
3）保存s3c文件即可。
Logo會同步保存為LOGO.a3d ，與s3c同一個文件夾
視頻錄制說明：
Smartviewr僅能查看一個塊？
No，如何進行多個一起呢？
通過整理索引表實現。
1 可同步拷貝同個工程下的s3c文件進行編輯，
2 將原本指向s3c的路徑修改為osgb文件路徑，
3 保存為s3c文件到osgb外層文件夾下。
4 打開即可看到全部 若有其他模型。直接寫入s3c索引文件即可。
同時注意坐標系、坐標原點等信息不要丟失。
相關閱讀
-

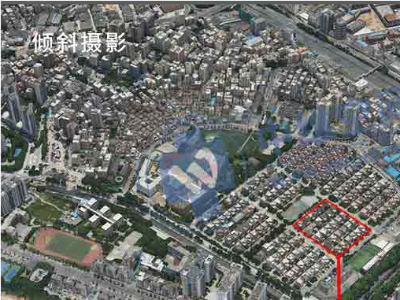

實景三維建模技術能夠根據一系列二維相片，或者一組傾斜影像，自動生成高分辨的、帶有逼真紋理貼圖的三維模型。如果傾斜像片帶有坐標信息，那么模型的地理位置信息也是準確的。這種模型效果逼真，要素全面，而且具有測量精度，不僅帶給人身臨其境之感還可用于測量學應用，是現實世界的真實還原。
-
-
