BIM 5D實驗室成立一周年年度工作報告

研究小結

在該項目，艾三維設計師主要采用Revit為基礎建模平臺，BIMSpace系列軟件為輔助設計軟件，在項目整個三維正向設計過程中，通過對本特利BIMSpace系列軟件的實際應用，其相較于市面上其他系列插件，其功能較為完整，基本涵蓋了所有常用以及可能用到的功能，各個專業插件表現較為均衡。

在此次實踐應用中，利用到BIMSpace系列軟件所提供的功能進行輔助設計主要有以下四個方面：

1）項目樣本文件

2）施工圖出圖

3）族庫

4）模型創建。

以上為BIMSpace系列軟件的實踐應用研究主要成果，現有產品已能夠很好的解決項目過程中，設計、計算、出圖等問題，希望雙方通過此次合作研究，能夠在后期過程中進一步深入溝通交流，對產品進行進一步更深入的完善，以更好的服務于我院設計工作。

四川省成都市高新體育中心項目

iTWO平臺使用

1、研究準備

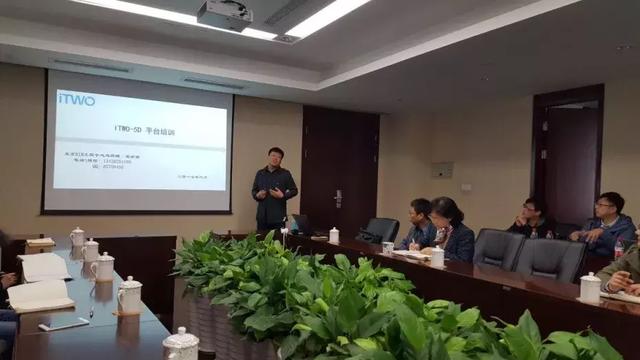

2017年3月8日，本特利iTWO軟件相關負責人張宏南來我院對BIM設計研究中心、EPC總承包事業部、造價院相關人員進行了培訓。

培訓內容分為兩大板塊：首先，1.本特利相關人員詳細介紹了iTWO軟件的功能，并進行了操作演示；2.對我院相關人員進行了為期5天的軟件培訓，培訓內容分為：

• iTWO的基本介紹和功能概述；

• iTWO系統培訓1——清單、算量模塊；

• iTWO系統培訓2——計價模塊；

• iTWO系統培訓3——施工組織模塊；

• iTWO系統培訓4——問題答疑、案例考核。

通過此次培訓，我院BIM 5D成員團隊，了解了iTWO平臺的主要功能以及相關的使用方法，為后期iTWO在實際工程項目中的應用筑下了技術基礎。

2、應用研究

經過培訓，我院BIM設計研究中心結合EPC總承包、造價院對iTWO軟件在高新體育中心項目中進行試驗應用。該項目中，主要在“算量模型檢查”、“清單編制”、“三維模型算量”這三個方面進行了嘗試與應用。通過對實際的應用情況的分析，總結出iTWO平臺的系統優缺點、分析其可行性，并提出相關改進建議。

項目概況

項目名稱：高新區體育中心

建設地點：成都市高新區南部園區

建設規模：總用地面積為162409.07㎡，總建筑面積為185998.86㎡；子項包括多功能體育館（NBA級別）、全民健身場館及綜合服務中心、室外球場（含風雨球場及其他室外場地）、壘球場及相應配套。

基于ALLPLAN軟件的裝配式建筑研究

Allplan用于工業化項目設計，在工業化領域具有前瞻性設計系統，通過促成最優異的成果和解決最困難的任務和目標這兩種方式來滿足項目的嚴格的要求。本特利Allplan相關的技術人員也對我院BIM設計中心進行了為期1天的培訓。

由于在2017年合作至今，我院BIM設計研究中心沒有合適的工業化項目應用該軟件。所以，為了后期更好地對Allplan軟件進行實踐應用，目前已將Allplan軟件移交給我院工業化設計研究中心進行共同研究，從而，探索如何將Allplan軟件與工業化設計中心現有設計模式以及現有工業化項目相結合。

2017年合作研究內容總結

  ⊙在正向設計項目中，利用 BIM Space 軟件進行了 BIM 三維正向設計的實踐應用，取得滿意的成果，對BIMSpace的軟件與西南院的設計習慣有沖突處提出了良好的建議意見；

    ⊙ 嘗試 iTwo 平臺在 EPC 總包項目中的使用，總結了國外軟件與國內實際情況的差異以及目前平臺類軟件的優缺點，對以后 BIM 平臺軟件的研發有很大的參考意義；

    ⊙ 通過本特利對中建西南院進行 ALLPLAN 軟件的宣傳、培訓，結合中建西南院以往工業化建筑的項目經驗，總結出工業化類 BIM 軟件以后發展更為合理化的建議。

   以上，2017年，BIM 5D實驗室以中建西南院實際項目為載體，借助本特利BIM Space、iTwo、ALLPLAN等BIM軟件進行了多方面的應用研究，對BIM以后的發展道路進行了應用實踐，在取得了巨大的收獲的同時雙方也發現、總結了新的問題。經過這一年的探索實踐，為接下來BIM的研究探索提供了良好的開端，在以后的合作道路上，雙方必將更加深入地進行合作。

2018年合作研究內容

2018 年雙方將在以下幾個方面進一步加深合作，探索利用 BIM 技術提升整個工程建設行業產業鏈信息化程度，提升 BIM 技術的價值、推動 BIM 應用 更深 一步的應用：

①  進一步推動BIMSpace軟件在BIM正向設計項目中的深入應用。

②本特利BIM相關新品，如裝配式建筑設計軟件，鋁巨人（鋁模BIM軟件），蜘蛛俠（機電安裝BIM軟件），管·用(云族360企業族庫管理在建造工業化以及施工領域的應用。

③基于BIM技術的本特利相關CFD，采光，日照，EP等性能分析軟件的應用，充分挖掘BIM模型的價值，以及BIM項目前期方案的優化。

④繼續利用iTwo5D平臺產品進行虛擬建造以及iTwo5D平臺產品在EPC總包項目中的應用。

⑤嘗試使用本特利BIM設計云協同平臺，實現BIM項目設計中的技術協同和管理協同。
