一個快速分類和管理BIM模型編碼的訣竅

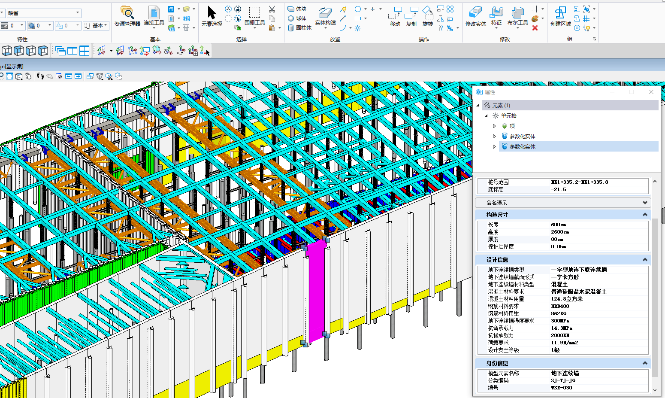

BIM模型編碼是BIM技術中的關鍵環節，旨在通過對模型中的構件、材料、設備等要素進行唯一標識和系統化管理，確保信息的精確傳遞，維護信息的完整性和準確性。這一環節不僅提升了建筑設計和施工過程的效率與協同性，還為后續的運維管理提供了有力的數據支持。隨著建筑行業的數字化和智能化發展，BIM模型編碼已成為推動項目全生命周期管理的重要工具。


一、BIM模型編碼的分類
根據不同的需求和應用場景，BIM模型編碼的分類可以有多種劃分方式，以下是幾種常見的分類方法：
1.基于元素屬性的分類
1）構件分類與編碼：將建筑模型中的構件（如梁、柱、墻等）按照其功能、形狀、材料等屬性進行分類，并為每個構件分配唯一的編碼。這種分類方式便于快速查找構件的相關信息，如尺寸、材料、供應商等。
2）設備分類與編碼：將建筑模型中的設備（如電梯、空調、照明設備等）按照其類型、品牌、型號等屬性進行分類，并為每個設備分配唯一的編碼。這有助于管理和維護設備信息，確保設備的正確安裝和運行。
3）材料分類與編碼：將建筑模型中的材料（如混凝土、鋼材、木材等）按照其種類、規格、供應商等屬性進行分類，并為每種材料分配唯一的編碼。這種分類方式有助于材料采購和管理，確保材料的正確使用和庫存控制。
4）空間分類與編碼：將建筑模型中的空間（如房間、走廊、樓梯間等）按照其功能、用途、面積等屬性進行分類，并為每個空間分配唯一的編碼。這有助于空間規劃和管理，提高建筑空間的利用率和舒適度。
2.基于編碼類型的分類
1）物品編碼：是對建筑項目中所有實體的唯一標識，包括物品類別（如墻體、門窗、管道等）、規格型號（如門窗的尺寸、管道的材料等）以及附加屬性（如顏色、材質等）。
2）屬性編碼：用于描述BIM模型中元素的特定屬性，如尺寸、重量、位置等。這些屬性編碼可以幫助用戶更深入地了解模型中的元素，并在需要時進行精確查詢和修改。
3）分類編碼：用于將BIM模型中的元素按照其類別進行分類，并分配相應的編碼。這種分類編碼方式有助于用戶快速定位和管理模型中的元素，提高工作效率。
3.基于編碼方式的分類
1）數字編碼：使用數字或數字組合來表示不同的類別或屬性。數字編碼簡單明了，易于理解和記憶，便于數據整理和查詢。
2）字母編碼：使用字母來表示不同的類別或屬性。字母編碼同樣具有簡潔明了的特點，但相對于數字編碼來說，可能需要更多的字符來表示相同的類別或屬性。
3）混合編碼：將數字和字母組合在一起，表示不同的類別或屬性?；旌暇幋a可以更詳細地劃分不同的類別，提供更多的信息，但也可能增加編碼的復雜性和記憶難度。
4.基于國家標準的分類

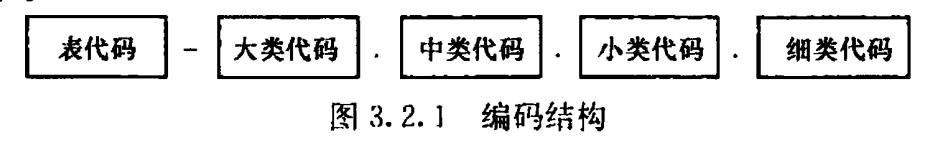

在中國，BIM模型編碼應遵循國家相關標準，如《建筑信息模型分類和編碼標準》（GB/T 51269-2017）。該標準規定了建筑信息模型中信息的分類方式和編碼辦法，涵蓋了建設資源、建設行為和建設成果等信息。根據該標準，BIM模型編碼應包括表代碼、大類代碼、中類代碼、小類代碼和細類代碼等各級代碼，各級代碼之間采用特定的字符進行分隔和連接。


二、BIM模型編碼的注意事項
在BIM模型編碼過程中，需要注意以下幾點：
1.統一規范
BIM模型編碼需要遵循統一的規范和標準，如《城市軌道交通工程信息模型分類和編碼標準》或《建筑信息模型分類和編碼標準》(GB/T 51269-2017)等，以確保編碼的一致性和準確性。
2.確保編碼的唯一性
每個BIM模型元素都應有一個唯一的編碼，以確保在整個項目中可以準確地識別和引用該元素。
3.考慮編碼的層次結構
BIM模型編碼可以具有層次結構，以反映模型元素之間的關系和層次。例如，可以將整個建筑作為一個頂層元素，然后將其分解為樓層、房間、構件等更低層次的元素，并為每個層次分配相應的編碼。
4.維護編碼的文檔和更新記錄
包括編碼的命名規則、編碼列表、編碼的變更歷史等，這些文檔應易于訪問和更新，以便所有項目參與方都可以參考和使用。
5.可擴展性
BIM模型編碼應具有一定的可擴展性，以適應不同項目和不同階段的需求。隨著項目的進展和需求的變化，編碼體系可以進行相應的調整和完善。
6.易于識別和使用
BIM模型編碼應簡潔明了，避免過于復雜和冗余的編碼方式，方便用戶進行信息的查詢和管理。


三、BIM模型編碼的優勢
BIM模型編碼在BIM中扮演著至關重要的角色，具有一系列顯著的優勢。以下是BIM模型編碼的主要優勢：
1.提高數據的可靠性和準確性
通過規范的編碼標準，BIM模型中的元素可以得到明確的定義和分類。這使得設計師、施工方和維護人員在交流和使用BIM模型時能夠達成一致的理解，避免了因信息不準確或混亂而導致的錯誤和誤解。這種明確性和一致性是確保項目順利進行的基礎。
2.增強數據的可查詢性
在大型建筑項目中，BIM模型通常包含大量的元素和信息。沒有統一的編碼標準，查找特定元素和信息將變得非常困難。而有了BIM編碼標準，每個元素都有唯一的編碼，可以通過編碼進行精確的查詢和定位，極大地提高了BIM數據的可查詢性。這有助于快速找到所需信息，提高工作效率。
3.促進信息交流與協同設計
BIM模型編碼能夠很好地劃分各類設備設施信息，實現專業與專業之間的信息交流，促進各參與方、各專業進行BIM協同設計。同時，它還能實現專業內部各設計人員的信息交流，有利于構件信息的管理與共享。這有助于減少誤解和沖突，提高協同工作的效率。
4.提高管理效率
BIM構件編碼采取有序的規則（如五級編碼），使得每個構件都有唯一的標識。這種有序的編碼方式有助于實現構件的快速識別和分類管理，從而提高整個項目的管理效率。

5.建立數據庫和信息管理平臺
基于統一的編碼標準，可以建立相關的數據庫和構件信息管理平臺（艾三維編碼系統）。這些平臺能夠實現BIM模型構件信息在同一個工作平臺的集中管理，確保信息傳遞的通暢性與準確性。這為項目的全生命周期管理提供了有力的支持。
6.支持數據分析與決策
BIM模型中的編碼信息不僅限于簡單的標識符，還可以包含豐富的屬性數據和關聯關系。這些編碼化的數據為數據分析提供了便利，使得項目團隊能夠利用BIM模型進行成本估算、進度模擬、能耗分析等多種類型的分析工作。通過數據分析，項目團隊可以更加準確地評估項目風險、優化設計方案、制定施工計劃，為項目決策提供有力的支持。
7.便于運維管理
在建筑的運維階段，BIM模型可以作為建筑設施的數字孿生體，為資產管理提供重要的支持。通過編碼，可以輕松識別和追蹤建筑設施中的各個組件和設備，了解其位置、狀態、維修歷史等信息。這有助于運維團隊進行高效的資產管理和維護工作，降低運營成本，提高設施的性能和壽命。
綜上所述，BIM模型編碼在提高數據可靠性、增強數據可查詢性、促進信息交流、提高管理效率、建立數據庫和信息管理平臺以及支持數據分析與決策等方面具有顯著優勢?；诖?，為了高效管理BIM模型并實現快速編碼，加速建筑行業的數字化與信息化轉型，我們需要引入艾三維編碼系統。

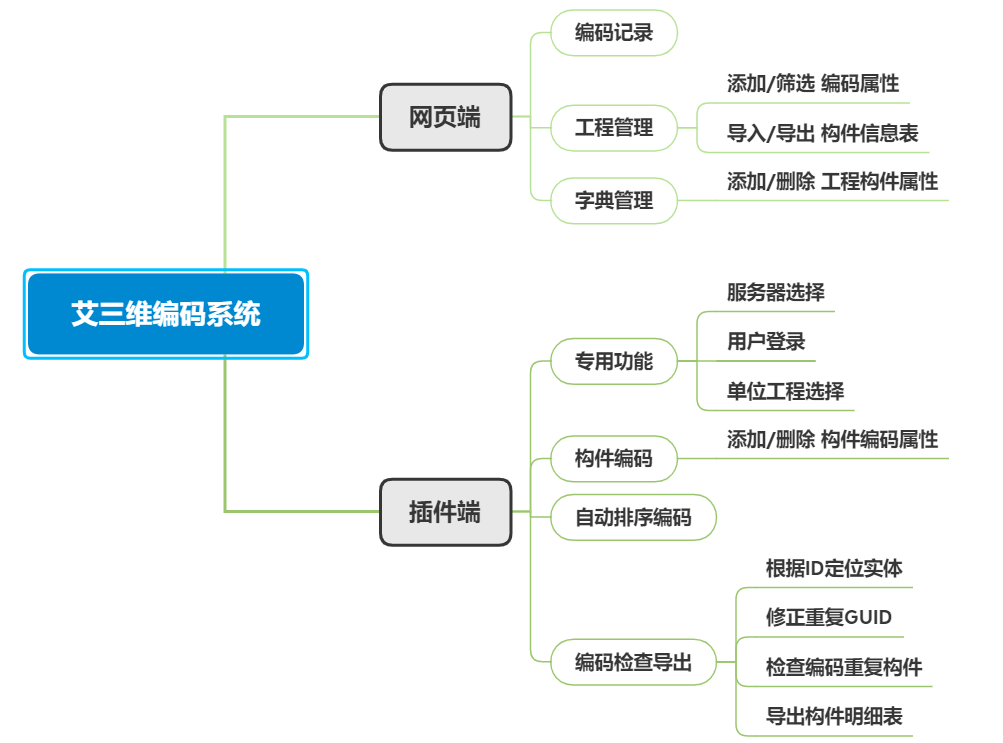

艾三維編碼系統，是我司精心研發的BIM模型高效編碼解決方案，集成了網頁端與插件端兩大核心模塊。網頁端作為該系統的中央樞紐，承擔著全面管理各項目構件編碼屬性的重任，確保信息的集中與有序。而插件端則扮演著執行者的角色，深入項目編碼工作，負責每一個構件的具體編碼情況，兩者協同工作，共同推動BIM模型編碼過程的高效與精準。


網頁端
艾三維編碼系統的網頁端平臺集成了三大功能模塊：編碼記錄、工程管理以及字典管理，它們緊密協作，不僅確保了系統內所有構件編碼數據的一致性和準確性，還推動了項目構件的高效編碼與分類管理，為后續BIM應用與實施提供了堅實的基礎。
1.編碼記錄

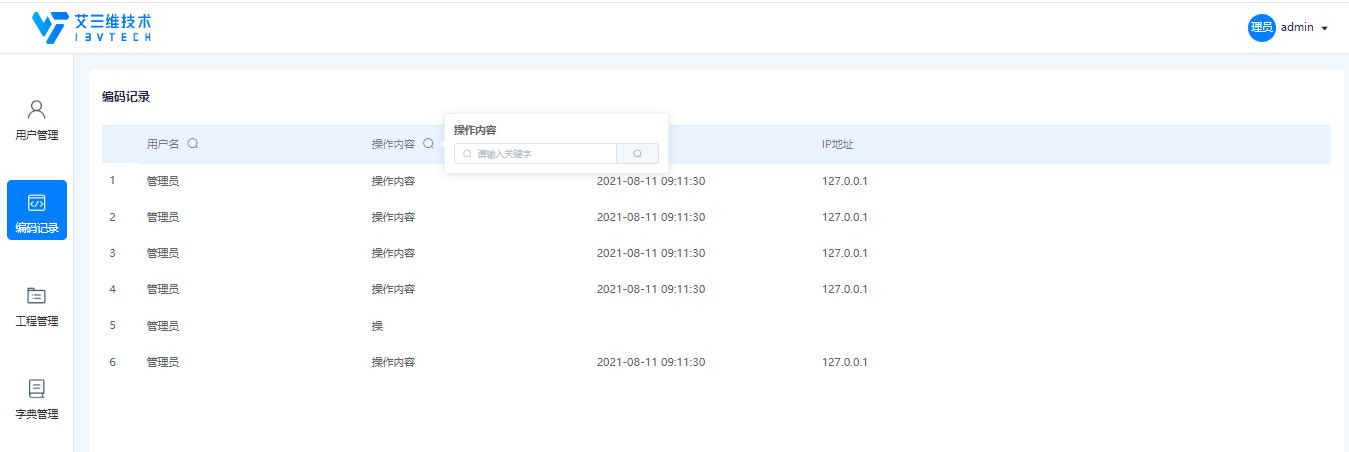

通過編碼記錄功能，用戶可以迅速瀏覽、篩選并精確定位到所需的編碼信息，從而高效地實現編碼記錄的追溯與有效管理。這一流程不僅提升了工作效率，還確保了編碼數據的準確性和可追溯性。

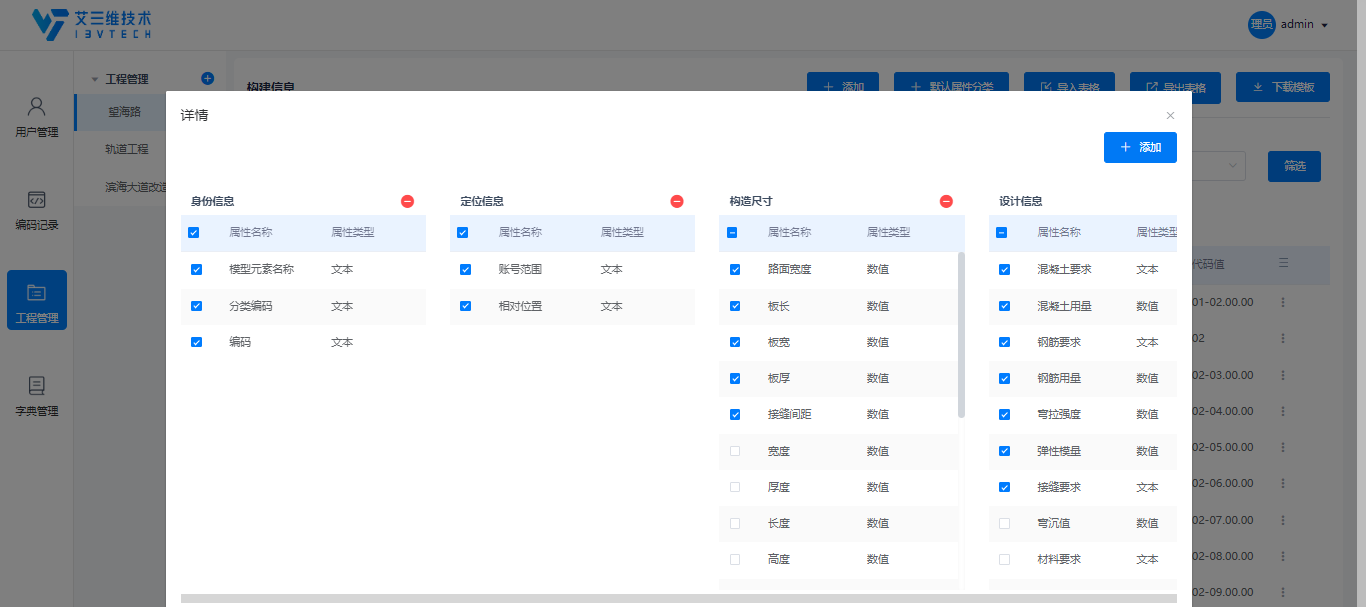

2.工程管理
工程管理功能支持新增項目，并允許用戶對項目內的各個構件進行細致的分類與編碼工作。這些構件的編碼信息既可以通過手動方式逐一添加，也能利用一鍵導入功能，快速批量處理，極大地提升了構件編碼管理的效率與便捷性。

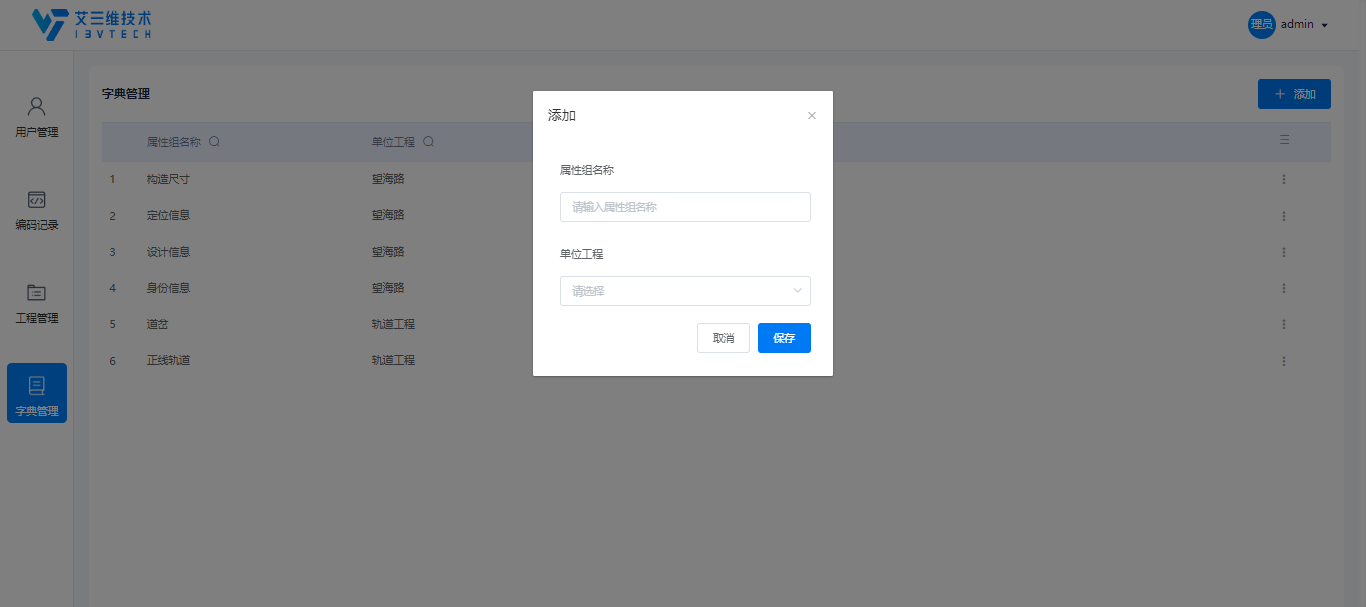

3.字典管理
字典管理功能旨在為單位工程內的屬性組提供全面的管理支持，包括屬性的添加、刪除以及修改操作，確保屬性組的靈活配置與實時更新。


插件端

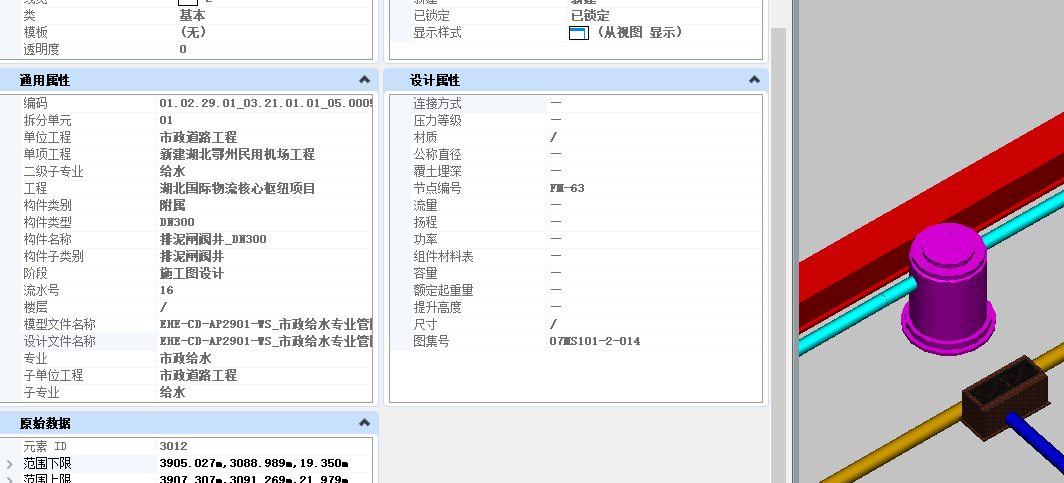

艾三維編碼系統的插件端，是一款專為BIM模型設計的自動化編碼工具。該插件能夠精確識別檢查模型的編碼狀態，無論是遺漏編碼還是重復編碼，都能迅速發現并處理。同時，它提供了便捷的操作界面，讓用戶能輕松為構件添加身份信息、定位信息、尺寸數據以及設計參數等關鍵編碼屬性，確保編碼信息的完整性和準確性。
艾三維編碼插件應用廣泛，能無縫融入各類工程項目中，成為BIM項目管理中不可或缺的一部分。通過使用該插件，項目團隊不僅顯著提升編碼效率，還能大幅降低人為錯誤與冗余操作的風險，進而優化整個BIM項目管理流程，促進項目更加順暢、高效地推進。

1.專用功能

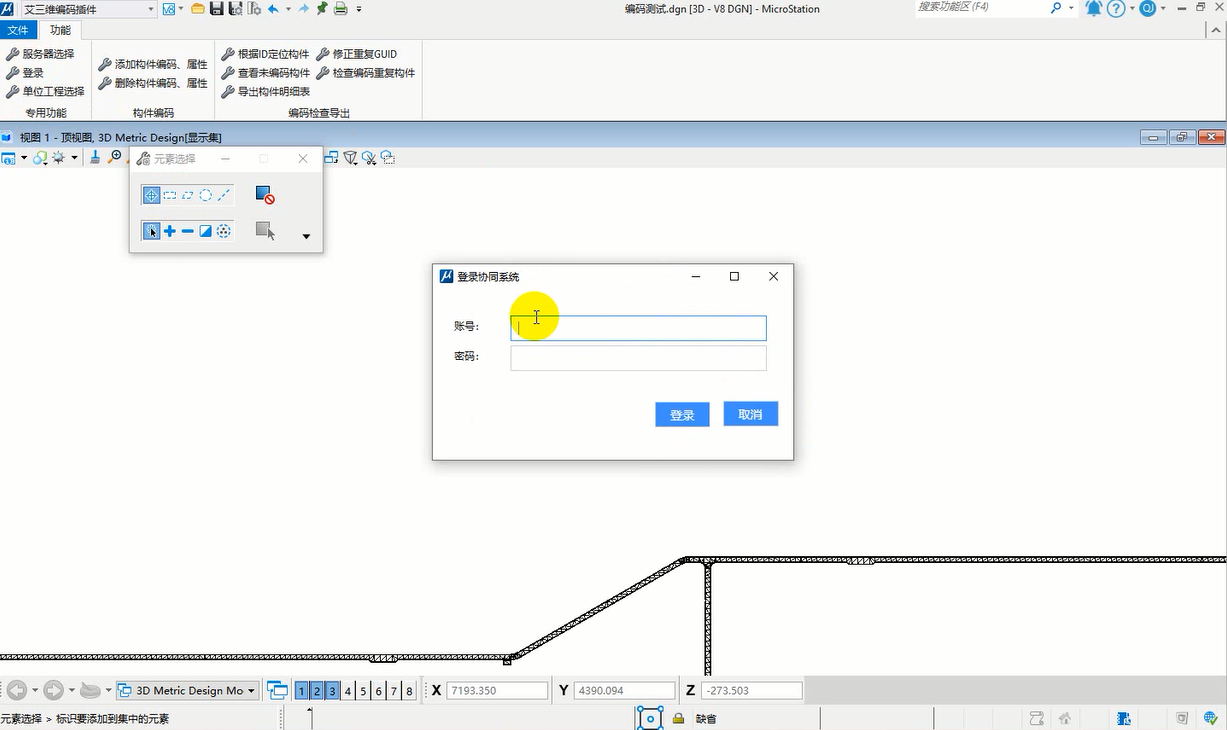

專用功能涵蓋了服務器選擇、用戶登錄、單位工程選擇三個功能，用戶能夠迅速概覽并掌握特定單位工程的編碼詳情。

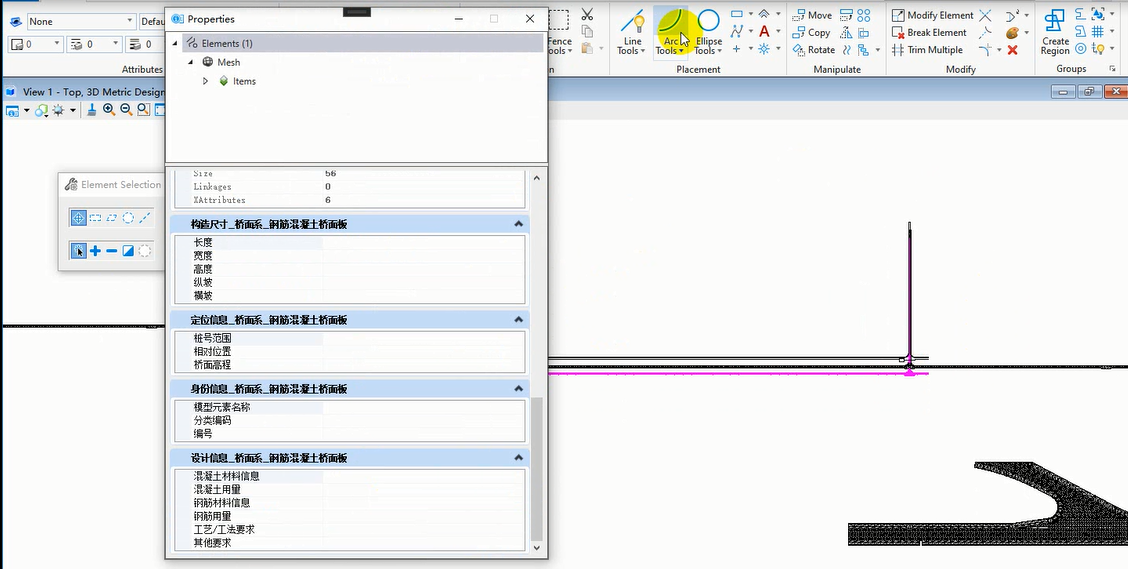

2.構件編碼管理

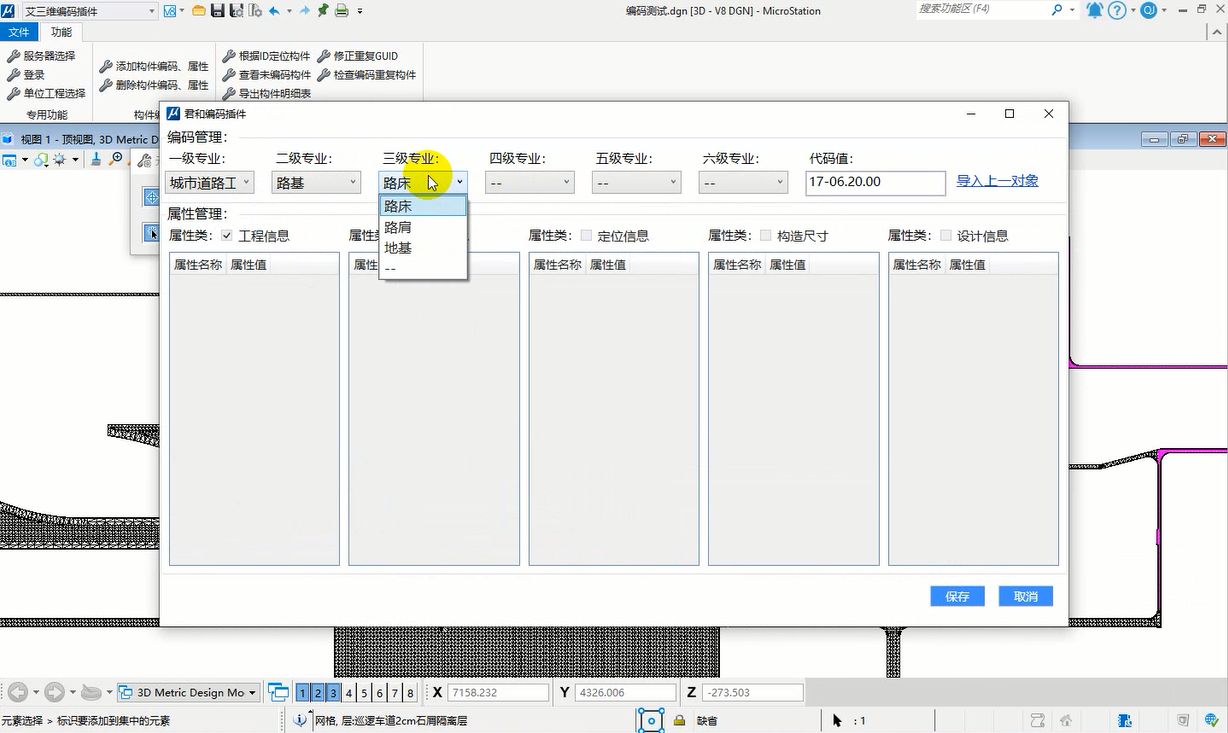

構件編碼管理模塊涵蓋了添加與刪除構件編碼屬性兩大功能。在添加構件編碼屬性時，用戶不僅能夠輕松添加身份信息、定位信息、構造尺寸、設計信息以及工程信息五大類核心屬性，還能通過系統網頁端靈活自定義并添加額外所需編碼屬性，從而確保該模塊能夠迅速且精準地適應各類工程項目的特定需求。

3.自動排序編碼

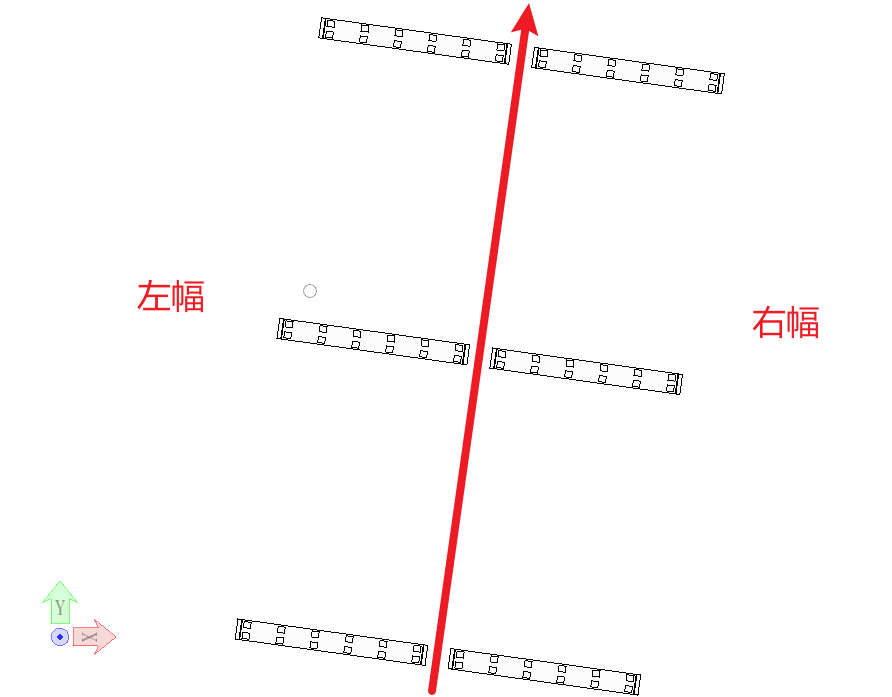

自動排序編碼模塊創新性地支持在三維模型中選取一條包含方向信息的線段作為基準。根據該線段指示的方向，該模塊能夠智能地引導構件編碼過程，確保在紅線的左側，構件遵循從左至右的順序進行編碼；而在紅線的右側，則采取從右至左的編碼方向。此外，該模塊還支持按照樁號大小進行排序，用戶可根據項目需求，選擇從小樁號到大樁號或從大到小的順序進行編碼，從而極大地提高了編碼的準確性和效率。

4.編碼檢查導出

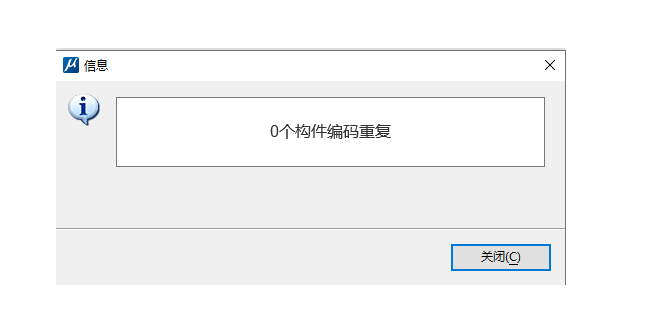

編碼檢查與導出模塊集成了多項實用功能，包括：基于ID精確選擇實體、自動修正重復的GUID、查看尚未分配編碼的構件、檢查并識別出編碼重復的構件以及一鍵導出詳盡的構件明細表。這些功能共同協作，確保了編碼工作的全面性、準確性和高效性。

通過采用艾三維編碼系統，用戶不僅能夠迅速響應各類工程項目的復雜編碼需求，享受高效、便捷的編碼服務，還能推動編碼工作的標準化、自動化與智能化進程，顯著提升項目管理效率與數據應用價值，為企業的數字化轉型和可持續發展提供有力支撐。


系統詳情：艾三維編碼系統 | 實現BIM模型高效編碼與分類管理
