砌體排磚深化設計：引領砌體工程邁向智能化

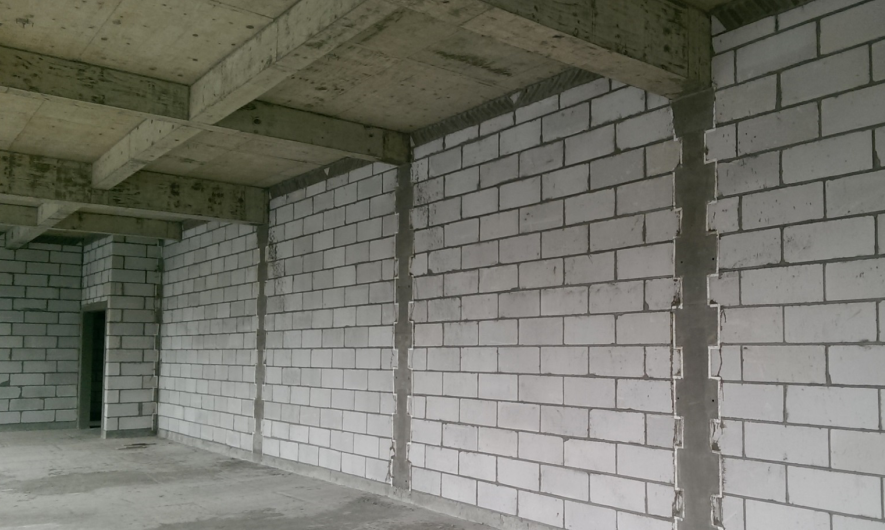

在建筑行業的廣闊天地里，每一個細節都關乎著整體結構的穩固與安全，而砌體排磚，作為墻體構建的基礎工藝，其重要性不言而喻。隨著技術的進步和施工工藝的日益精進，僅憑傳統經驗和粗略規劃已難以滿足現代建筑對精度、效率與美觀性的高標準要求。
砌體排磚深化成為了提升建筑品質、優化施工流程、節約資源成本的重要手段。本文旨在探討砌體排磚深化的必要性，分析其在現代建筑施工中的價值，并簡要介紹深化設計的方法與實踐。


砌體排磚的注意事項
砌體排磚是砌體工程施工中的重要環節，其注意事項和細節直接關系到施工質量和效率。以下是一些關鍵的注意事項和細節：
1.施工前準備

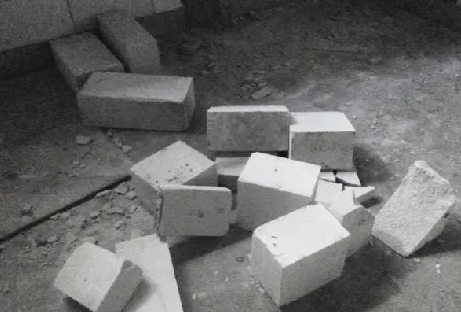

1）材料選擇：砌塊、砂漿等材料應具有產品合格證書、性能檢驗報告，并進行取樣驗收。盡量選擇質量好的磚塊和砂漿材料，斷磚、裂縫磚不得上墻。
2）材料堆放：砌塊堆放應下墊上蓋，堆放高度不得高于2m，以防止砌塊受損。砂漿應使用預拌砂漿存儲在砂漿罐內，以保證其質量。
3）施工現場清理：清理施工現場，確保無雜物影響施工。
4）測量放線：根據設計圖紙進行測量放線，確定墻體的位置和尺寸。
2.排磚步驟
1）測量放線：根據設計圖紙進行測量放線，確定墻體的位置和尺寸。
2）編制排版圖：根據結構凈高、凈寬編制排版圖，按照材料消耗最小原則進行規范排版，確保門窗、電箱等預留位置的合理性。
3）軟件應用：使用專業的砌體排磚軟件（艾三維砌體排磚軟件）進行深化設計。在軟件中設置砌體磚、塞縫磚、導墻磚的規格及排布方式；設置水平灰縫、豎向灰縫、距邊灰縫等參數，確保砌體的整體質量。

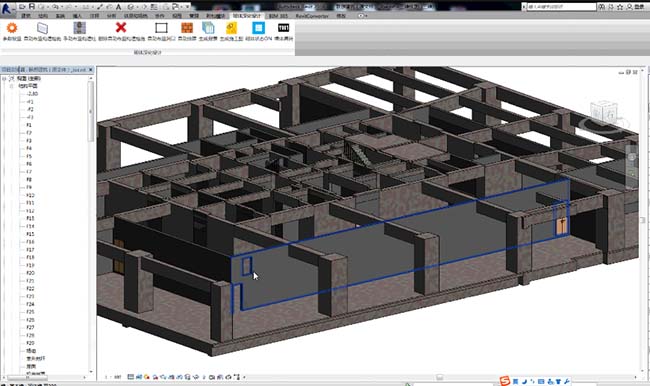

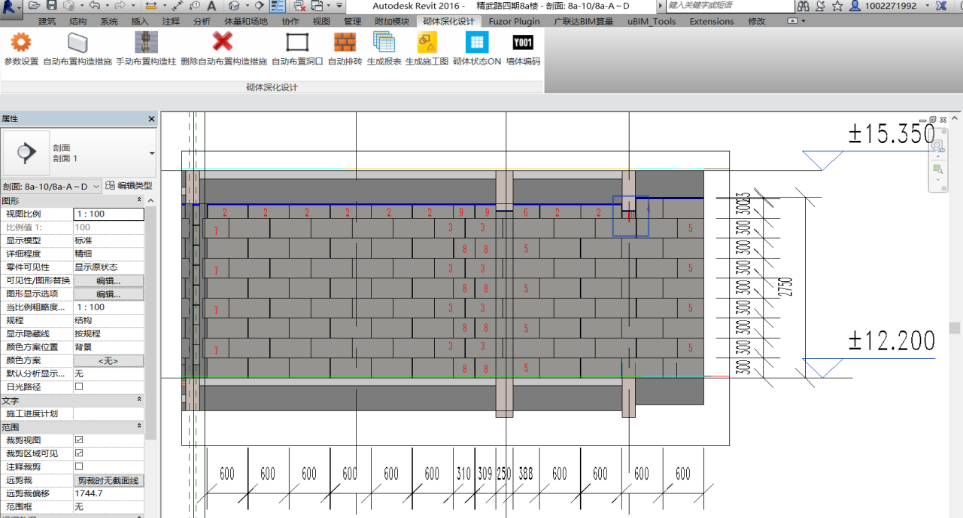

4）自動布置：通過軟件自動布置構造措施（如構造柱、圈梁、過梁、窗臺壓頂、門窗洞口固定塊等），自動布置門洞和窗洞尺寸及定位，根據已設置好的參數，實現自動排磚。
5）生成報表：使用軟件一鍵生成砌體墻工程量表、抹灰量表及基于位置的各構件明細表。報表中包含砌塊類別、尺寸、定位及墻體編號、制造廠商和砌塊數量。

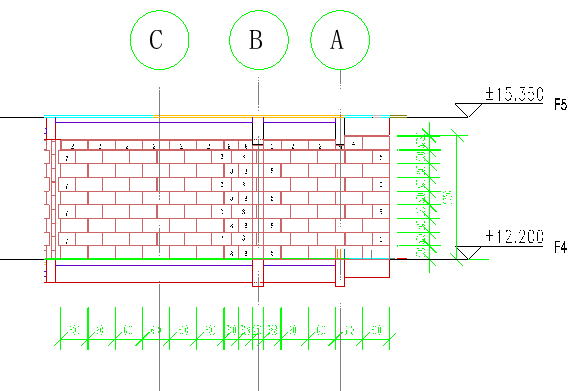

6）自動生成圖紙：自動生成砌體墻的深化設計圖紙，包括二維深化設計圖、三維效果圖、砌體明細表、質量驗收標準、墻體定位信息等。
7）圖紙交底：經過深化設計后的圖紙可作為報審圖紙，也可以直接用于現場施工交底。
3.施工注意事項
砌筑當天應對砌塊砌筑面灑水濕潤，相對含水率以40%~50%為宜。
灰縫厚度控制：采用普通砂漿時灰縫厚度不應超過15mm，勾縫應隨砌隨勾，不允許通縫、假縫、瞎縫。
頂砌預留：不得一次砌筑到頂，預留高度在20cm左右，填充墻砌筑14天后才可以進行頂砌。

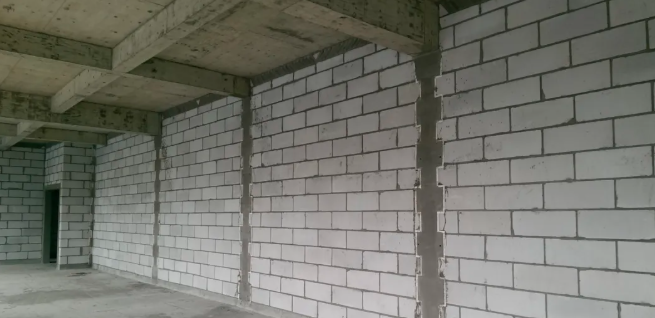

構造柱設置：洞口寬度大于2m的兩側、砌塊墻體的長度大于5m時，應設鋼筋混凝土構造柱。
施工環境：注意施工環境的溫度和濕度條件，避免在極端天氣下施工。

砌體排磚深化
是砌筑工程中的一種重要技術手段，其必要性主要體現在以下幾個方面：
1.提升施工精度與效率
傳統的砌體排磚往往依賴于施工人員的直觀判斷與現場操作，這種“邊做邊調整”的方式不僅效率低下，而且難以保證砌體的精準度。深化設計則通過精確的測量、科學的計算與模擬，預先規劃出每一塊磚的排列方式與位置，確保施工過程中的“零誤差”。這不僅顯著提升了施工效率，減少了現場調整的時間與成本，更確保了墻體結構的穩定性和耐久性。

2.優化材料使用，降低成本
深化設計不僅關注施工精度，更致力于優化材料的使用。通過精確計算，可以確定所需磚塊的數量、種類與規格，避免材料的浪費與短缺。同時，深化設計還能根據實際需求，靈活調整排磚方案，實現材料的最大化利用。這既降低了材料成本，又符合綠色建筑的環保理念。
3.增強結構穩定性與安全性
砌體排磚深化設計充分考慮了墻體的受力特點與結構需求。通過合理的排磚布局與構造措施，可以增強墻體的整體穩定性與抗震性能。特別是在地震多發地區，深化設計更是確保墻體結構安全性的重要保障。

4.提升建筑美觀度與協調性
建筑不僅是居住的場所，更是藝術的載體。深化設計通過精細的排磚方案，可以賦予墻體獨特的紋理與視覺效果，提升建筑的整體美觀度。同時，深化設計還能確保墻體與建筑其他部分的協調性，使建筑在視覺上更加和諧統一。

5.促進施工管理的標準化與規范化
深化設計提供了詳細的施工圖紙與施工方案，為施工管理提供了明確的指導與依據。這不僅促進了施工過程的標準化與規范化，還提高了施工效率與質量。同時，深化設計還能幫助施工人員更好地理解設計意圖，減少施工過程中的誤解與偏差。

6.適應復雜多變的建筑需要
隨著建筑行業的不斷發展，建筑形式與功能日益多樣化。深化設計能夠靈活應對各種復雜多變的建筑需求，通過精確的測量與規劃，確保砌體排磚方案與建筑整體設計的完美融合。

如何進行砌體排磚深化
BIM技術為深化設計帶來了革命性的進步，其中，艾三維砌體排磚軟件憑借其基于BIM的參數化自動排版設計技術，在砌體排磚領域展現出了顯著的優勢。該軟件能夠高效地生成優化的砌體排磚方案，通過精確的排版設計，有效減少現場施工中的打鑿和返工現象，同時大幅度降低材料浪費。艾三維砌體排磚軟件的應用，不僅提升了施工效率和質量，還為砌體工程的成本控制和進度管理提供了有力支持。


軟件詳情

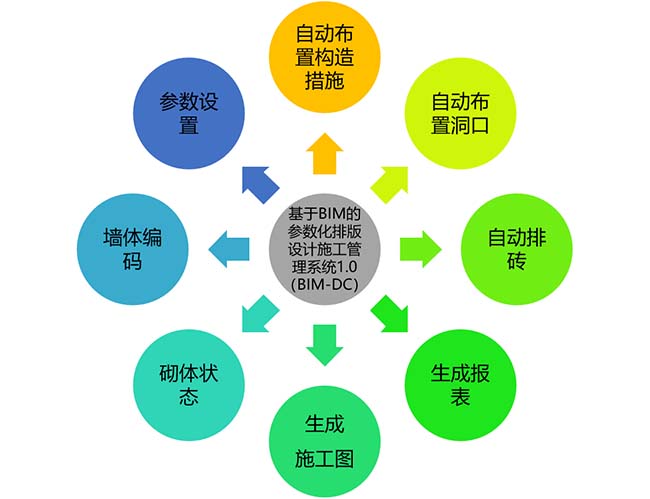

艾三維砌體排磚軟件是一款砌體深化設計軟件，基于BIM的砌體參數化排版設計專利技術，具有參數設置、自動布置構造措施、自動布置洞口、自動排磚、生成報表、生成施工圖、砌體狀態以及墻體編碼八大功能。

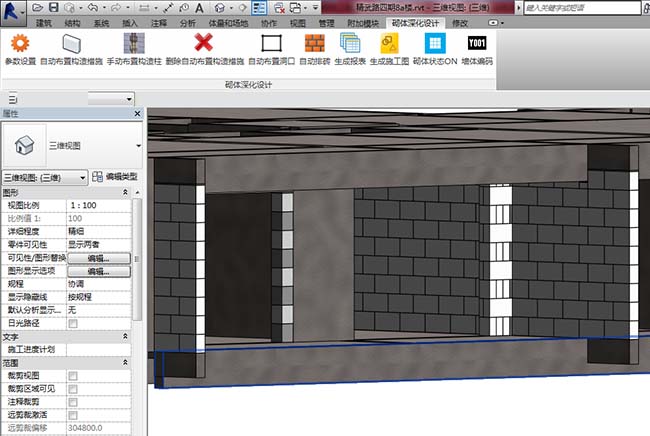

參數設置
1.自動布置構造措施：構造柱、圈梁、過梁、窗臺壓頂、門窗洞口固定塊。
2.自動布置洞口：門洞和窗洞尺寸及定位。
3.自動排磚：砌塊種類、底部導墻、水平灰縫、垂直灰縫。
在進行砌體自動排磚前，先設置好構造措施、門洞及砌體相關參數設置，再通過相應的功能鍵實現自動排磚。

自動布置構造措施
根據“參數設置”已設置好的構造措施參數，選擇“自動布置構造措施”功能鍵后，點選需要布置構造措施的墻體，自動的根據編程算法，自動識別后，在相應砌體墻上自動布置造柱、圈梁、過梁窗臺壓頂、門窗洞口固定塊等構造措施。

自動布置洞口
根據“參數設置”已設置好的門窗洞口尺寸及位置，采用“自動布置洞口”，選擇需要排布砌體的墻體，一鍵自動在模型中相應墻上按照預先設置好的門窗洞口參數自動生成洞口。

自動排磚

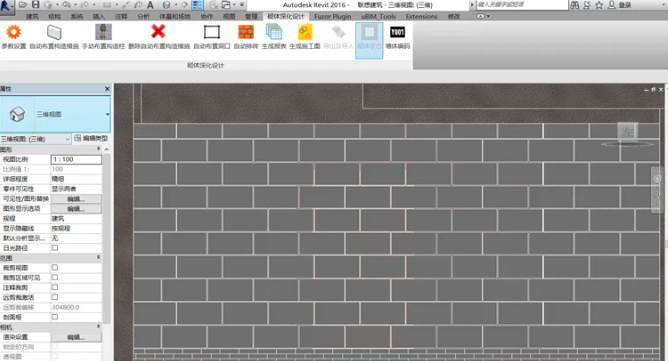

根據“參數設置”已設置好的砌體材質、灰縫厚度等，利用甲方提供的相應算法，在模型中相應砌體上自動排磚。

生成報表

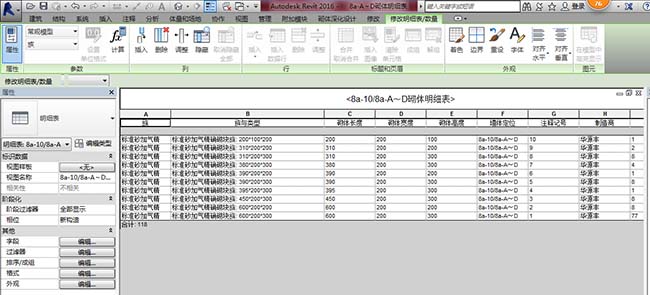

一鍵生成砌體墻工程量表、抹灰量表及基于位置的各構件明細表。報表中包含砌塊類別、尺寸、定位及墻體編號、制造廠商和砌塊數量。

生成施工圖

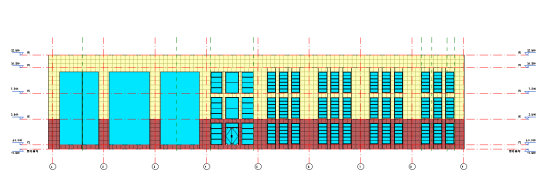

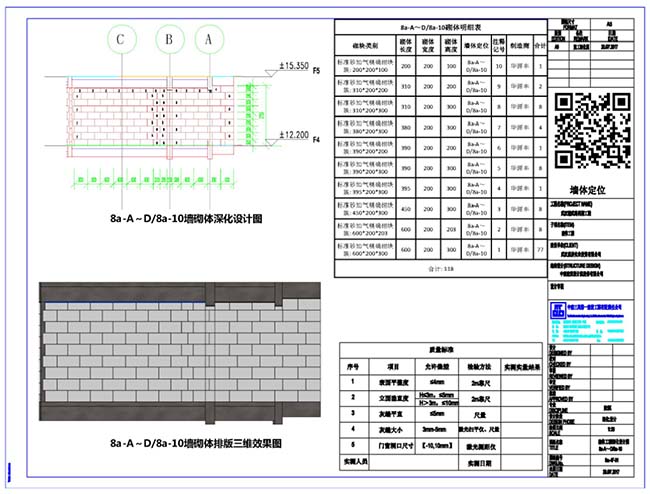

利用“生成施工圖”一鍵點選已完成砌體排版的墻，即可自動生成砌體墻的深化設計圖紙，包括二維深化設計圖、三維效果圖、砌體明細表、質量驗收標準、墻體定位信息等。

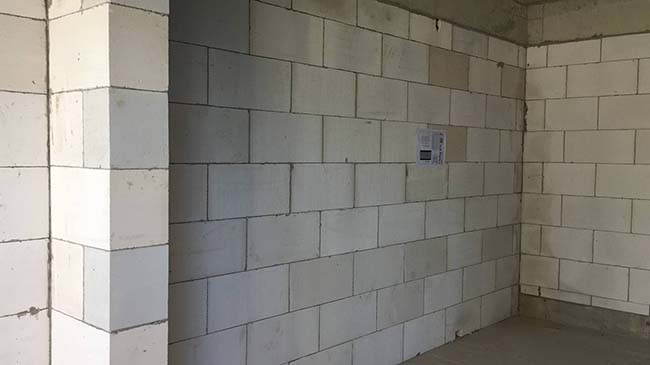

自動生成砌體墻的深化設計圖紙可作為報審圖紙，也可以直接用于現場施工交底?，F場通過將深化圖紙粘貼到待砌筑相應的砌體上，同時通過手機APP掃描二維碼信息，可以查詢砌體的二維深化設計圖、三維效果圖、砌體明細表、質量驗收標準、墻體定位信息等。

砌體狀態

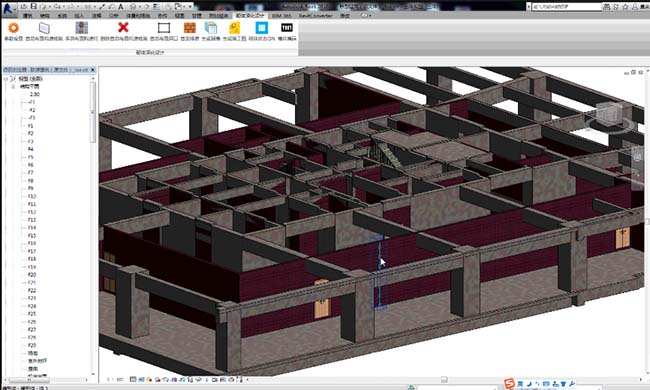

“砌體狀態”是一個狀態按鈕，用來表示砌體的下列狀態：深化設計（灰色）、生產（白色）、運輸（綠色）、現場安裝（藍色）以及驗收完成（橙色）。

未顯示砌體施工狀態
點擊后效果：

顯示砌體施工狀態
墻體編碼
點擊此按鈕后，會遍歷當前視圖中的所有墻體，并按照墻體與軸網的位置關系，為墻體進行編碼，包括：
工程名稱：為此項目的名稱
樓棟：此墻體所屬的樓棟的編號
樓層：此墻體所有的樓層
墻體類型：墻體的族類型

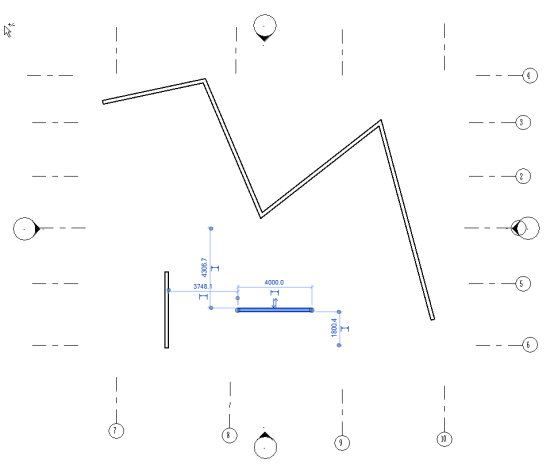

墻體名稱：按照“豎直軸網 水平軸網 – 墻體編號”的方式命名。如下圖中選中的墻體，位于豎直軸網8，9之間，同時位于水平軸網5，6之間的第一個墻體，所以運行“墻體編碼”命令后，會添加如下圖所示的一系列共享參數，其中墻體名稱為“8 9 6 5 - 1”
