      砌體排磚軟件 | 基于BIM的參數化自動排版設計技術

      砌體排磚軟件 | 基于BIM的參數化自動排版設計技術

      砌體參數化排版設計采用我司自主研發的具有知識產權的《基于BIM的參數化排版設計施工管理系統1.0（BIM-DC）》（2016SR275183），是一款基于Revit 2016軟件開發的“砌體深化設計”軟件。

      咨詢報價
      申請試用
      購買咨詢

      18122393143

      產品簡介


      砌體排磚軟件基于我司自主研發的軟件著作《基于BIM的參數化排版設計施工管理系統V1.0》，是一款砌體深化設計軟件。

      砌體排磚-軟著證書

      軟件功能

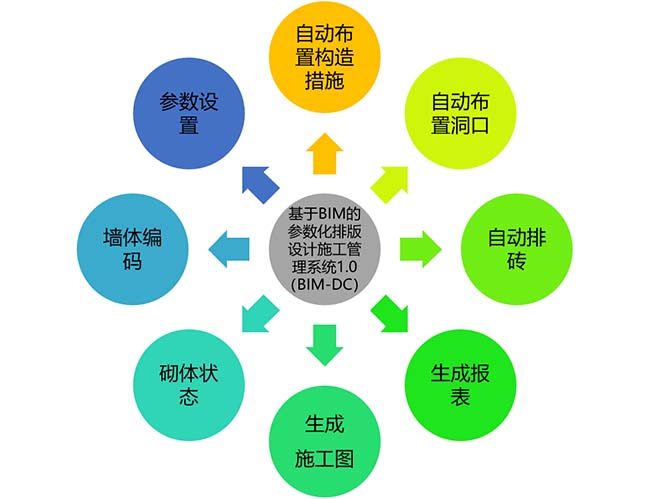

      砌體排磚軟件基于Revit軟件開發，具有參數設置、自動布置構造措施、自動布置洞口、自動排磚、生成報表、生成施工圖、砌體狀態以及墻體編碼功能。

      砌體排磚-功能

      ·參數設置

      1.自動布置構造措施：構造柱、圈梁、過梁、窗臺壓頂、門窗洞口固定塊。

      2.自動布置洞口：門洞和窗洞尺寸及定位。

      3.自動排磚：砌塊種類、底部導墻、水平灰縫、垂直灰縫。

      在進行砌體自動排磚前，先設置好構造措施、門洞及砌體相關參數設置，再通過相應的功能鍵實現自動排磚。

      砌體排磚-自動排磚

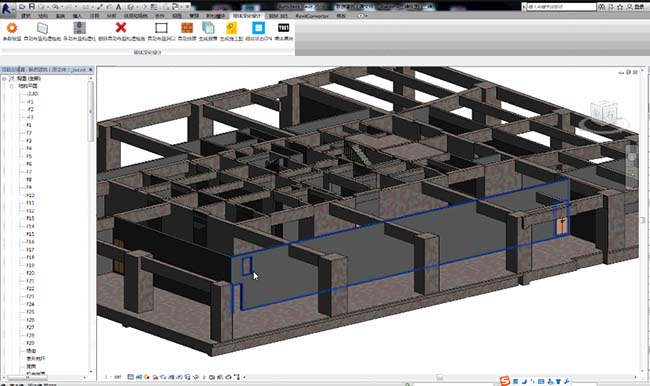

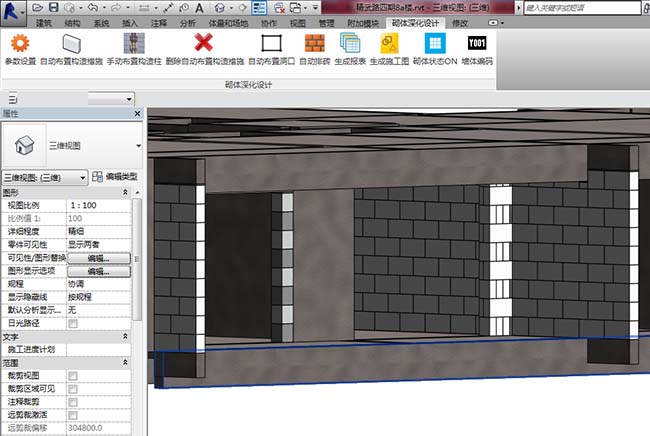

      ·自動布置構造措施

      根據“參數設置”已設置好的構造措施參數，選擇“自動布置構造措施”功能鍵后，點選需要布置構造措施的墻體，自動的根據編程算法，自動識別后，在相應砌體墻上自動布置造柱、圈梁、過梁窗臺壓頂、門窗洞口固定塊等構造措施。

      砌體排磚-自動布置構造措施

      ·自動布置洞口

      根據“參數設置”已設置好的門窗洞口尺寸及位置，采用“自動布置洞口”，選擇需要排布砌體的墻體，一鍵自動在模型中相應墻上按照預先設置好的門窗洞口參數自動生成洞口。

      砌體排磚-自動布置洞口

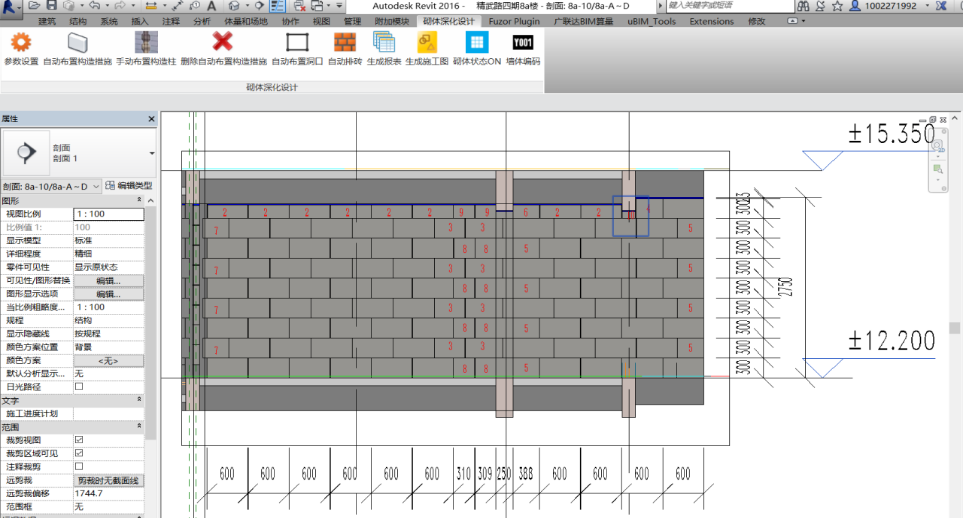

      ·自動排磚

      根據“參數設置”已設置好的砌體材質、灰縫厚度等，利用甲方提供的相應算法，在模型中相應砌體上自動排磚。

      砌體排磚-自動排磚

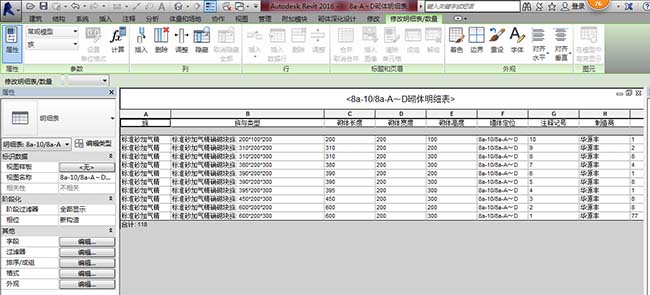

      ·生成報表

      一鍵生成砌體墻工程量表、抹灰量表及基于位置的各構件明細表。報表中包含砌塊類別、尺寸、定位及墻體編號、制造廠商和砌塊數量。

      砌體排磚-生成報表

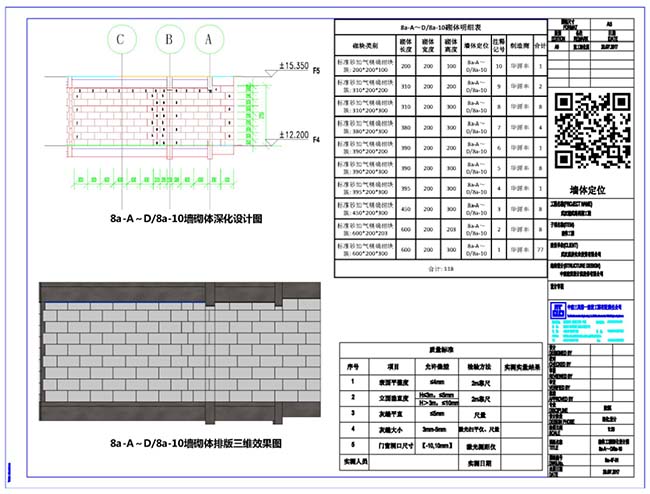

      ·生成施工圖

      利用“生成施工圖”一鍵點選已完成砌體排版的墻，即可自動生成砌體墻的深化設計圖紙，包括二維深化設計圖、三維效果圖、砌體明細表、質量驗收標準、墻體定位信息等。

      砌體排磚-生成施工圖

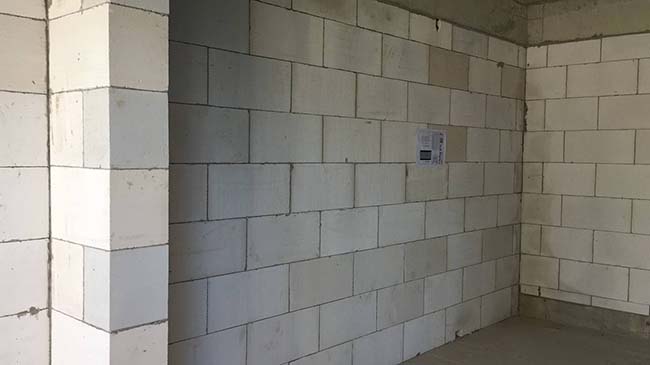

      自動生成砌體墻的深化設計圖紙可作為報審圖紙，也可以直接用于現場施工交底?，F場通過將深化圖紙粘貼到待砌筑相應的砌體上，同時通過手機APP掃描二維碼信息，可以查詢砌體的二維深化設計圖、三維效果圖、砌體明細表、質量驗收標準、墻體定位信息等。

      砌體排磚-深化圖指導現場實施情況

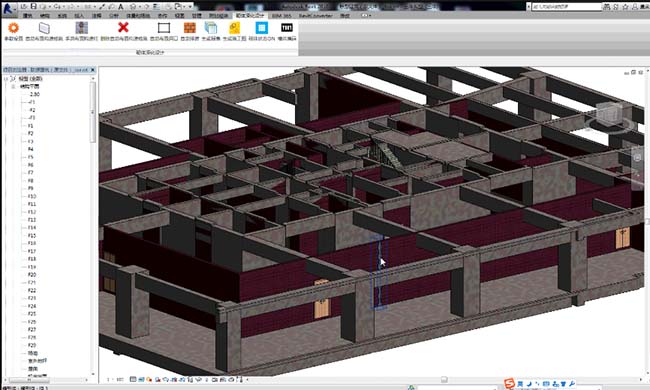

      ·砌體狀態

      “砌體狀態”是一個狀態按鈕，用來表示砌體的下列狀態：深化設計（灰色）、生產（白色）、運輸（綠色）、現場安裝（藍色）以及驗收完成（橙色）。

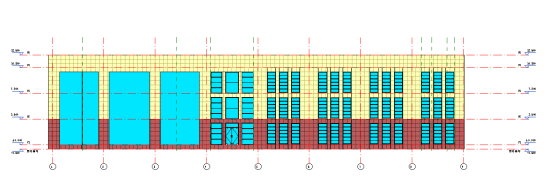

      砌體排磚-未顯示砌體施工狀態
      未顯示砌體施工狀態

      點擊后效果：

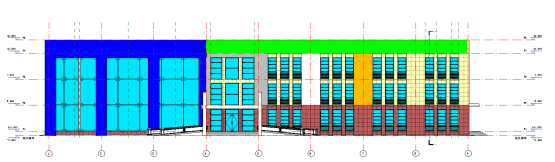

      砌體排磚-顯示砌體施工狀態
      顯示砌體施工狀態

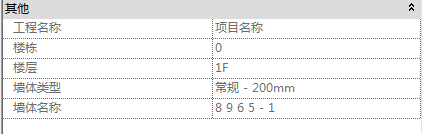

      ·墻體編碼

      點擊此按鈕后，會遍歷當前視圖中的所有墻體，并按照墻體與軸網的位置關系，為墻體進行編碼，包括：

      工程名稱：為此項目的名稱

      樓棟：此墻體所屬的樓棟的編號

      樓層：此墻體所有的樓層

      墻體類型：墻體的族類型

      墻體名稱：按照“豎直軸網 水平軸網 – 墻體編號”的方式命名。如下圖中選中的墻體，位于豎直軸網8，9之間，同時位于水平軸網5，6之間的第一個墻體，所以運行“墻體編碼”命令后，會添加如下圖所示的一系列共享參數，其中墻體名稱為“8 9 6 5 - 1”

      砌體排磚-墻體編碼1

      砌體排磚-墻體編碼2
