揭秘無人機傾斜攝影建模：技術亮點與自動化建模流程全解析

無人機傾斜攝影建模技術是在無人機航拍攝影技術高速發展的基礎上應運而生的。傳統的三維建模方法通常需要大量的人力、物力和時間資源，而且對于一些復雜或難以接近的地區，數據采集工作往往十分困難。而無人機傾斜攝影建模技術通過無人機搭載專門的傾斜攝影設備，從多個角度和方向拍攝地面目標，再通過后期處理生成三維模型，從而大大提高了建模的效率和精度，為多個領域提供了高效、準確的解決方案。


無人機傾斜攝影建模技術特點
無人機傾斜攝影建模技術具有多個顯著的特點，使其成為多個領域重要的建模手段：
1.高效率
無人機傾斜攝影建模技術能夠快速、高效地采集大量影像數據，大大縮短了數據采集和處理的周期。無人機飛行速度快，覆蓋面積廣，能夠在短時間內完成大面積區域的拍攝任務。同時，自動化建模軟件的應用也大大加快了數據處理和模型生成的速度。
2.高精度
傾斜攝影技術能夠從多個角度獲取地物的紋理信息，提高了建模的精度和真實性。傳統的攝影測量通常只從垂直角度拍攝，無法獲取地物的側面信息，而傾斜攝影技術則通過多個傾斜角度的攝像頭，能夠捕捉到地物的完整形態和紋理信息，從而生成更加真實的三維模型。
3.低成本
相比傳統的三維建模方法，無人機傾斜攝影技術具有更低的成本。傳統的三維建模需要大量的人力、物力和時間資源，而無人機傾斜攝影技術則通過自動化和智能化的手段，降低了人力成本和時間成本。此外，無人機的維護和運營成本也相對較低，使得這項技術更加經濟實用。
4.靈活性
無人機能夠輕松地到達復雜或難以接近的地區進行數據采集，使得建模工作更加靈活和方便。無論是高山、河流還是城市密集區，無人機都能夠通過靈活的飛行路線和拍攝角度，獲取到所需的影像數據。這種靈活性使得無人機傾斜攝影建模技術在各種復雜環境中都能夠得到應用。
5.數據豐富
傾斜攝影技術能夠獲取到包括位置、高度、紋理、顏色等在內的多種信息，為后續的數據分析和應用提供了豐富的數據源。這些信息不僅可以用于三維模型的生成，還可以用于城市規劃、災害評估、環境監測等多個領域的數據分析和應用。


無人機傾斜攝影自動化建模流程
無人機傾斜攝影自動化建模流程主要包括規劃航拍路線、執行航拍任務、收集和處理數據、自動化建模以及模型修飾等步驟。下面將詳細介紹這些步驟的具體內容。

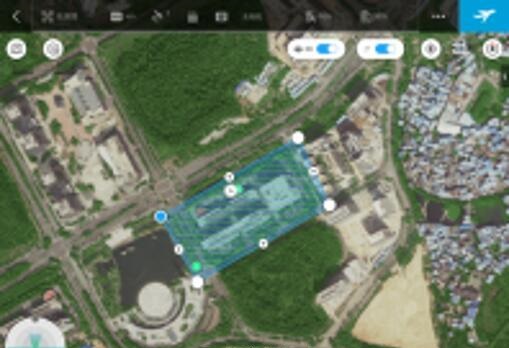

1.規劃航拍路線
規劃航拍路線是無人機傾斜攝影建模的第一步。根據要建模的區域規劃航拍路線，需要考慮拍攝區域的大小、形狀以及地形等因素，以確保高效覆蓋整個目標區域。同時，還需要考慮無人機的飛行高度、速度以及相機的傾斜角度等參數，以確保影像數據的采集質量和效率。

2.執行航拍任務

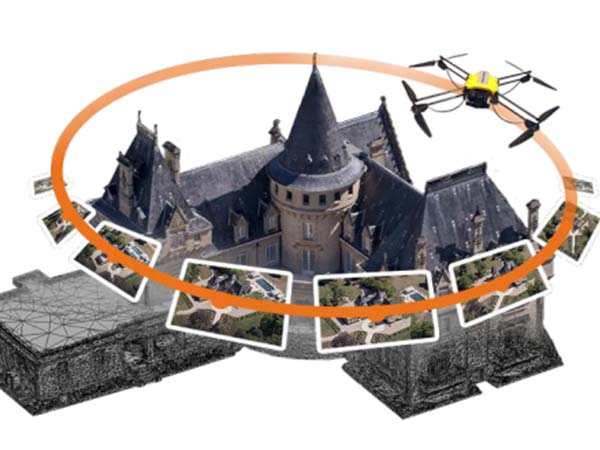

執行航拍任務是無人機傾斜攝影建模的核心步驟。使用搭載傾斜攝影系統的無人機進行多角度、多方向、多視角的拍攝，獲取大量高清晰度、高精度的影像數據。傾斜攝影系統通常包括頂部（俯視）和四個斜側面的攝像頭，傾斜角度通常在15°到45°之間。通過合理的航線布局和重疊度設計，可以確保影像數據的完整性和準確性。

3.收集和處理數據
收集和處理數據是無人機傾斜攝影建模的關鍵步驟。利用無人機進行航飛獲取POS數據和原始影像數據，并對獲取的影像數據進行質量檢查，確保符合規范要求。POS數據包括無人機的位置、姿態和速度等信息，是后續建模過程中不可或缺的數據源。原始影像數據則需要經過預處理，包括去除邊框、畸變校正、圖像分塊等操作，以提高后續處理的效率和準確性。

4.自動化建模

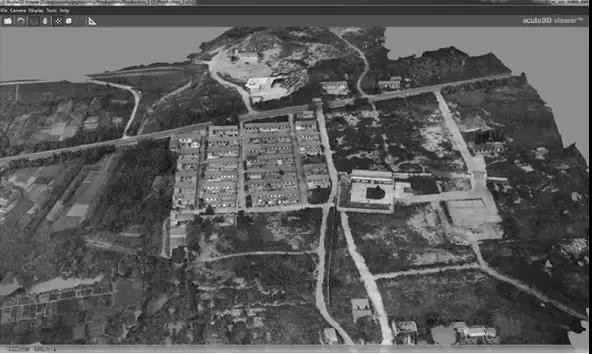

自動化建模是無人機傾斜攝影建模的核心環節。將圖像數據、POS數據、相機參數、像控點坐標等導入自動化建模軟件ContextCapture中，即可進行實景三維模型重建。ContextCapture是一款功能強大的三維實景建模軟件，能夠由簡單的照片和/或點云自動生成詳細三維實景模型。它采用先進的三維重建算法，能夠自動匹配每個格網面片的影像紋理，確保各個三維格網模型頂點放置在最佳位置，從而以更少的瑕疵表現更精細的細節和更銳利的邊緣，大幅提高幾何精度。

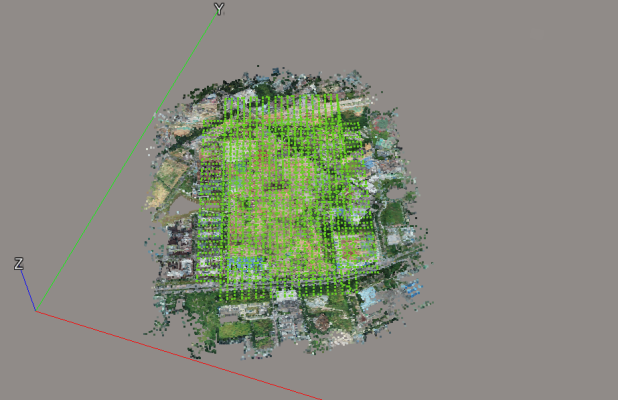

在自動化建模過程中，ContextCapture軟件會自動進行空三運算，恢復影像的空間位置，生成密集點云數據。然后，通過三角剖分法或基于體素的方法等三維重建算法，將點云數據轉換為三維模型。用戶可以根據需要設置模型的分辨率、精度和輸出格式等參數，以滿足不同的應用需求。

5.模型修飾
模型修飾是無人機傾斜攝影建模的最后一步。對形成的三維實景模型進行修飾，如區域漏空、變形等，同時利用點位測量信息對模型進行質量檢查。通過模型修飾，可以進一步提高模型的準確性和美觀度，使其更加符合實際應用的需求。

在模型修飾過程中，可以使用ContextCapture軟件提供的各種工具和功能，如細化、填補空洞、去除噪聲等操作。同時，還可以利用軟件的測量功能，對模型進行坐標定位、線段測距、面積和體積計算等操作，以驗證模型的準確性和可靠性。

軟件詳情：ContextCapture 三維實景建模軟件 | 為數字孿生打造 4D 數字化環境


無人機傾斜攝影建模技術應用場景
無人機傾斜攝影建模技術具有廣泛的應用場景，涵蓋了城市規劃、工程建設、不動產登記、拆遷規劃、三維景區、古建筑數字化、震后三維實景重建、滑坡泥石流災后評估、地下管網電力巡檢、林業調查、水利應用等多個領域。
1.城市規劃
在城市規劃領域，無人機傾斜攝影建模技術可以為城市規劃提供高精度的三維模型，為城市規劃提供更加科學和準確的數據支持。通過三維模型，可以直觀地展示城市的空間結構和布局，幫助規劃人員更好地理解和分析城市的發展狀況和未來趨勢。

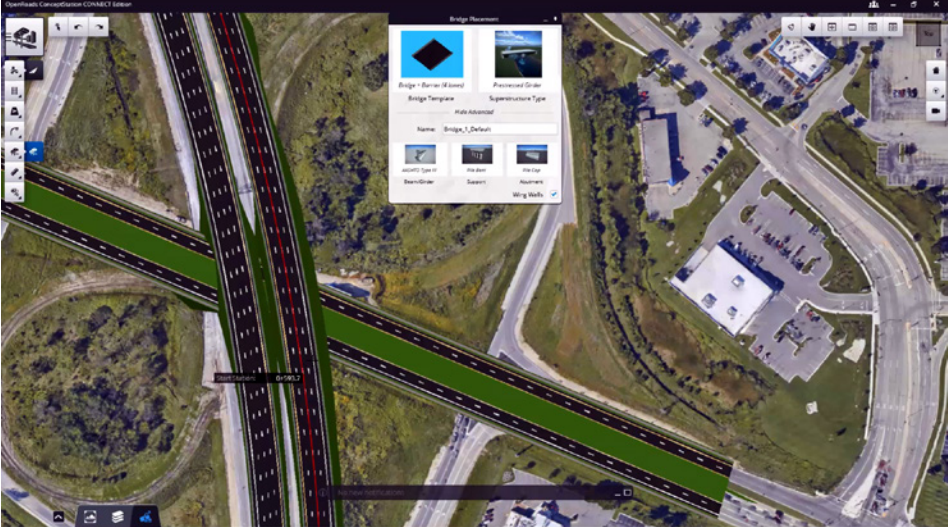

2.工程建設
在工程建設領域，無人機傾斜攝影建模技術可以通過對比設計BIM方案與實際的三維場景，實現方案設計對比和重大項目實施進度監控。通過三維模型，可以直觀地展示工程建設的進度和效果，幫助工程人員及時發現和解決問題，確保工程的順利進行。

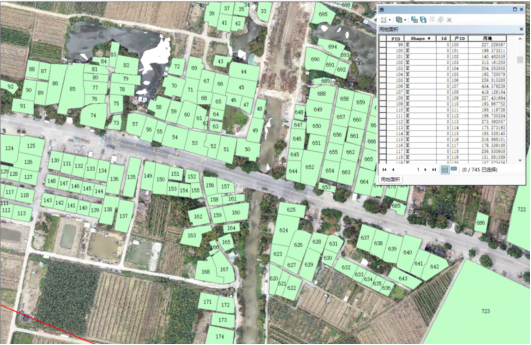

3.不動產登記
在不動產登記領域，無人機傾斜攝影建模技術可以支持農村宅基地和集體建設用地使用權的確權登記。通過三維模型，可以清晰地展示土地的位置、形狀和面積等信息，為確權登記提供準確的數據支持。
4.拆遷規劃
在拆遷規劃領域，無人機傾斜攝影建模技術可以基于3D模型進行擬建工程占用土地及附屬建筑的全方位模擬，協助征地拆遷成本計算和管理。通過三維模型，可以直觀地展示拆遷區域的空間結構和布局，幫助規劃人員更好地制定拆遷方案和管理措施。
5.三維景區
在三維景區領域，無人機傾斜攝影建模技術可以重建景區模型，為游客提供沉浸式體驗。通過三維模型，可以展示景區的自然景觀和人文景觀，幫助游客更好地了解和欣賞景區的魅力。
6.古建筑數字化
在古建筑數字化領域，無人機傾斜攝影建模技術可以對古建筑進行三維重建，助力古建筑的管理和保護。通過三維模型，可以清晰地展示古建筑的形態和結構，為古建筑的保護和修復提供準確的數據支持。
7.災害評估
在災害評估領域，無人機傾斜攝影建模技術可以為救災搶險提供幫助。通過三維模型，可以直觀地展示災害區域的空間結構和布局，幫助救援人員更好地了解災害情況和制定救援方案。

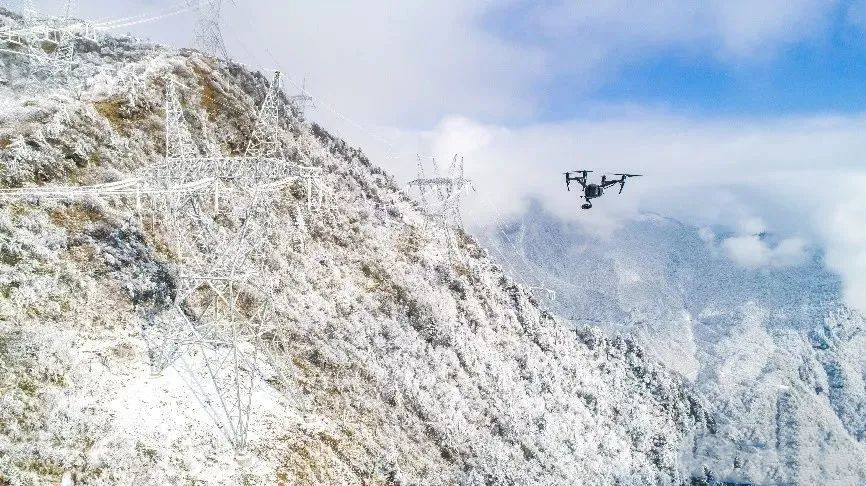

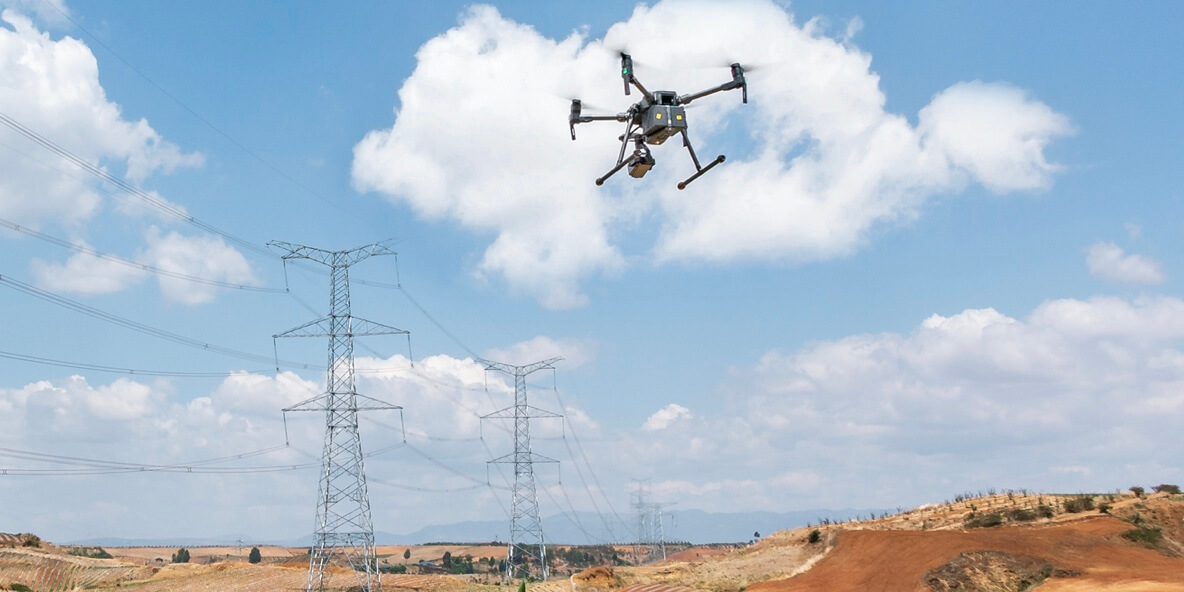

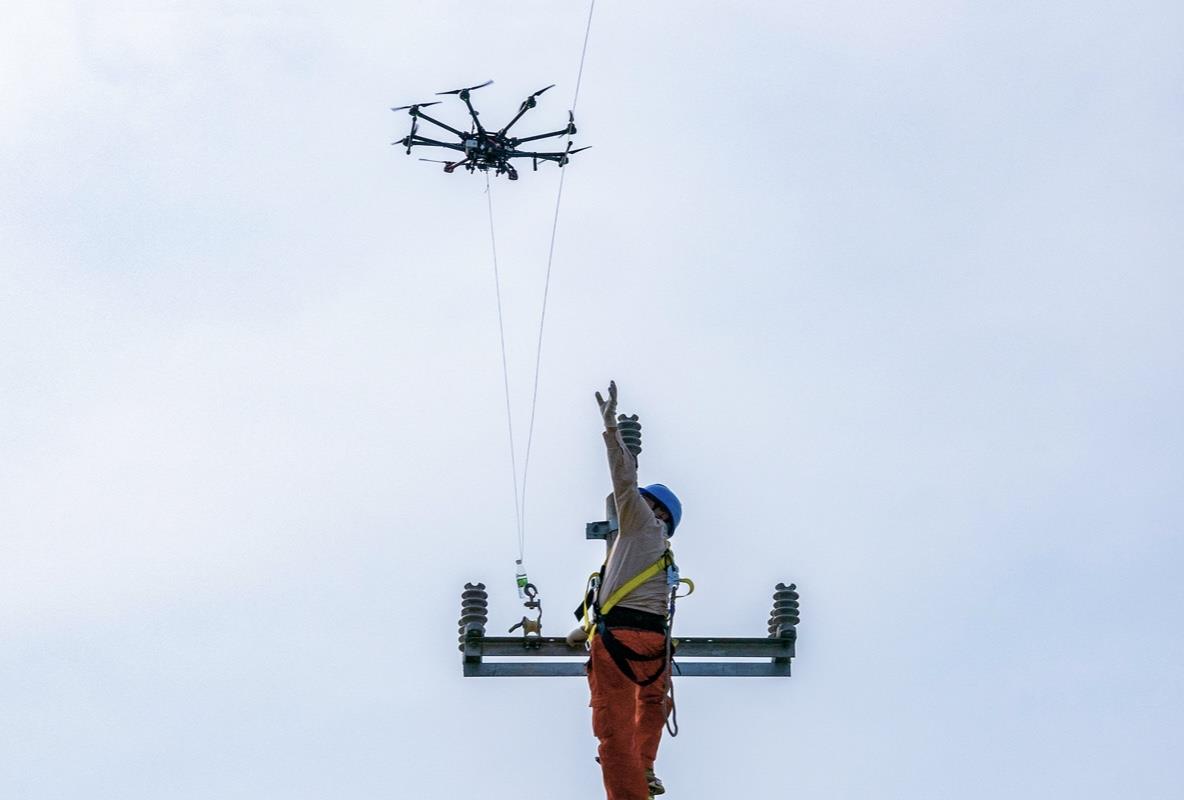

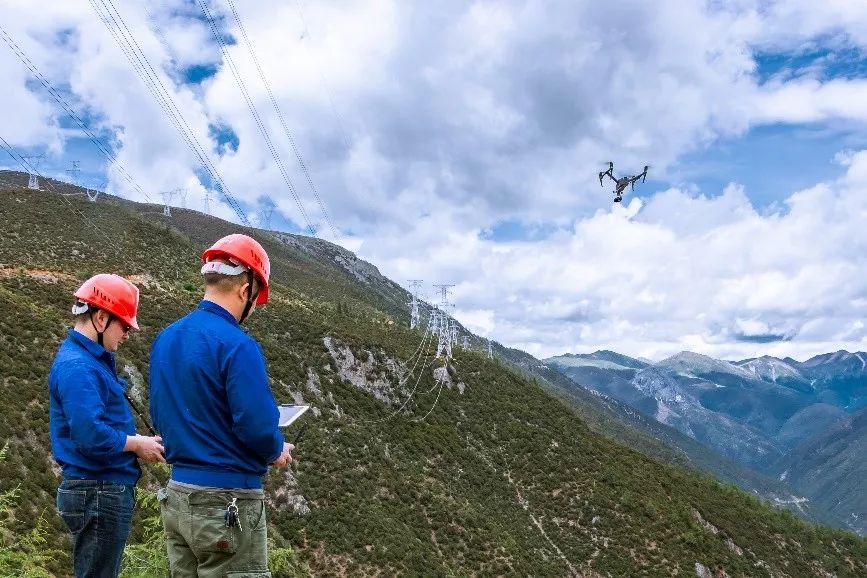

8.地下管網電力巡檢
在地下管網電力巡檢領域，無人機傾斜攝影建模技術可以通過無人機進行各類巡檢任務，提供清晰可靠的視頻和照片數據。通過三維模型，可以直觀地展示地下管網和電力設施的空間結構和布局，幫助巡檢人員及時發現和解決問題。
9.林業調查
在林業調查領域，無人機傾斜攝影建模技術可以利用傾斜攝影技術尋找枯樹、死樹，提高巡檢效率。通過三維模型，可以清晰地展示林區的空間結構和布局，幫助調查人員更好地了解林區的生態狀況和制定保護措施。

無人機傾斜攝影建模技術是一種高效、準確的三維建模方法，具有廣泛的應用前景。它結合了無人機和傾斜攝影測量技術的優勢，能夠快速、高效地采集和處理大量影像數據，生成高精度的三維模型。同時，該技術還具有低成本、靈活性、數據豐富和可擴展性強等特點，為多個領域提供了高效、準確的解決方案。
