管線設計的原則及注意事項

聚焦行業熱點資訊走在新基建建設前沿

首頁 > 資訊中心 > 管道設計

管線設計的原則及注意事項

2022/01/27

管線設計是建筑設計中的一大難題，特別是建筑物內一些管線相對集中的位置，如技術夾層、設備轉換層、走廊吊頂等位置的管線，由于地方狹窄，空間有限，各類管線很容易在同一位置上發生沖突。因此，管線設計一般需要經過多次碰撞檢測與分析。
管線設計一般由設計院或工程設計企業中排水、電氣、暖通專業的工程師先根據各系統設計規范及建筑單體的使用要求布置管線，再由設計負責人匯總各專業管線，進行管線綜合設計。這樣先分后總的設計順序，能保證各專業管線設計在符合技術規范的前提下，及時發現管線設計中的矛盾。

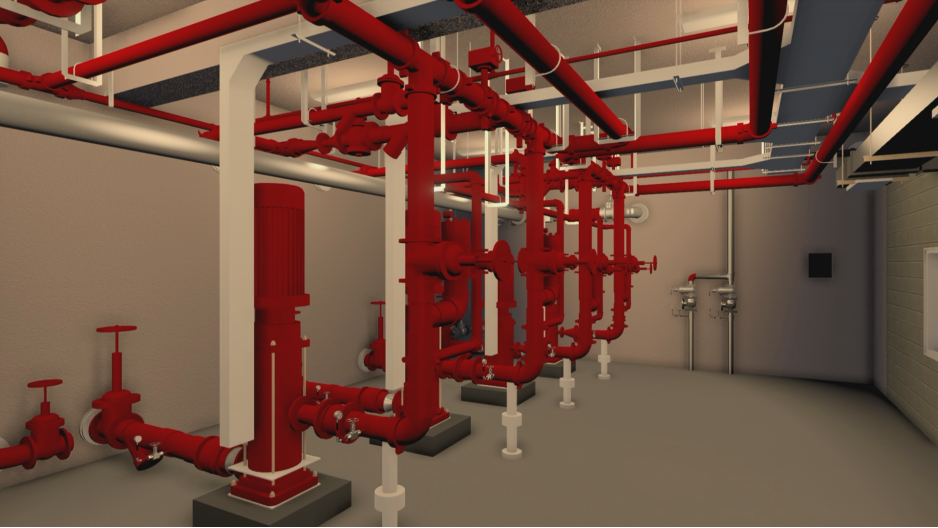

管線設計的原則及注意事項

管線設計的原則及注意事項

在了解管線設計原則前，我們需要對管線類型有一個基本的了解，便于在管線設計時，能快速找到各類管線對應的設計規范和原則，加快設計效率，減少設計錯誤。
工程管線的基本分類：
1. 消防系統。主要包括消火栓管道、自動噴水滅火管道、氣體消防管道、消防泄水管道、消防報警、消防電話、消防廣播、聯動控制等弱電管線。
2. 生活給水、排水系統。主要包括生活給水管道、生活排水管道、雨水管道、其它排水管道等。
3. 通風空調、熱力管道系統。主要包括送排風管道、空調風管、空調供回水管道、冷凝水管道，采暖、熱水供應及空調處理設備所需蒸汽或熱水管道。
4. 供配電強電系統。主要包括動力配電管線，電氣照明配電管線。
5. 弱電系統。主要包括保安監控管線、背景音樂管線、公共廣播管線、閉路電視系統管線、電話系統管線。
6. 綜合布線系統。主要包括樓宇自動化系統管線、通信自動化系統管線、辦公自動化系統管線。

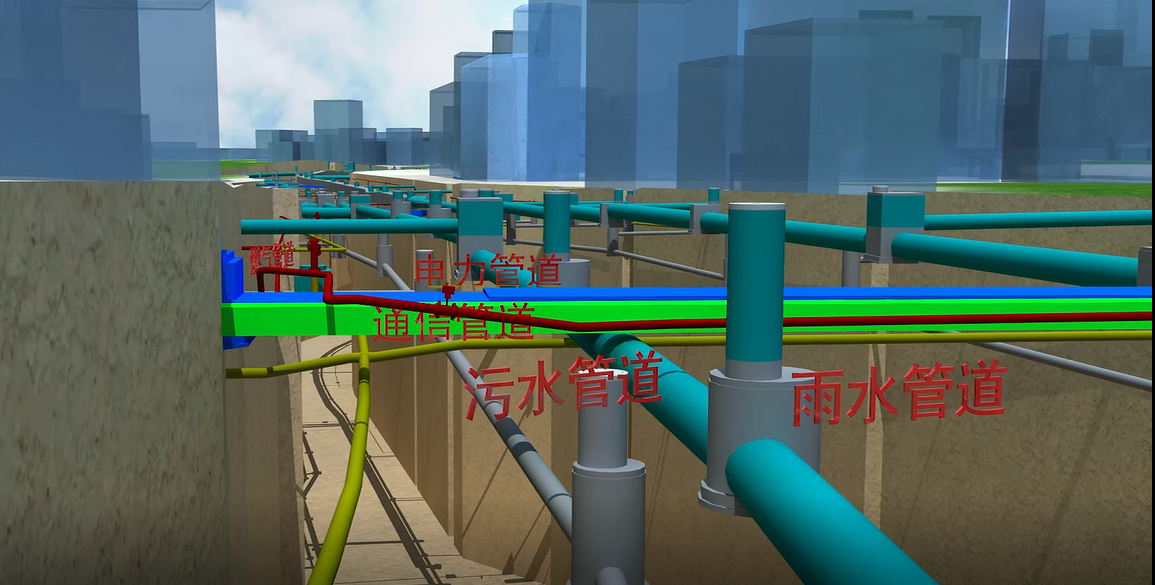

管線設計的原則及注意事項

管線設計的原則及注意事項

管線設計原則是每一位管線設計工程師需要熟記的內容，由于管線類型多，因此我們在進行綜合管線設計時，必須嚴格遵循以下原則：
1. 先布置管徑較大的管線，后布置管徑較小的管線。
遇管線交叉時,小管徑避讓大管徑。即先布風管，接下來噴淋干管、消火栓干管，空調水管，強、弱電橋架等。因小管徑所占空間位置較小，易于安裝，且造價相對低。
2. 壓力流管道避讓重力流管道。
壓力流管道在外加壓力作用下，介質克服沿程阻力，沿一定方向流動。給水管道、消火栓管道、自動噴水管道、熱水管道等為壓力管道。壓力管道區別于重力管道的主要特征是可以爬升。重力流管道內的介質僅受重力作用，由高往低流。污水、廢水、雨水等管道屬于重力流管道，其主要特征是有坡度要求且排放水流雜質多，力求管線短，避免過多轉彎，以保證建筑使用空間及排水流暢。管道交叉時，應將重力管道對標高要求作為首要條件予以滿足，壓力管避讓重力管。
3. 冷水管避讓熱水管，熱水管需保溫且造價較冷水管高。
4. 電纜(動力、自控、通訊等)橋架與水管宜分開布置或布置在其上方，以免管道滲漏時損壞電纜或因此造成事故。
5. 可彎曲管避讓不可彎曲管。
6. 金屬管避讓非金屬管，因金屬管較易切割、彎曲、連接。
7. 附件少的管道避讓附件多的管道，這樣有利于施工操作和維護及更換管件。
8. 管道分層布置時，由上而下按蒸汽、熱水、給水、排水管線順序排列。

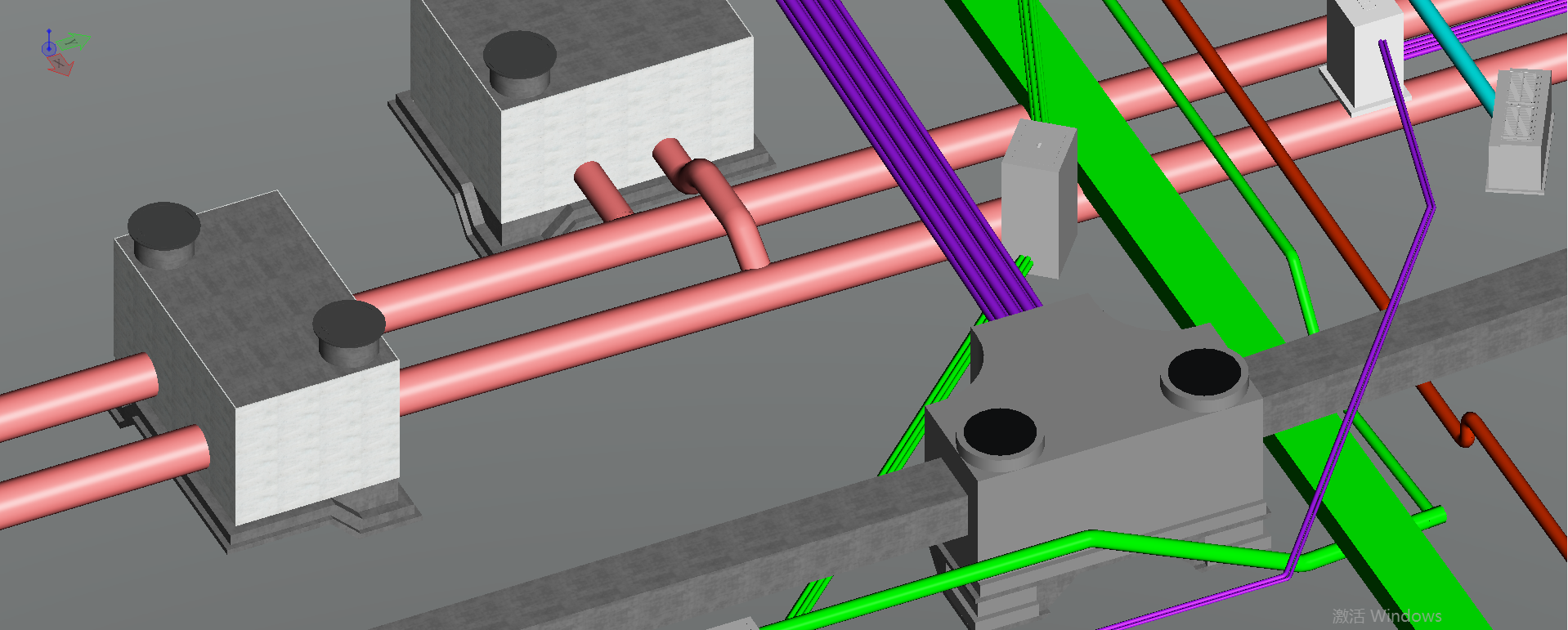

管線設計的原則及注意事項

管線設計的原則及注意事項

在管線設計時，我們除了要遵循管線設計原則外，還需要注意以下問題，這些問題會影響管線質量和投入使用的年限。
管線設計的注意事項：
1. 各類管線都要采用吊架、支架或托架予以固定，管線吊架或支架的位置不可忽略。建筑中較多采用L40×4，L50×5或L63×6支承角鋼和∮8～∮12吊桿固定管線。
2. 噴淋橫干管上要接出支管以布置噴頭，管線布置時應留有接出支管的空間。
3. 空調風管、供回水管、冷凝水管、熱水管等均需保溫，設計時應考慮保溫層厚度。
4. 強、弱電橋架之間宜有一定間距，以免互相干擾。盡可能地分別布置在走道兩側，強、弱電管道井應分別單獨設置，若沒有條件，強、弱電橋架在一個管道井內布置時，必須布置在管道井內兩側。
5. 走道燈具、噴頭、感煙探頭、喇叭、送風口布置應統一協調，避免相碰。
6. 各種管線在同一平面同一部位布置時，應盡可能少交叉。

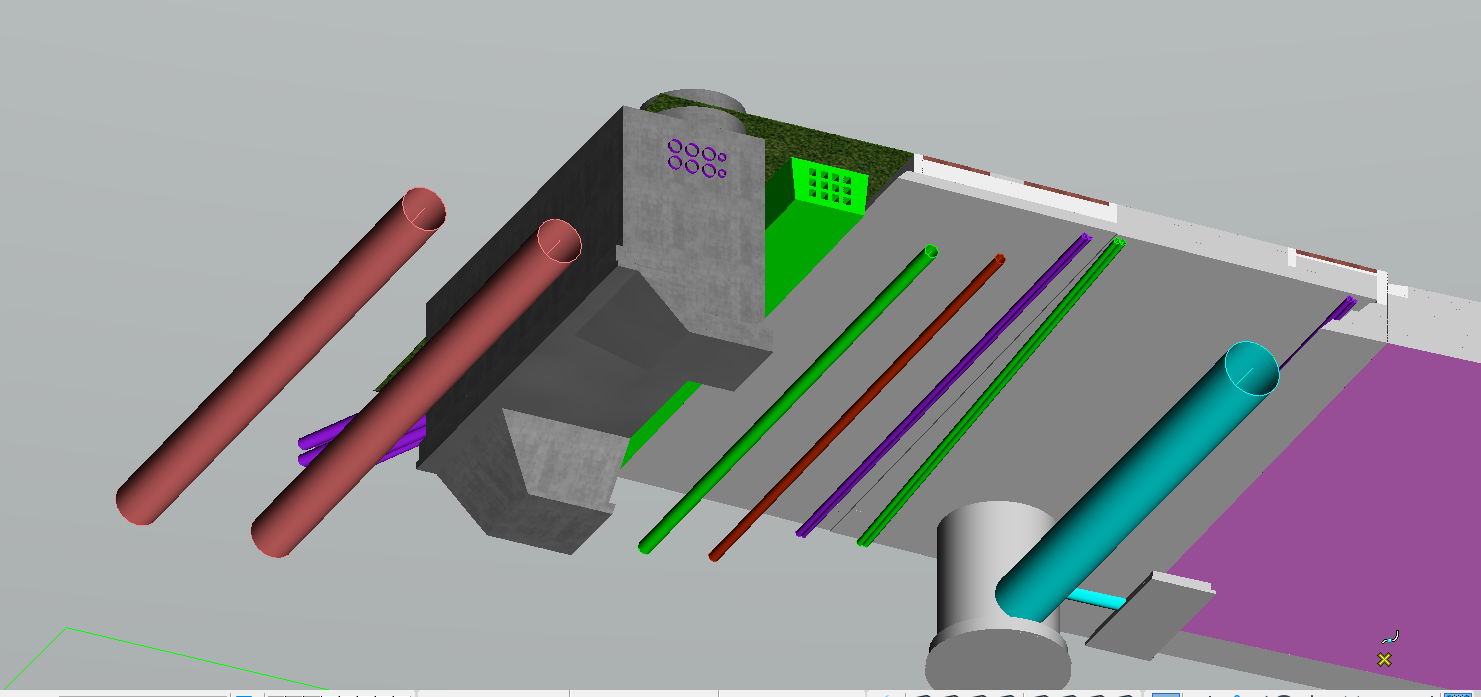

管線設計的原則及注意事項

管線設計的原則及注意事項

隨著BIM技術的興起，管線設計知識雖然能幫助我們提高管線設計的效率，但是學習管線建模，是管線設計工程師目前緊需學習的內容。

對于管線建模BIM軟件的選擇，我們以能同時滿足排水、電氣、暖通等多專業管線設計為首要要求。Bentley多專業建筑設計軟件OpenBuildings Designer ，不僅能擁有建筑、結構、機械、電氣專業模塊，還能可視化任何規模、形式及復雜度的建筑。

OpenBuildlings Designer-多專業建筑設計軟件

>>>OpenBuildings Designer軟件功能

〈〉

相關閱讀

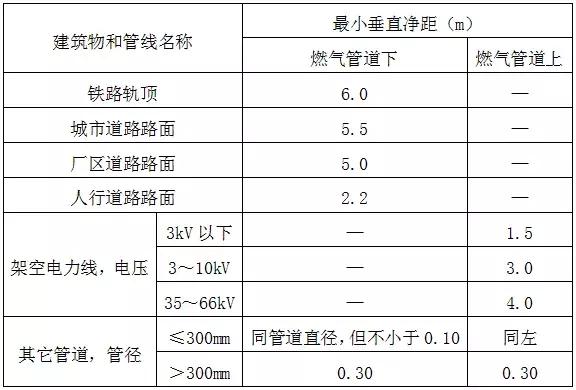

: 室外燃氣管道工程施工圖設計要點
