Power bridge master橋梁設計軟件

一、 Power bridge master橋梁設計軟件介紹

Power bridge master橋梁設計軟件，它與以往的橋梁軟件相比具有全新的設計思想，采用了全新的設計技術。從技術上來講，它最大的特色是采用了面向對象的特征設計技術，從工程意義上來講，它真正實現了面向橋梁、面向整個工程的設計。

從信息化角度來看，以往的橋梁CAD軟件只是為用戶提供了出圖工具，解決了圖紙的電子化問題，而橋梁大師為用戶提供的是設計工具，所有圖紙具備了完整的數字信息，實現了真正的數字化設計。

二、Power bridge master主要功能介紹：

1.能完成任意曲線上的簡支結構、簡支橋面連續結構、先簡支后連續結構、連續剛構的橋型方案設計。

2. 能處理的上部結構有實心板、T梁、小箱梁和現澆箱梁;下部結構橋臺類型包括柱式臺、輕型臺、薄壁臺、肋板臺和U臺，橋墩類型包括柱式墩、輕型墩、薄壁墩、實體墩、空心墩，部分墩臺還提供不同的構造形式。

3. 承臺形式有實體式承臺、框架式承臺、分離式承臺和帶系梁承臺;基礎形式有樁基礎、擴大基礎、分離式擴大基礎。

4. 支持不同上部結構形式構成的多聯復雜橋型，可處理整體式路基、分離式路基或低等級公路的單幅路橋梁，可處理左右幅完全對稱或部分不對稱的橋型。

5. 能自動生成各類下部結構形式的一般構造圖，自動計算高程，自動合并同類墩臺結構的圖紙并生成構造參數表，自動生成樁位坐標表。

6. 可完成各類斜彎橋的布梁設計，自動生成布梁設計圖。

7. 根據計算結果或用戶給定的配筋信息，自動從橋型方案圖中提取構造尺寸生成各類下部構造的鋼筋構造圖以及附屬構造物的鋼筋構造圖。

8. 能完成整座橋中任意墩臺蓋梁的蓋梁計算，生成蓋梁離散圖、彎矩包絡圖、計算說明書等，能完成整橋的樁長計算，并提供多個計算工具，所有計算完全采用新規范。

9. 可實現雙幅橋雙立面和雙幅橋的半幅設計，建立橋型布置圖，可以實現設計線處半幅中心處和最小弦長的標準跨徑控制，同進可以處理同一個墩臺樁長不等的形式。

10.能批量生成工程下所有項目的橋型布置圖、墩臺一般構造圖、墩臺鋼筋構造圖及相關的附屬構件鋼筋圖，并可自動生成圖紙布局，完成圖紙的批量打印;能自動生成全線橋梁的圖紙目錄，自動編寫圖號。

11.能對整條路線上所有橋梁進行工程量統計，自動生成全橋或全線橋梁的工程數量表。

12. 基于數據庫實現了工程、項目、圖紙的多級管理，可方便地查詢、分類操作各種圖紙;用戶可在網絡環境下以共享方式共同完成同一工程項目。

三、 Power bridge master軟件功能特點

與Powercivil、橋梁大師、Microstation結合

1、讀取PowerCivil的路線，快速生成橋梁大師工程;

2、將橋梁大師的模型(目前主要是箱梁模型)一鍵轉為Microstation的三維模型，并保留橋梁大師所有屬性信息(含工程量);

3、基于三維模型的豐富應用：能夠對設計階段的橋梁三維模型進行碰撞檢查(保護層厚度、剛束凈距等等)、輸出工程量到Excel中、簡單三步完成橋梁效果圖、實時動態剖切橋梁橫斷面(例如：可以查看剛束波紋管孔道的實際位置);

4、方案設計：基于路線，批量定義、生成橋梁，快速形成方案;

5、協同工作：基于ProjectWise，有效集成、協調路線設計者、橋梁設計者、方案設計者等角色及其文檔。

6、將現澆箱梁通過在橋梁大師中完成構造、鋼束、下部結構設計生成對應的詳圖，同時將設計模型輸出到PBR中，實現在Microstation中三維橋梁的創建，將橋梁設計信息同步轉換到DGN模型中，用于數字化移交設計項目。

7、針對常規的裝配式橋梁設計可以在PBR中直接根據橋梁資料以及上下部通用圖生成橋梁的三維模型，同時包含橋梁的工程信息。

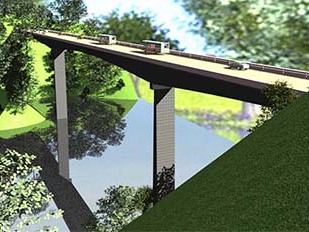

8、實現對三維橋梁的動態視圖查看以及可視化設計。

9、針對現澆箱梁的鋼束實現三種不同形式的碰撞檢查。

10、與路線三維模型(可以通過PowerCivil創建)實現路橋的三維總體展示。

11、將三維路線設計模型中相關數據提取并輸出到橋梁大師工程，用于二維圖紙輸出。

12、通過PW將PBR、橋梁大師、PowerCivil進行協同工作的統一管理，實現路線設計、橋梁設計的同步，保證設計成果的一致性和準確性。

13、將三維橋梁創建完成后結合其他相關行業進行項目的總體數字化移交。

四、Power bridge master橋梁大師采用的關鍵技術

面向對象的特征化設計技術;

以數字化橋梁模型為核心實現面向整座橋梁的設計(BrIM);

采用面向對象的特征設計技術，實現以橋梁墩臺身、蓋梁、基礎等為對象的參數化構件設計;

五、Power bridge master橋梁大師使用客戶

國內典型客戶：

中交公路規劃院    中交一院    中交二院

大部分省級公路院    鐵一院    鐵二院

北京市政院      上海市政院   北京華杰咨詢公司等等
