ArCADia電氣設計BIM軟件

ARCADIA BIM系統是一個獨立的工具，通過創建一個虛擬的建筑模型(所有的安裝程序)來進行復雜的計算和對建筑設計過程的圖形支持。

ARCADIA BIM系統能夠自動識別舊版建筑和更新后建筑的差別，比較文件并識別它們之間的變化，并通過IFC接口與其他軟件數據進行兼容。

該系統由一個基本模塊(ArCADIA LT或ArCADIA/PLUS或ArCADIA AC)和行業特定模塊組成。

1. 簡介

ArCADIA-DISTRIBUTION BOARDS是基于建筑信息建模（BIM）意識形態的ArCADia BIM系統的行業特定模塊。該程序可以開發生產單線電路圖所需的專業技術文檔。該項目是為網絡、電流、電力系統的設計者以及所有在電氣工程行業工作的人員而設計的。

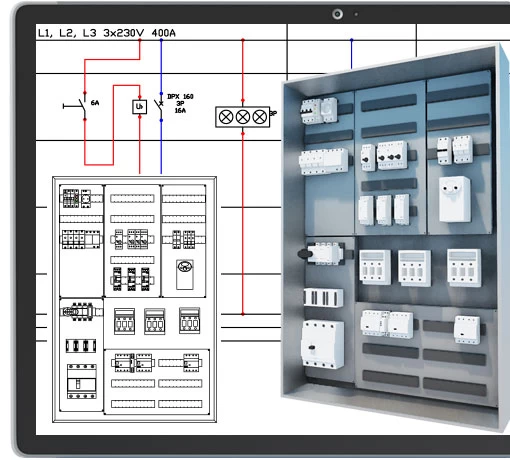

ArCADIA-DISTRIBUTION BOARDS程序可用于創建設計的開關裝置或任意電路圖圖表，執行基本的技術計算。電氣設備符號庫可用于設計電氣系統。符號可以編輯、分配技術參數。除了以有效的方式創建開關圖形外，程序還可用于自動創建使用ArCADia-ELECTRICAL INSTALLATIONS覆蓋設計的開關圖表。自動化算法的組合創建了在應用程序中使用的電路圖和電氣設備符號數據庫和基本計算性能，確保其繪制電路圖的完美工具。

2. 程序特征和基本功能

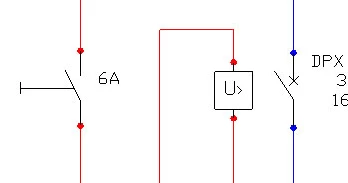

?為開關設備快速、高效地設計單行示意圖。

?創建控件系統。

?性能的基本技術計算（負載電流，電壓降）。

?使用ArCADia-ELECTRICAL INSTALLATIONS覆蓋圖自動創建設計好的面板圖。

?電氣設備和儀器的數據庫。

?創建在設計中使用的設備的定量列表。

?新功能：

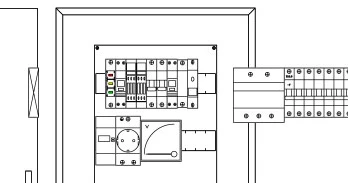

自動創建配電箱的實際視圖。

創建配電板的實際視圖并存入電氣設備。

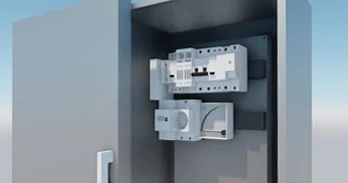

?在3D視圖中預覽已創建的配電板。

?新的電器符號數據庫：

凸輪開關

變頻器

軟啟動

保險絲

電壓線圈

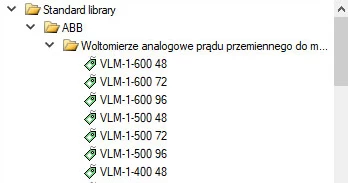

?擴展的電氣設備庫：

Legrand

Moeller

Schneider

Hager

ABB

Jean Muller

?程序要求：

為順利運行程序，所有行業特定的模塊需要許可證：

ArCADia LT、ArCADia 10、ArCADIA PLUS 10、AutoCAD 2013/2014/2015。

如果行業特定模塊作為AutoCAD的覆蓋層安裝，則需要ArCADia AC模塊。

3.系統要求

?奔騰級電腦（Intel Core i5推薦）

?最低4GB RAM（推薦8 GB）

?約3 GB的可用硬盤空間，用于安裝

?與DirectX 9.0兼容的顯卡（推薦使用1GB RAM卡）

?操作系統：Windows 10或Windows 8.1或Windows 7
