管理共享 高效便捷 解決每一個項目難題

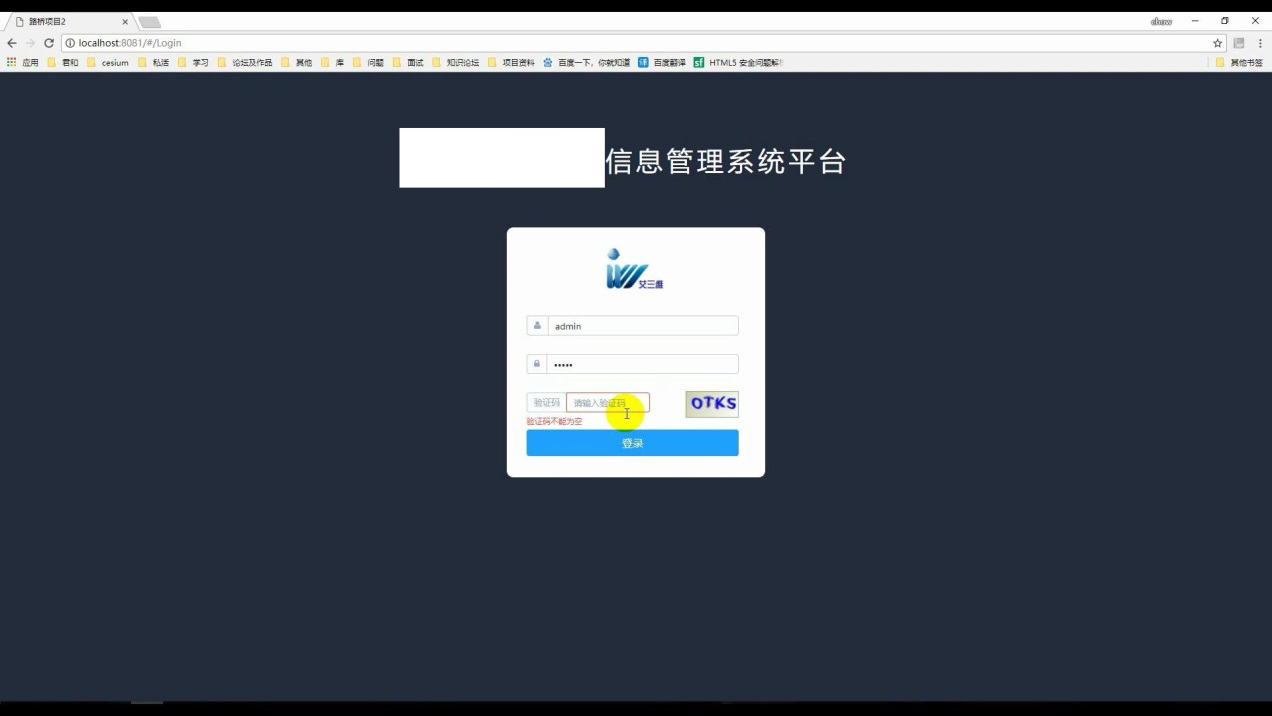

平臺登錄界面

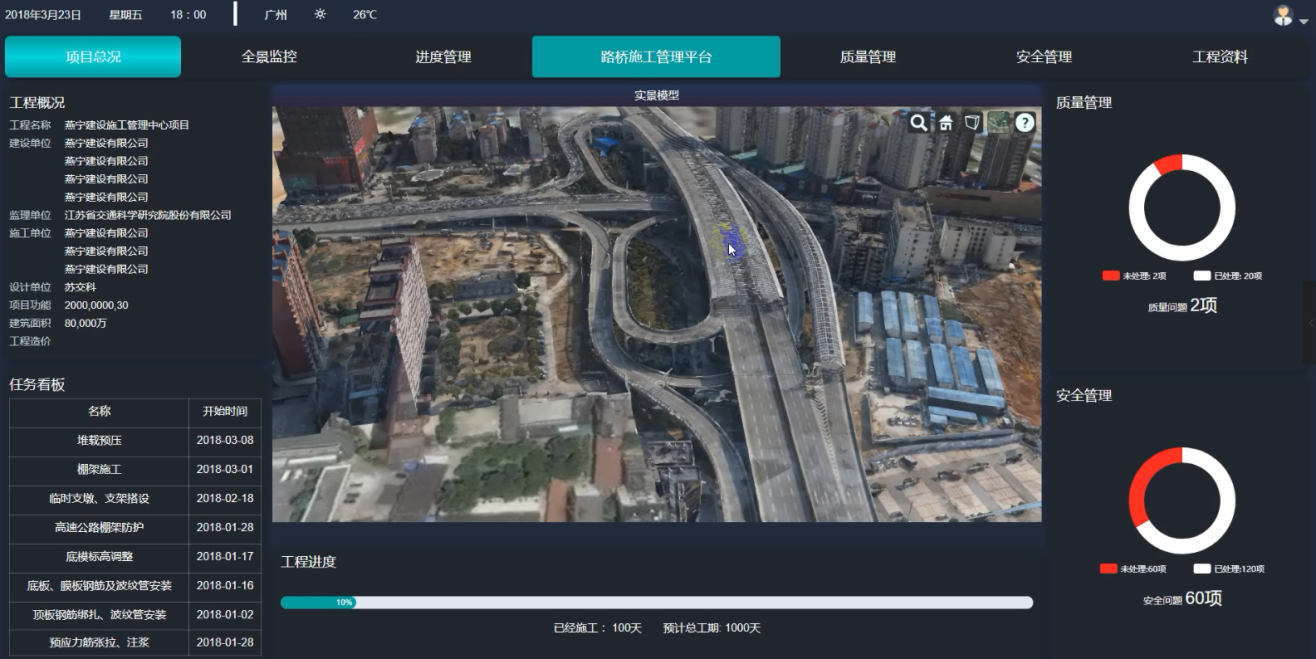

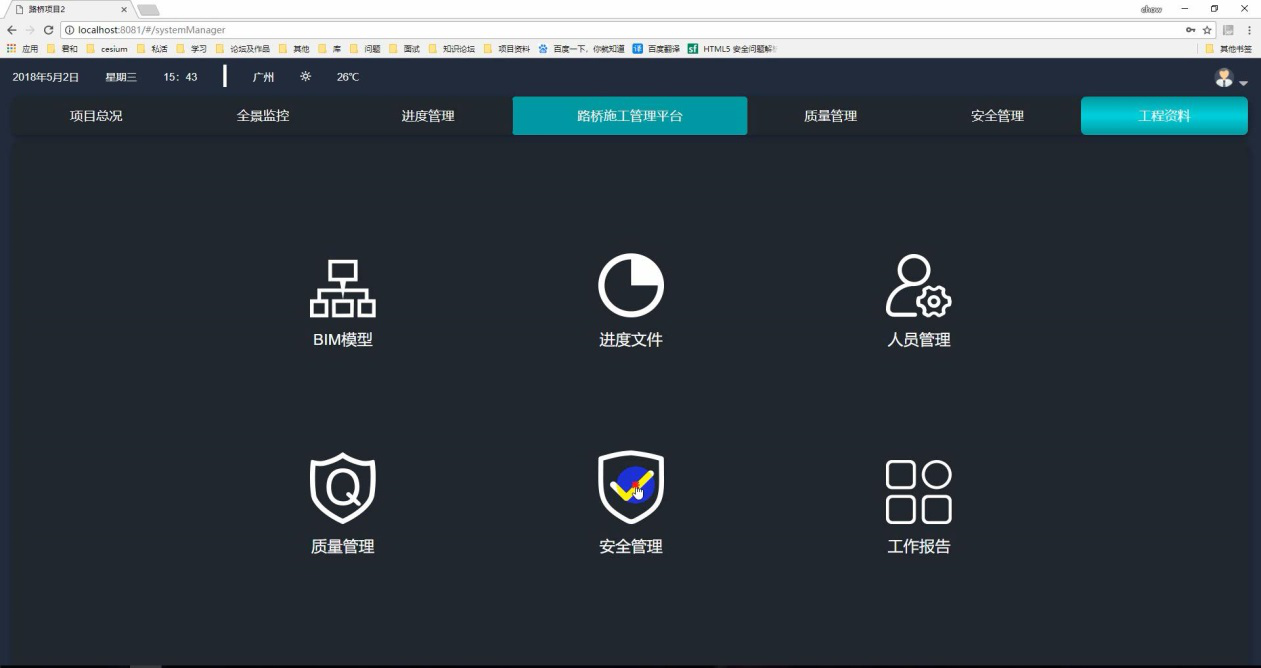

平臺主界面

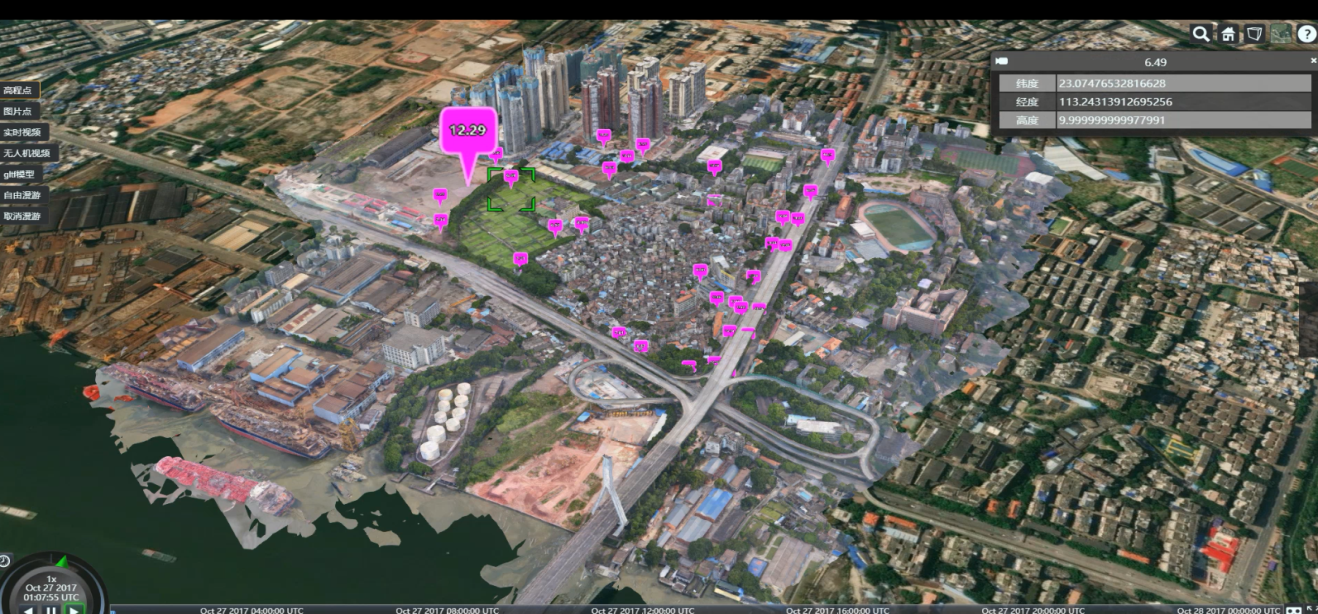

BIM路橋施工管理平臺提供實景模型的數據上傳,并且可以上傳多個區域的模型以及多個版本,通過工具可以選擇加載不同模型。并且基于工程項目的信息,添加項目的坐標錨點,可以查看錨點的經度、緯度、以及高程信息,同時可以關聯項目的圖片、視頻、監控等數據。

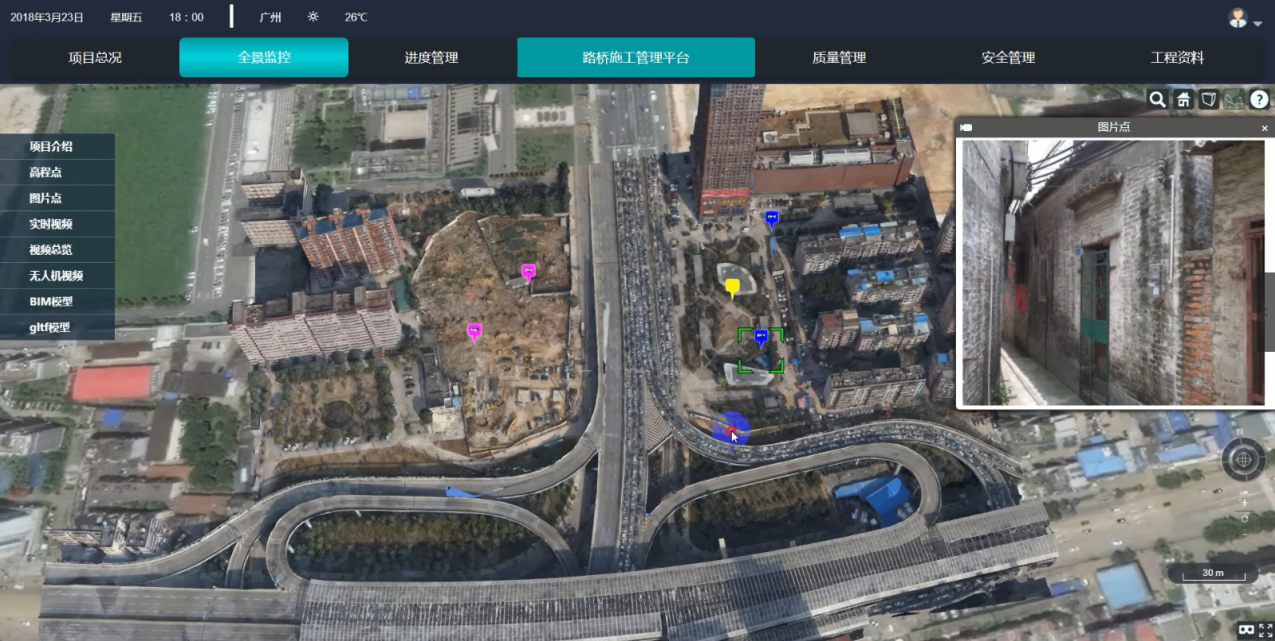

實景模塊

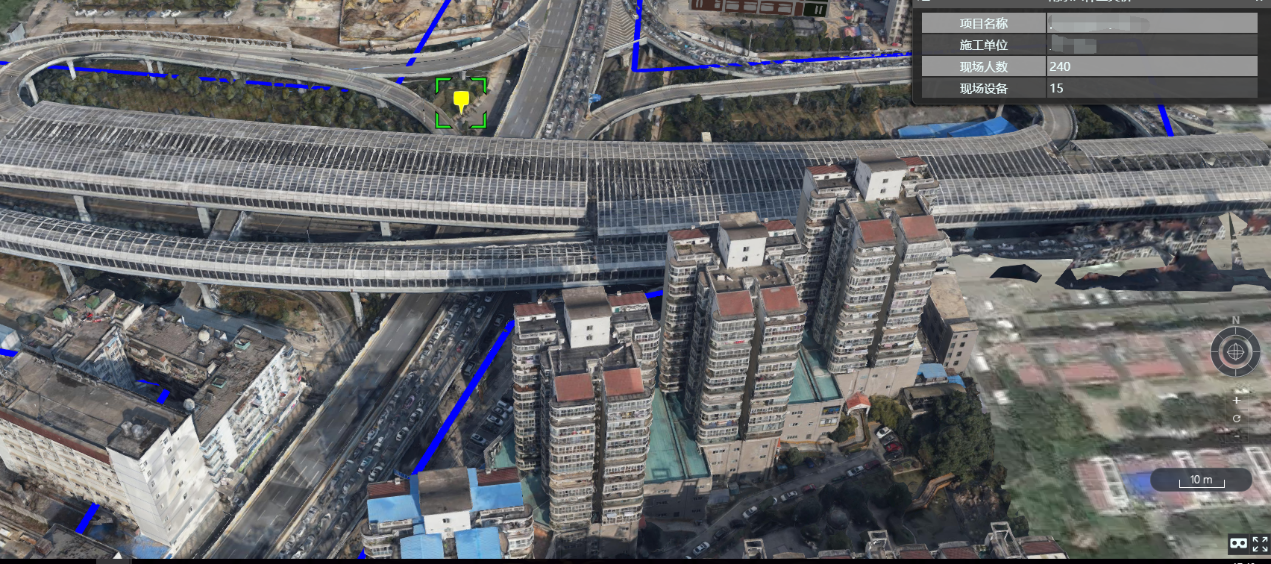

坐標點

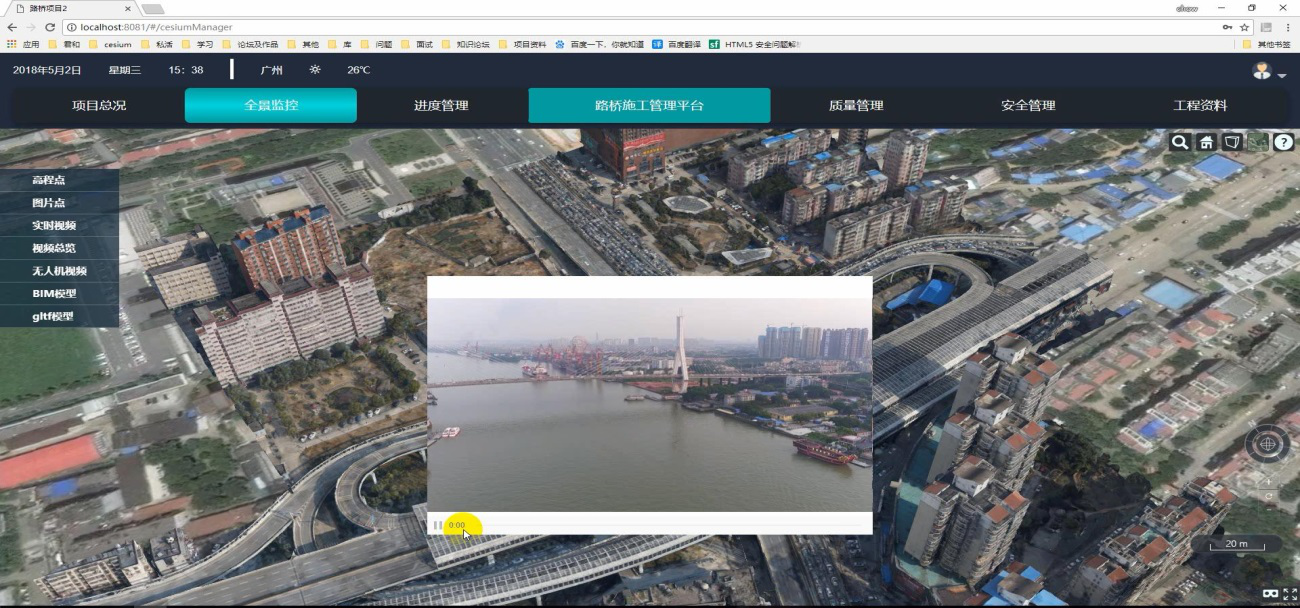

實景+GIS+圖片+視頻等

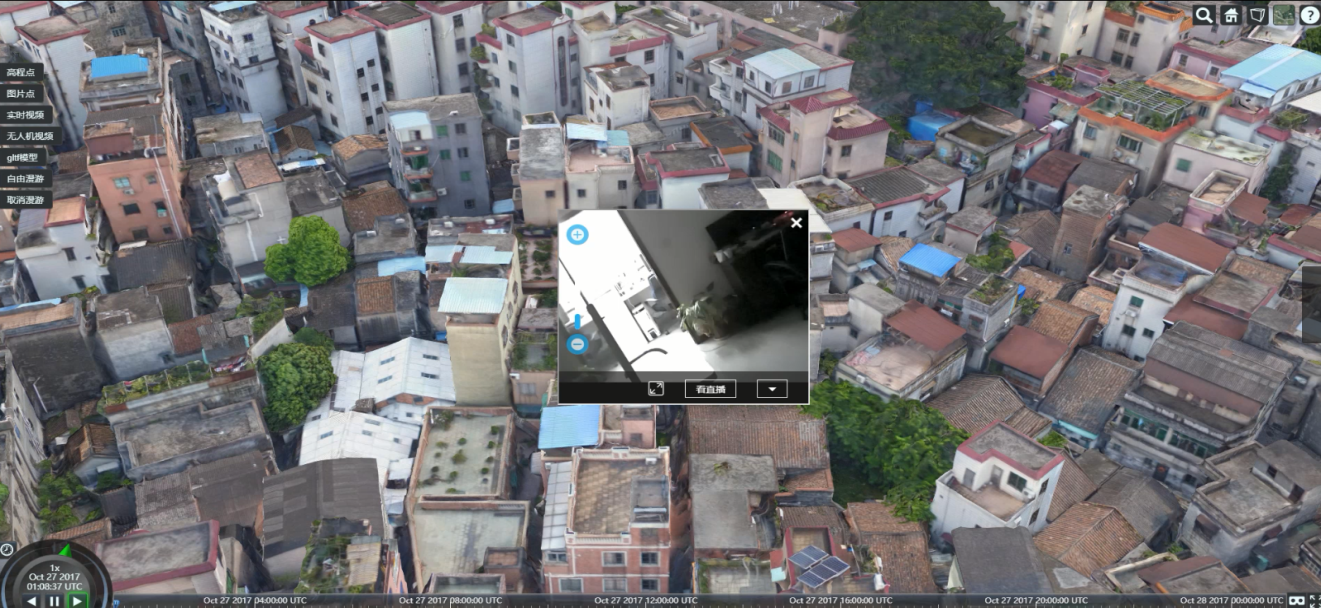

攝像頭監控
在BIM路橋管理系統外,生成模型用navisworks以及Navigator打開后,與加入對應的project軟件的計劃,將navisworks形成的nwd文件、I.DGN文件與project的mpp文件,上傳到系統中,將會進行自動的結合,形成與橫道圖相對應的模型變化對比,分左右兩屏,左屏為實際的進度模型,點擊模型具體的構件,能夠看到模型的進度百分比,右側為實際進度與是計劃進度的對比,不同狀態不同顏色對比結果比一樣,如果為紅色,則代表構件的分項延誤,若為綠色則則是該分項進度正?;虺?,并顯示該構件的實際完成百分比與計劃完成百分比。讓客戶對進度有較為直觀的了解,使用戶能夠為下邊的施工進行配置。
在此BIM路橋管理系統中,實際數據是施工員在編寫日志的時候進行自動形成填報,不會導致施工員重復作業,在系統中能夠進行打印,方便其進行報告使用。
在下方的時間軸上能夠拖動,模型隨著時間軸進行變化,在將來的變化中由計劃工期決定。
通過對模型跟進度文件按照統一的標準設置相同的字段,通過設置模型跟進度文件的掛接算法來實現模型與進度文件的自動掛接,通過對實際進度的收集反饋,來對項目的進度進行4D模擬。同時根據現場的質量收集,與模型進行關聯,將出現質量問題的構件在模型進行可視化展示,同時能夠對問題的進行追蹤,對結果進行反饋。下圖為項目的進度進度對比,左側為項目的計劃完成進度,右側顯示延誤的進度。

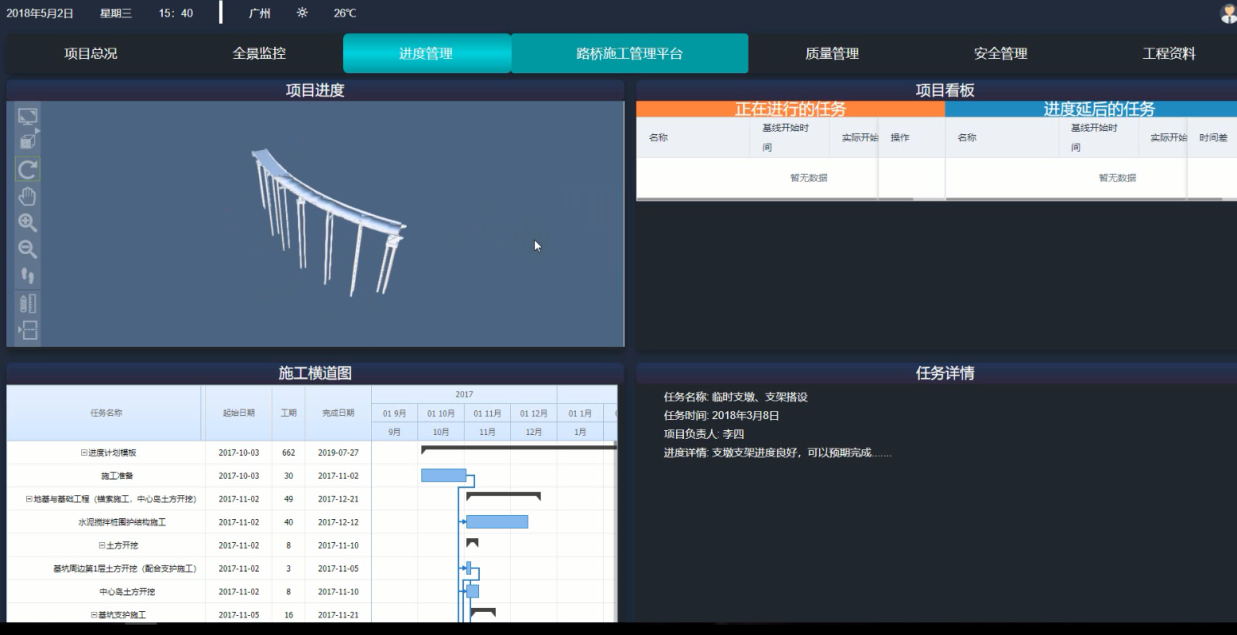

BIM路橋管理-橋梁進度查詢
BIM路橋管理-進度計劃文件上傳

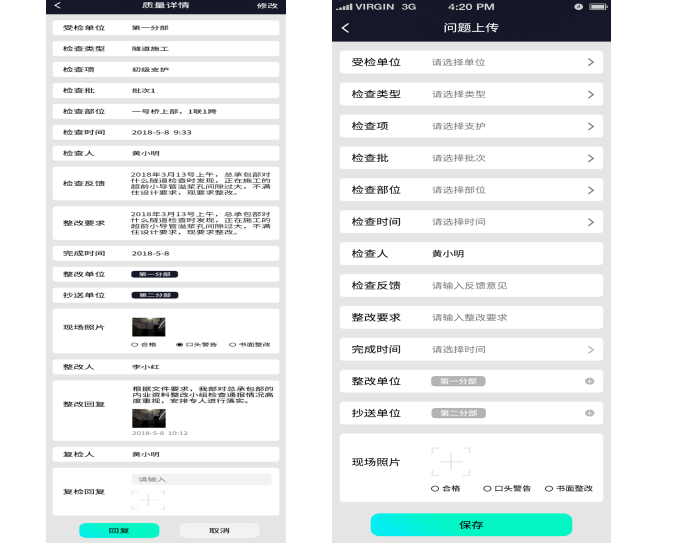

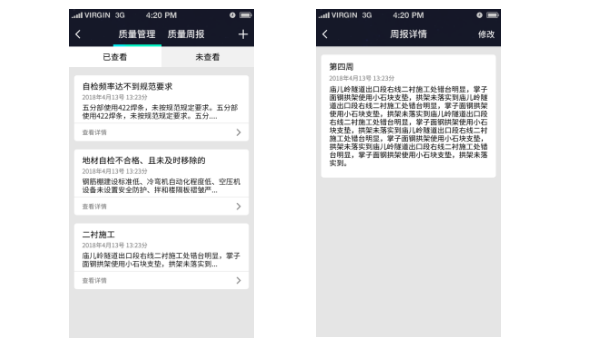

現場質量員在例行檢查過程中,直接通過手機針對質量問題,直接拍照并填寫質量問題內容、檢查區域、責任人、整改期限、罰款金額等信息,填寫完成后系統自動推送給相關整改人。整改人接到相關隱患整改通知后,對相關隱患進行整改,整改完成后將整改后照片拍照上傳至系統,整改結果填寫完成后系統自動推送給檢查人進行復查。檢查人在收到系統的復查提醒后,對現場質量問題進行復查,復查合格后將復查結果拍照上傳至系統,工作閉合。當復查不合格時,可再次將整改任務推送給責任人去整改。當現場發生重大質量問題時,系統可自動推送給項目經理及公司相關領導。
通過此套巡檢機制,可有效記錄現場質量管理業務細節,所有工作環節規范化。整改工作責任到人,防止發生互相推諉事件。同時項目及公司層領導也可以通過手機實時監控現場的質量管理狀況,重大問題隨時提醒到手機上,做好事前控制,防患于未然。

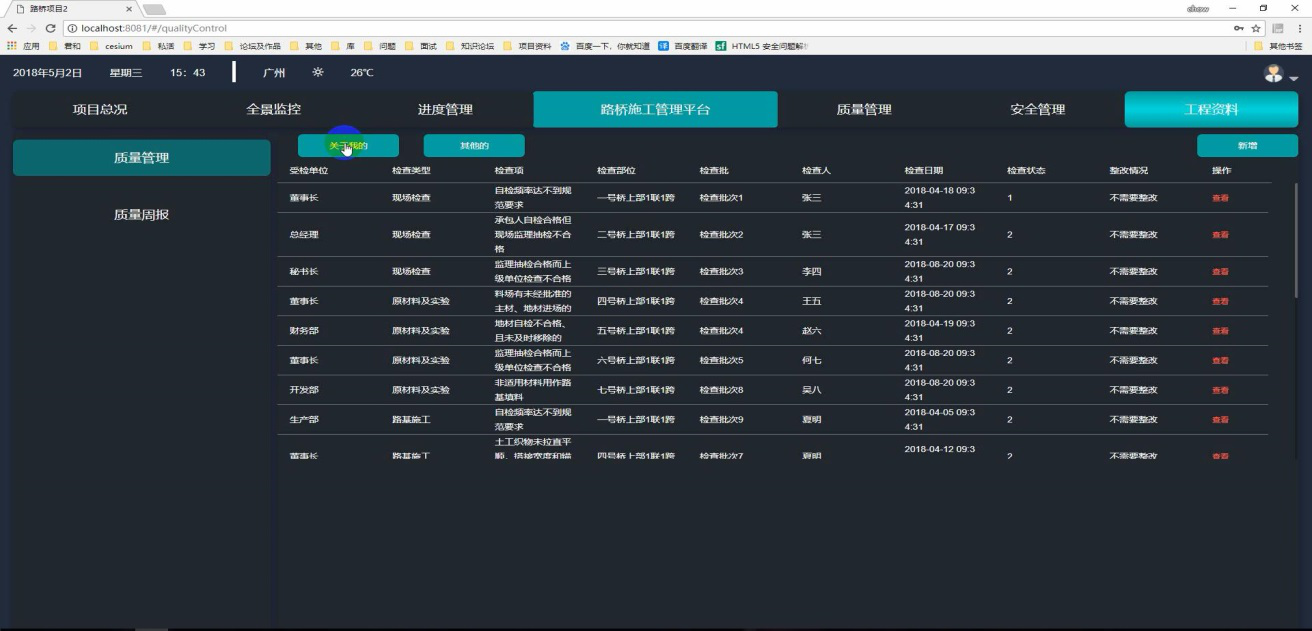

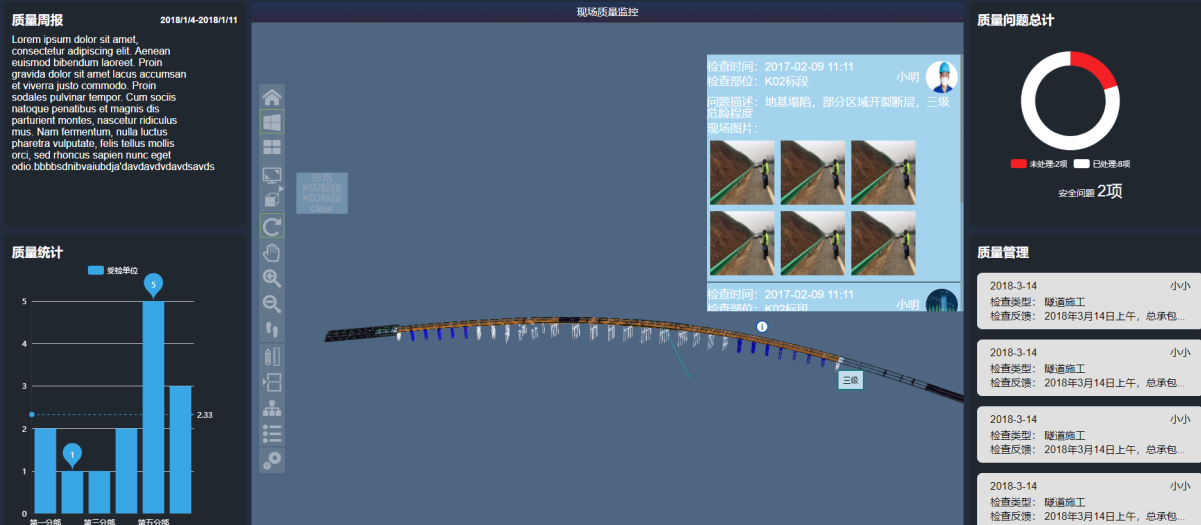

BIM路橋管理-質量管理
現場安全員在例行檢查過程中,直接通過手機針對隱患問題,直接拍照并填寫隱患內容、檢查區域、責任人、整改期限、罰款金額等信息,填寫完成后系統自動推送給相關整改人。整改人接到相關隱患整改通知后,對相關隱患進行整改,整改完成后將整改后照片拍照上傳至系統,整改結果填寫完成后系統自動推送給檢查人進行復查。檢查人在收到系統的復查提醒后,對現場隱患進行復查,復查合格后將復查結果拍照上傳至系統,工作閉合。當復查不合格時,可再次將整改任務推送給責任人去整改。當現場發生重大安全隱患時,系統可自動推送給項目經理及公司相關領導。
通過此套巡檢機制,可有效記錄現場安全管理業務細節,所有工作環節規范化。整改工作責任到人,防止發生互相推諉事件。同時項目及公司層領導也可以通過手機實時監控現場的安全隱患狀況,重大隱患隨時提醒到手機上,做好事前控制,防患于未然。

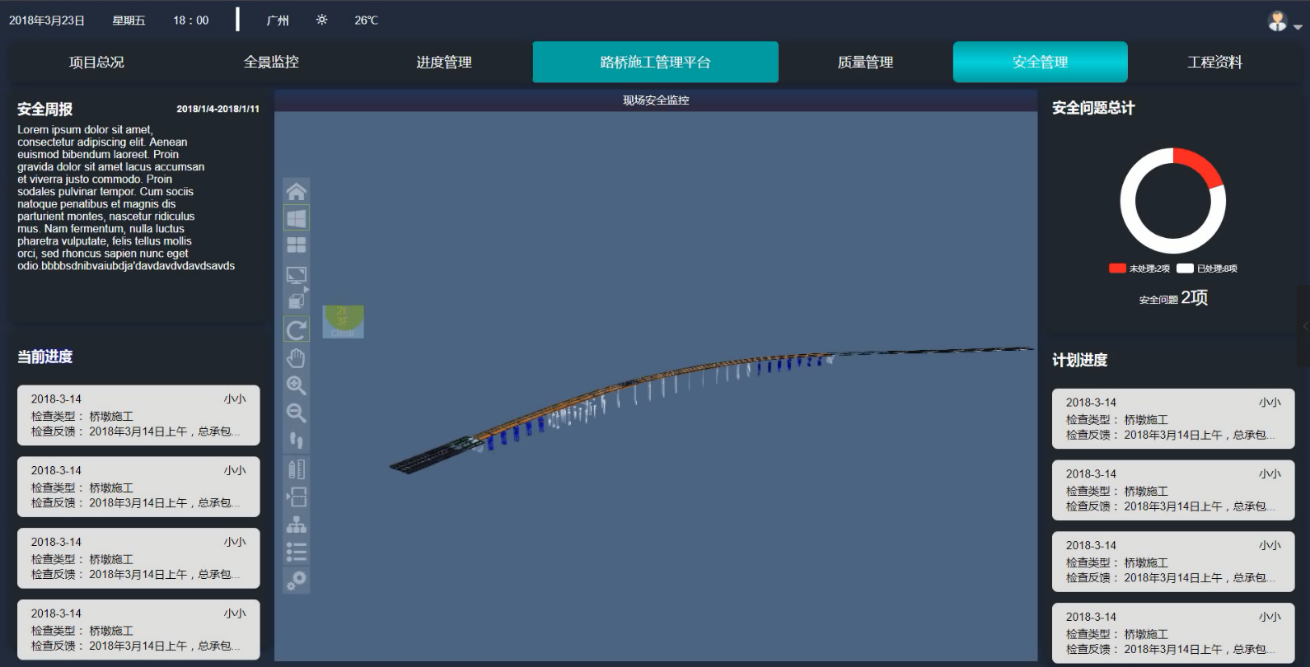

BIM路橋施工管理平臺-安全管理
BIM路橋施工管理平臺實現實現多用戶協同管理、高效協同溝通的平臺。通過管理角色實現多級授權,對于集團化的工程局,可以為總部、各分子公司、項目部分別建立一整套權限管理體系,可通過系統管理員進行可視化分層管理和權限控制,保證整個平臺管理及數據的安全性。
BIM路橋施工管理-后臺設置
支持多平臺、多組織、多用戶的協同管理模式,自定義管理流程。讓項目參與各方(業主、監理、設計、分包、質檢方)集中統一在路橋施工平臺上協同工作,解決多方跨平臺、跨組織、跨區域進行協同辦公問題,及時記錄和處理工程設計施工問題。平臺支持根據用戶角色,將業務過程模塊緊密相連,使得業務流程在各角色中合理而有序的流轉,通過各業務流程的執行與審核,形成整個工程項目工作流的閉環。如業主方、設計方、總包方、分包方、監理方等在路橋施工 BIM 項目管理云平臺上實現協同辦公,參與和執行相關業務工作,每個用戶可以在不同的業務過程中承擔不同的角色,也可以在同一個項目范圍內兼任多個業務過程角色,完成相應的流程發起、審批工作。保障項目參與各方得到的信息是及時準確的,有效避免不對稱或溝通不及時造成的設計和施工錯誤。支持在線瀏覽經過授權的各類工程文件、項目二維圖紙、BIM 輕量化模型,支持相關審批流程協同處理,關聯安全、質量、進度等現場問題關聯至 BIM 模型構件。支持細粒度的模塊和操作權限控制,只給參與各方開放相應的授權。
支持模型及數據信息的實時同步,確保工程數據有效性。支持 IOS/Android/windows 系統適用于不同尺寸的移動端。通過移動端設置訪問鏈接,快速、流暢、穩定訪問BIM 模型,支持 IOS/Android 系統,適用于不同尺寸的移動端。并與微信企業號集成登錄。

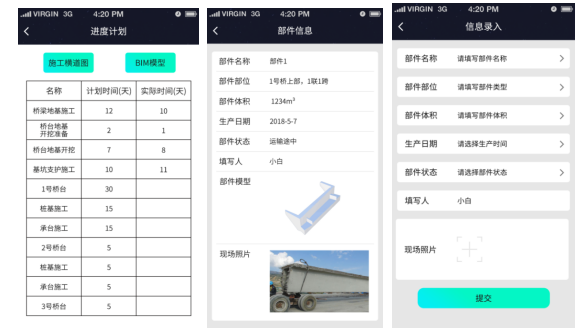

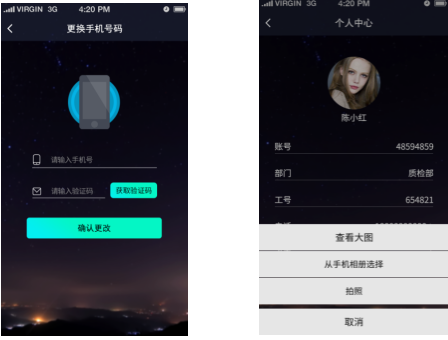

登錄APP之后,主頁顯示主要的功能內容,包括施工的進度,安全,質量以及掃碼管理。不同角色登錄之后獲得的權限也有所不同。系統推送的通知也會根據權限不同而內容不同。工作人員每天需要根據推送的待辦信息,及時對文件進行回饋以及并且可以做照片上傳(例如實驗報告、現場照片等)。
施工人員可以通過對應的日志模版可以填寫今天的日志,系統自動推送到相關部門負責人,部門負責人匯總之后可以直接上傳到相關管理部門。一級級推送,確保信息的準確性以及可實施性。
另外對于相關構件發現的問題,也可以通過上傳照片或者報告(內置不同問題反饋的報告模版)。施工技術員只需要選擇相關的報告模版,填寫相關內容即可上傳問題反饋。如果存在有一些安全問題以及安全預警。在項目管理的推送消息里面會特別標紅提示。常規未讀取的消息會標黃來提示相關人員。
