STAAD Foundation Advanced綜合基礎設計軟件

一、STAAD Foundation Advanced綜合基礎設計軟件介紹

STAAD Foundation Advanced綜合基礎設計軟件利用特定于工廠的設計工具、多種美國設計規范和指標欄大小、設計優化和自動生成工程圖，獲得高效的設計和文檔制作。無論是通過與 STAAD.Pro 集成還是作為獨立的應用程序，STAAD Foundation Advanced 都可以為您提供簡化工作流。從基本到最復雜，幾乎可以設計任何類型的基礎。

1、輕松構建復雜或簡單的基礎模型，例如支持垂直管道、水平管道、蓄水池和其他基礎的工廠基礎

2、快速構建獨立基礎、聯合基礎、條形基礎、承臺等通用基礎模型

3、使用 FEA 簡化機器基礎震動、墩橫向分析或板筏設計等充滿挑戰的場景

4、通過與 STAAD.Pro 集成，高效地將您的結構模型與基礎模型一起使用，包括兩種模型中自動同步的變更

二、STAAD Foundation Advanced綜合基礎設計軟件功能介紹

分析重力和橫向載荷：為各種載荷條件設計和分析簡單或復雜結構，包括由重力引起的載荷(如恒載和活載)、跨越條件以及包括風力和地震在內的橫向載荷。

分析機器震動和沉降：分析機器結構基礎動態載荷。利用向導式輸入更快地創建 FEA 實體模型，包括轉動和往復機器、各種載荷以及土壤彈力選項。使用報告中的動態圖形和詳細公式，進行深入的分析評估。

分析穩態動態性能：借助 STAAD 的高級剛度矩陣求解應用程序，最高可提速 2000 倍。在不影響分析質量的情況下處理具有多種載荷工況的大型幾何模型。達到一流的動態分析性能。

計算沖剪應力：計算和設計混凝土板筏/柱連接的沖剪應力，包括不平衡聯合力矩的作用。

遵循抗震要求：根據相關建筑規范設計和詳細設計抗震系統，生成抗震載荷。在設計元素和設計框架及更大的結構系統(如果適用)時考慮這些作用力。在按比例分配和詳細設計元素時，遵循所選設計規范的延展性要求。

按照國際標準設計基礎：設計各種基礎，從簡單的擴展基腳到復雜的板筏和專門的機械墊塊。廣泛支持美國和國際標準，讓您充滿自信地完成設計。

鋼筋混凝土詳細設計和制表：生成鋼筋放置工程圖，包括截面圖、平面圖、詳圖、鋼筋彎曲表、材料統計和梁/柱/基腳鋼筋表，這些全部以三維模型為基礎。所有鋼筋表和工程圖均可進行自定義，以滿足您公司混凝土項目的標準。

生成設計載荷和載荷組合：使用內置載荷生成器將規范要求的風力和抗震載荷應用于結構中?；诮Y構幾何圖形、批量和選定建筑規范條款，自動計算相關載荷參數，而無需單獨手動計算。使用載荷組合生成器將這些橫向載荷工況與重力和其他類型的負荷組合起來。

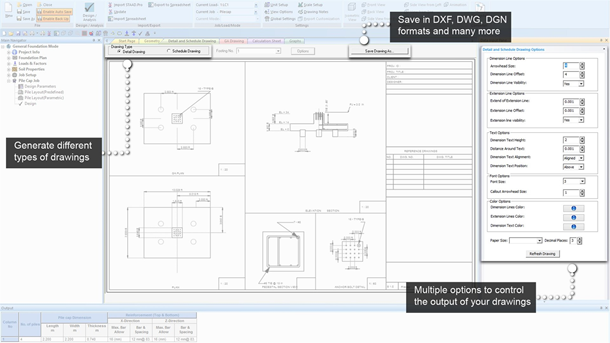

生成結構設計文檔：自動生成結構設計文檔，包括用于傳遞設計意圖的必要平面圖和立面圖。對三維模型所作的更改會在文檔中自動更新。

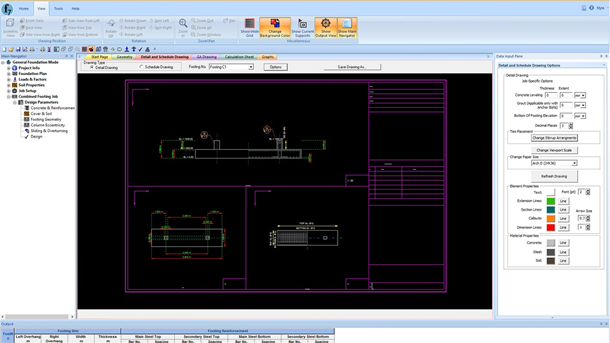

生成結構詳圖：利用在結構模型中建立的設計結果直接生成詳細的二維工程圖。使用軟件中提供的設置自定義工程圖的樣式和格式。
