船 舶 螺 旋 槳 結 構 分 析

基本介紹

對船舶的螺旋槳進行結構分析，分析螺旋槳在轉換方向時，船舶急停所受最大荷載工況下，螺旋槳的受力分析。要求計算螺旋槳每旋轉30°時，船體的受力分析，并根據相應規范對其進行強度校核。

圖 1 幾何模型

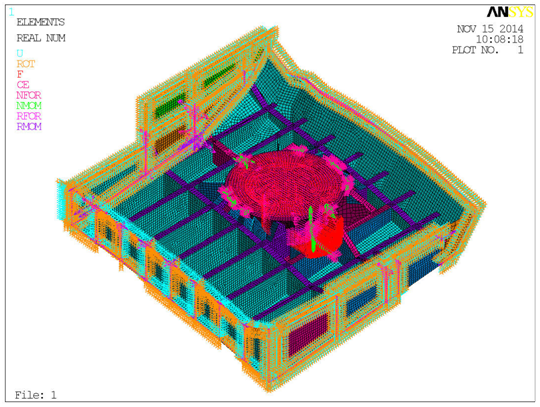

圖 2 有限元模型

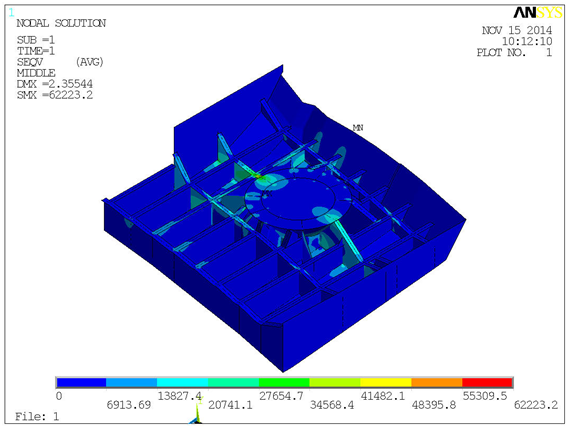

圖 3 螺旋槳在旋轉90°時的Von Mises 應力

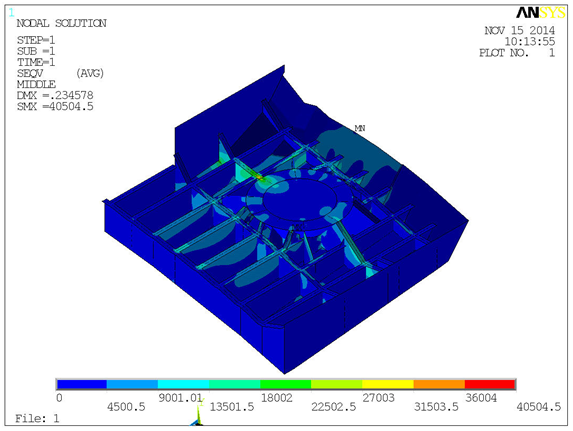

圖 4 螺旋槳在旋轉180°時的Von Mises 應力

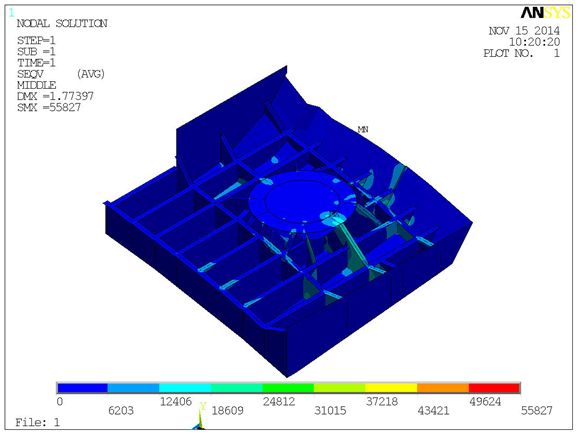

圖 5 螺旋槳在急停時的Von Mises 應力

　　結論于分析

從上面的分析中,船舶的最大應力都在允許的范圍內。因此這艘船可以承受舵螺旋槳推進的各個方向行動,他們滿足需求。
