掌握未來材料科技：Abaqus復合材料仿真與建模深度解析

2025/02/19

在現代工程領域中，復合材料因其高強度、輕質、耐腐蝕等特性，被廣泛應用于航空航天、汽車制造、船舶工程、體育用品等多個行業。然而，復合材料的復雜性和多樣性對設計和分析提出了很高的要求。Abaqus作為一款功能強大的有限元仿真軟件，以其豐富的材料模型、單元類型以及邊界條件設置，成為復合材料仿真與建模的首選工具。本文將深入探討Abaqus在復合材料仿真與建模中的應用，包括基本原理、建模流程、關鍵參數設置以及實際應用。

一、Abaqus復合材料仿真基本原理
Abaqus復合材料仿真基于有限元分析（FEA）的基本原理，通過離散化連續體為有限數量的單元，利用數值方法求解這些單元的力學行為，從而預測整個結構的響應。在復合材料仿真中，Abaqus考慮了復合材料的各向異性特性，即材料在不同方向上的力學性能不同。

1.層合板理論
對于層壓復合材料，Abaqus采用層合板理論進行仿真。該理論將復合材料看作由多層不同方向鋪設的薄板組成，每層具有獨立的材料屬性。通過計算各層的應力、應變和變形，可以預測整個層壓結構的整體性能。
2.失效準則
復合材料的失效模式多樣，包括纖維斷裂、基體開裂、分層等。Abaqus提供了多種失效準則，如最大應力準則、最大應變準則、Hashin準則等，用于判斷復合材料在不同加載條件下的失效情況。
3.漸進損傷分析
復合材料在受力過程中，往往會出現漸進的損傷累積過程。Abaqus支持漸進損傷分析，通過逐步降低受損單元的材料性能，模擬復合材料的損傷演化過程，直至最終失效。

二、Abaqus復合材料建模流程
Abaqus復合材料建模流程包括幾何建模、材料屬性定義、網格劃分、邊界條件和加載設置以及分析步設置等步驟。
1.幾何建模
在Abaqus中，可以通過直接創建幾何模型或導入外部CAD文件來建立復合材料的幾何模型。對于層壓復合材料，需要定義各層的厚度和鋪設角度。
2.材料屬性定義
為復合材料定義材料屬性時，需要指定基體和增強材料的彈性模量、泊松比、強度等參數。Abaqus提供了多種材料模型，如Engineering Constants、Lamina、Orthotropic、Anisotropic等，以適應不同復合材料的特性。其中，Lamina適用于二維模型，Engineering Constants適用于三維模型。
3.網格劃分
網格劃分是有限元分析的關鍵步驟之一。Abaqus提供了多種網格劃分方法，如自由網格、映射網格等。對于復合材料，通常采用殼單元或實體單元進行網格劃分。殼單元適用于薄板結構，而實體單元則適用于三維結構。在劃分網格時，需要確保網格密度足夠高，以準確捕捉復合材料內部的應力應變分布。
4.邊界條件和加載設置
在Abaqus中，可以通過施加位移、力、溫度等邊界條件和加載來模擬復合材料的實際工作環境。對于復合材料結構，通常需要考慮多種加載工況，如拉伸、壓縮、彎曲、扭轉等。邊界條件和加載的設置需要根據具體問題的需求進行靈活調整。
5.分析步設置
Abaqus提供了多種分析步類型，如靜力分析、動力分析、熱傳導分析等。對于復合材料仿真，通常需要根據具體問題選擇合適的分析步類型，并設置相應的求解器和收斂準則。此外，還需要考慮分析步的時間步長、輸出請求等參數。

三、Abaqus復合材料仿真關鍵參數設置
在Abaqus復合材料仿真中，關鍵參數的設置對仿真結果的準確性具有重要影響。以下是一些關鍵參數的設置方法：
1.鋪層順序與角度
鋪層順序和角度對復合材料的力學性能具有顯著影響。在Abaqus中，可以通過調整各層的鋪設角度和順序來優化復合材料的性能。鋪層順序和角度的設置需要根據具體問題的需求進行靈活調整，以達到最佳的力學性能。
2.界面屬性
界面屬性對復合材料的整體性能具有重要影響。在Abaqus中，可以通過設置界面摩擦系數和界面強度來模擬不同界面結合情況對復合材料性能的影響。界面屬性的設置需要根據具體問題的需求進行靈活調整，以確保仿真的準確性。
3.失效準則與損傷演化
選擇合適的失效準則和損傷演化模型對于準確預測復合材料的失效行為至關重要。在Abaqus中，可以根據具體問題的需求選擇合適的失效準則和損傷演化模型，并通過實驗驗證和參數優化來提高仿真的準確性。失效準則和損傷演化模型的選擇需要根據復合材料的特性和加載條件進行綜合考慮。
4.網格密度與收斂性
網格密度對仿真的準確性和計算效率具有重要影響。在Abaqus中，需要通過實驗驗證和收斂性分析來確定合適的網格密度，以確保仿真的準確性和高效性。網格密度的設置需要根據具體問題的需求和計算資源進行合理平衡。

四、Abaqus復合材料仿真應用
Abaqus復合材料仿真在航空航天、汽車制造、船舶工程等多個領域具有廣泛應用。以下是一些實際應用案例：

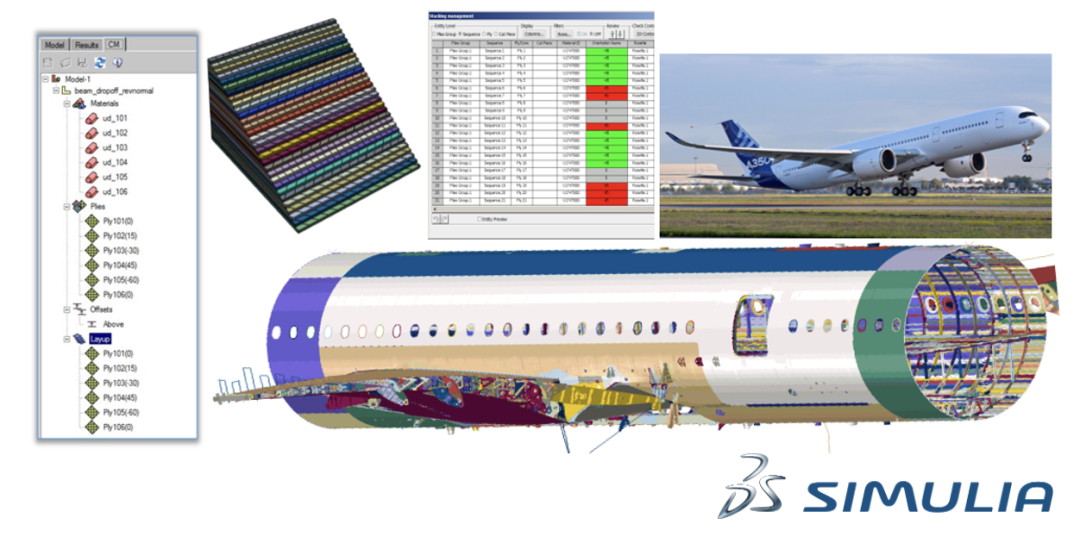

1.航空航天領域
在航空航天領域，復合材料被廣泛應用于飛機機翼、機身、發動機葉片等關鍵部件。Abaqus復合材料仿真可以準確預測這些部件在復雜工況下的力學性能和失效行為，為設計和優化提供有力支持。例如，通過Abaqus仿真分析，可以評估不同鋪層順序和角度對飛機機翼強度和剛度的影響，從而優化機翼設計。

2.汽車工業
在汽車制造領域，復合材料被用于車身、底盤、發動機罩等部件的輕量化設計。Abaqus復合材料仿真可以模擬復合材料在汽車碰撞、高速行駛等工況下的力學響應和失效行為，為輕量化設計和安全性評估提供可靠依據。例如，通過Abaqus仿真分析，可以評估不同復合材料在汽車車身結構中的應用效果，從而優化車身設計，提高車輛的安全性和舒適性。

3.船舶工程領域
在船舶工程領域，復合材料被用于船體結構、甲板、艙壁等部件的制造。Abaqus復合材料仿真可以預測這些部件在波浪、風載等復雜工況下的力學性能和失效行為，為船舶的設計和制造提供有力支持。例如，通過Abaqus仿真分析，可以評估不同復合材料在船體結構中的應用效果，從而優化船體設計，提高船舶的耐波性和航行安全性。

Abaqus作為一款功能強大的有限元仿真軟件，在復合材料仿真與建模方面展現出了卓越的能力。通過深入理解Abaqus的基本原理和建模方法，結合關鍵參數的設置與優化，科研人員和工程師可以更加準確地模擬復合材料的力學行為和失效機制，為復合材料的廣泛應用提供有力支持。
