壓力管道設計常用軟件

管道國內外常用的壓力管道設計軟件有很多種。以下簡單的介紹幾種：

一、壓力管道應力分析軟件：

1、Caesar II：是由美國COADE公司研發的壓力管道應力分析專業軟件。它既可以分析計算靜態分析，也可進行動態分析。CAESARII向用戶提供完備的國際上的通用管道設計規范，使用方便快捷?，F在很多設計院都在使用這個軟件；

2、Bentley AutoPIPE ：是一個全面集成的管道分析與設計解決方案，包括類似 CAD 的一流圖形界面以及獨特的對象技術、快速分析、逼真的動畫和可視化工具以及國際設計規范。

3、PipeNet：PIPENET系列產品包括標準模塊、消防模塊以及瞬態模塊，其中每個模塊都是獨立運行的軟件。這個軟件中的瞬態模塊用于工業管網和消防管網的動態分析、模擬仿真和數值計算（其具體功能包括：水錘（汽錘）分析、管道振動分析、動態力的數值計算、泵閥的啟停設計、控制系統的動態響應模擬、關鍵設備（安全閥、蓄能器、真空破壞閥、箱體等等）的選型和動態響應模擬等等，并提供數值計算報告、動態力的計算數值輸出、波形圖的輸出、編輯、比對等功能。）。

小編個人傾向于使用Bentley AutoPIPE，作圖效率高，高效、集成式、高質量的管道分析AutoPIPE已成為全球領先的EPC公司的首選解決方案。20年以來，這款管道分析綜合軟件廣泛應用于全球的低端和高端管道項目，涵蓋電力、石油天然氣、石化、航海和核能領域。在ISO9001核能質量保證體系的支持下，可大大加快工程管道系統的建設速度。

二、壓力管道設計、制圖軟件：

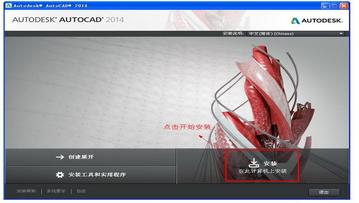

1、AutoCAD：主要是二維作圖，特點：制圖效率高，修改方便，但是如果空間想象力不高，制圖容易出現錯誤，AutoCAD里面也含有三維設計模塊，但是不含屬性，對管道設計來說不適用。

2、PDS：PDS 是由美國INTERGRAPH 公司研制開發的大型工廠設計應用軟件。特點：自動化工程提高效率；三維建模過程幫助設計人員更好地設計；支持動態瀏覽，在工廠未施工之前操作維護人員可進行交互式地觀看；碰撞檢查減少現場返工；精確的材料報告減少費用；以設計規范為驅動的設計及檢查提高設計的精確度；國內最早引進的三維設計軟件；

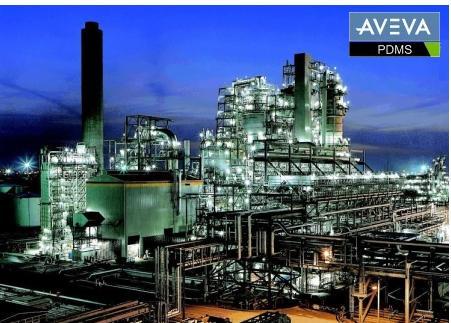

3、PDMS：PDMS是英國AVEVA公司（原CADCentre公司）的旗艦產品，自從1977年第一個PDMS商業版本發布以來，PDMS就成為大型、復雜工廠設計項目的首選設計軟件系統。特點：全比例三維實體建模，而且以所見即所得方式建模；通過網絡實現多專業實時協同設計、真實的現場環境，多個專業組可以協同設計以建立一個詳細的3D數字工廠模型，每個設計者在設計過程中都可以隨時查看其它設計者正在干什么；交互設計過程中，實時三維碰撞檢查，PDMS能自動地在元件和各專業設計之間進行碰撞檢查，在整體上保證設計結果的準確性；擁有獨立的數據庫結構，元件和設備信息全部可以存儲在參數化的元件庫和設備庫中，不依賴第三方數據庫；開放的開發環境，利用ProgrammableMacroLanguage可編程宏語言，可與通用數據庫連接，其包含的AutoDraft程序將PDMS與AutoCAD接口連接，可方便地將二者的圖紙互相轉換，PDMS輸出的圖形符合傳統的工業標準；現在國內設計院用的這個軟件比較多；

4、CADWorx：CADWorx Plant Professional 2013是美國Intergraph公司研發的基于AutoCAD平臺的完全兼容AutoCAD命令的3D工廠設計軟件。CADWorx 采用全新的建模模式，是繼Smart Plant 3D，PDS后又一款具有超前革新意識的力作。這是一款在AutoCAD基礎上開發的軟件，這個軟件小編使用的使用實在12年，用起來的挺方便的，價格是大約10萬一個點，有獨立的數據庫，做起來也比較簡單，個人覺得很實用；

5、其他：SolidWorks（用過一次，個人覺得不是很好用，適合機械設計）、

SmartPant3D（很可惜沒使用過）、PDsoft（沒使用過，據說比較好用）；
