線性分析與非線性分析的區別
線性分析：指在分析過程中，外載荷與模型的響應之間為線性關系，且去掉載荷后，模型能夠恢復至初始狀態。
非線性分析：指在外載荷作用下，系統的響應（如應力、應變、位移）與載荷之間不滿足線性關系，或者系統的剛度隨變形而變化的分析方法。
兩者的區別
1.基本假設：線性分析：假設系統的響應與激勵之間是線性的。
非線性分析：不假設系統的響應與激勵之間是線性的，而是考慮非線性關系。Abaqus非線性分析能夠更準確地描述和處理材料、幾何和邊界條件中的非線性行為。
分析類型
1.材料非線性：當材料的應力-應變關系不是線性的時，就需要進行材料非線性分析。這包括了許多材料在特定條件下的行為，如金屬的塑性變形、橡膠的超彈性、混凝土的非線性開裂和壓碎等。在Abaqus中，可以通過定義材料的非線性本構模型來模擬這些行為。
2.幾何非線性：當結構的幾何形狀和尺寸在加載過程中發生顯著變化時，就需要考慮幾何非線性。這通常發生在大變形、大轉角或大應變的情況下。Abaqus中的幾何非線性分析能夠考慮結構的幾何變化對剛度的影響，從而更準確地模擬結構的真實行為。
3.接觸非線性：當結構的不同部分在加載過程中可能接觸或分離時，就涉及到了接觸非線性。接觸面積和接觸力隨加載過程而變化，這使得接觸問題變得復雜。Abaqus提供了強大的接觸分析功能，可以模擬各種接觸行為，包括自接觸、面面接觸和點面接觸等。
4.狀態非線性（也稱為路徑相關性或歷史依賴性）：某些材料的性質或結構的響應不僅取決于當前的應力狀態，還取決于它們的歷史狀態或加載路徑。例如，土體的固結過程、金屬的蠕變和松弛等都屬于狀態非線性問題。Abaqus能夠模擬這些具有歷史依賴性的非線性行為。
5.非線性動力學：在動態加載條件下，結構可能表現出非線性響應，如振動、沖擊或爆炸等。Abaqus提供了隱式和顯式兩種非線性動力學求解器，以應對不同類型的非線性動力學問題。隱式求解器適用于靜態和低頻動態問題，而顯式求解器則適用于高速沖擊和高度非線性問題。
6.組合非線性：在實際工程中，許多結構同時受到多種非線性因素的影響，如材料非線性、幾何非線性和接觸非線性等。Abaqus能夠同時考慮這些非線性因素，進行組合非線性分析，以更準確地模擬結構的真實行為。
1.復雜性：非線性分析需要考慮更多的變量和因素，如材料的非線性本構關系、幾何形狀的變化、接觸條件的改變等。
2.計算量大：由于非線性分析需要迭代求解，且每次迭代都可能需要重新計算整個模型的響應，因此計算量通常比線性分析大得多。
3.結果準確性高：非線性分析能夠更準確地模擬實際工程問題中的復雜現象和行為，提高分析結果的準確性和可靠性。
1.前處理：
創建幾何模型：使用Abaqus/CAE等建模工具創建結構的幾何模型。
定義材料和截面屬性：選擇適當的材料模型，并定義材料的非線性性質（如屈服強度、硬化規則等）。
裝配模型：將部件裝配成整體模型。
網格劃分：采用合適的網格劃分策略，確保網格質量滿足非線性分析的要求。
創建分析步：設置非線性分析步，并定義相應的輸出變量和收斂準則。
定義載荷和邊界條件：根據實際問題定義模型的載荷和邊界條件。
2.求解：
提交作業進行計算。Abaqus采用增量/迭代技術求解非線性問題，通過不斷調整載荷增量和迭代次數來逼近真實解。
3.后處理：
使用Abaqus提供的后處理工具查看和分析結果，如應力、應變、位移分布等。
對結果進行驗證和評估，確保分析結果的準確性和可靠性。注意事項
1.材料模型選擇：選擇適當的材料模型對于準確描述物體的非線性行為非常重要。
2.收斂準則：非線性分析通常需要進行迭代計算，因此需要定義合適的收斂準則和容限以確保計算的準確性和穩定性。
3.網格精度：合適的網格劃分對于非線性分析結果的準確性和收斂性至關重要。細化網格可以提高結果的精度，但也會增加計算時間和資源消耗。
4.求解器選擇：Abaqus提供了多種求解器（如標準求解器、顯式求解器等），選擇適當的求解器可以提高求解效率和穩定性。
5.接觸問題處理：接觸問題是非線性分析中的難點之一，需要合理設置接觸對、接觸算法和接觸參數以確保分析的準確性。

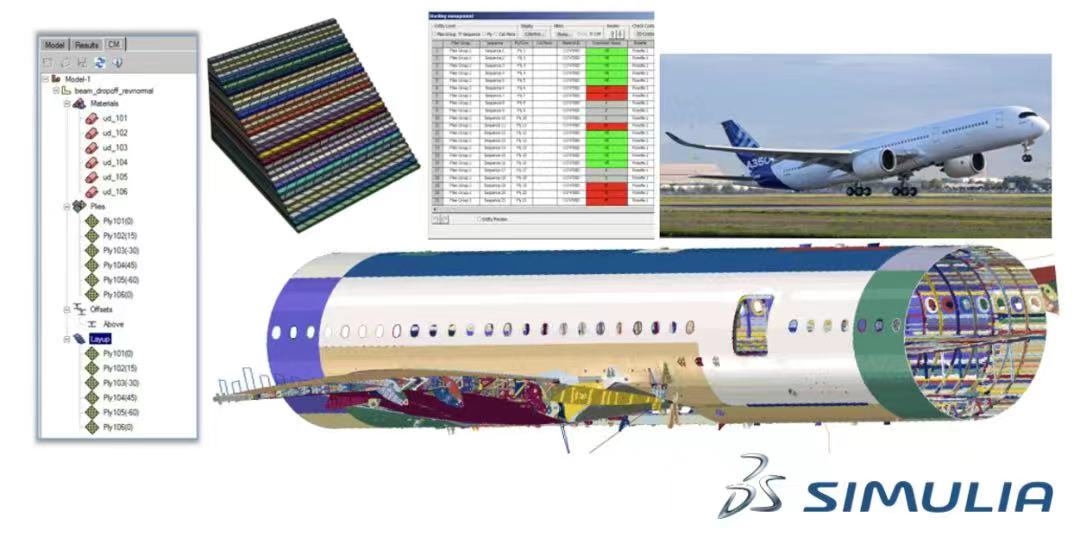

隨著科技的飛速發展，復合材料因其優異的性能，如高比強度、高比剛度、良好的耐腐蝕性和可設計性，在航空航天、汽車、船舶、能源及建筑等眾多領域得到了廣泛應用。為了更準確地預測復合材料的力學行為、優化設計并確保產品的安全性與可靠性，數值仿真技術成為了不可或缺的工具。其中，Abaqus作為一款功...
