CATIA在鋼結構橋梁BIM正向設計中的核心應用與優勢

隨著BIM技術的快速發展，其在復雜工程項目中的應用日益廣泛，特別是在鋼結構橋梁的設計領域。CATIA，作為一款功能強大的三維設計軟件，憑借其參數化建模、高度可定制化和強大的數據集成能力，在鋼結構橋梁的BIM正向設計中發揮著重要作用。本文將深入探討CATIA在鋼結構橋梁BIM正向設計中的應用及其帶來的優勢。


核心應用
鋼結構橋梁以其強度高、重量輕、施工速度快等優勢，在現代交通建設中占據重要地位。然而，其復雜的結構設計和精細的施工要求也對設計工具提出了更高要求。BIM技術作為建筑行業的革新力量，通過數字化手段實現了設計、施工、運維等全生命周期的信息集成與共享。CATIA作為BIM技術的重要工具之一，在鋼結構橋梁的正向設計中展現出了巨大潛力。

1.參數化建模與快速設計

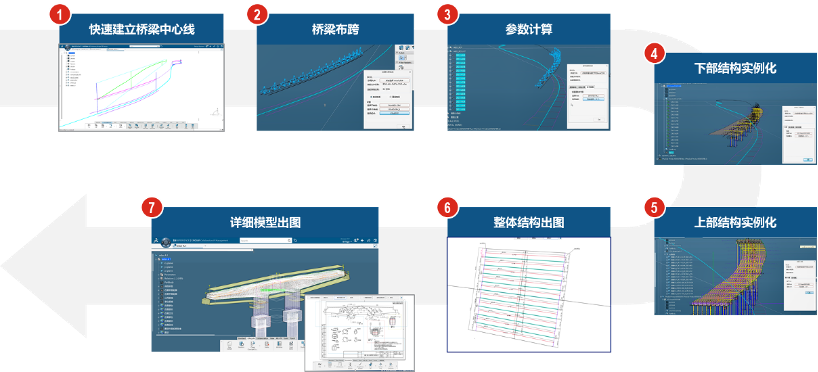

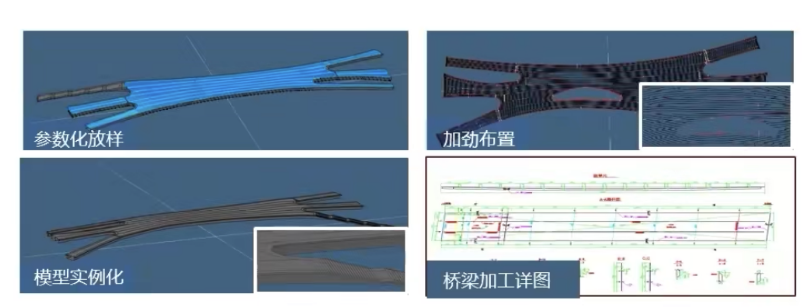

骨架模型與構件庫：利用CATIA軟件建立鋼結構橋梁的骨架模型，并結合構件庫進行快速組裝，能夠迅速將模型細化至施工級別。這種方法不僅提高了建模效率，還確保了模型精度達到施工圖要求。

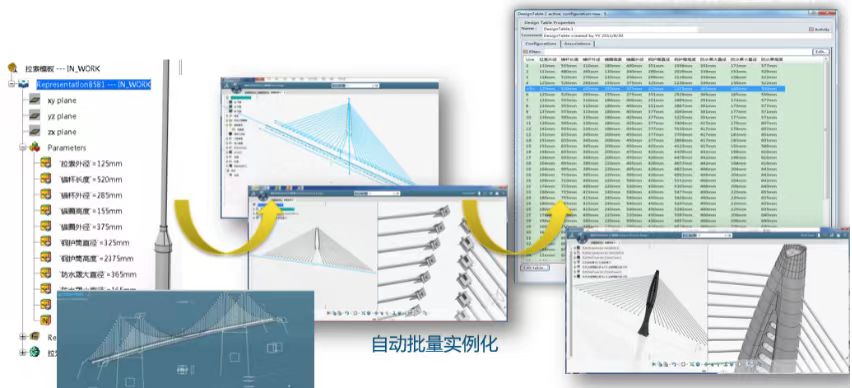

參數化設計：通過修改模型參數來驅動模型變化，實現快速調整和優化設計。這種參數化設計方式縮短了修改時間，提高了工作效率，使設計人員能夠更專注于設計本身。

2.三維可視化與協同設計

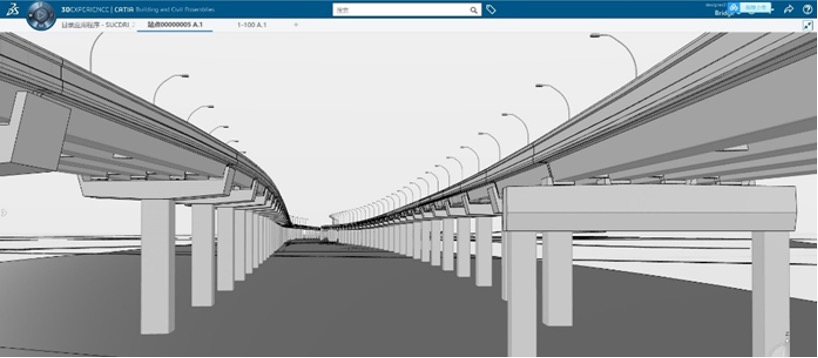

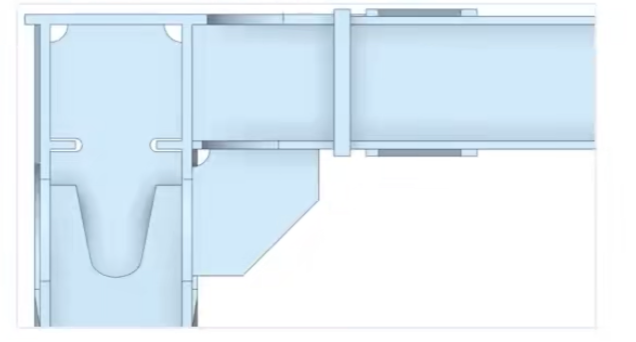

三維可視化：CATIA軟件的三維可視化功能能夠直觀展示構件間的空間位置關系，幫助設計人員更好地理解設計意圖，并針對復雜節點施工建設方案進行討論和優化。
協同設計：支持多專業間的協同工作，通過構建精細化的模型，制定統一的編碼標準與數據傳遞規則，實現橋梁的三維BIM正向設計。這種協同設計方式打破了傳統設計中各專業間的壁壘，提高了設計效率和質量。

3.設計優化與碰撞檢查
設計優化：利用BIM技術的三維模型進行構造設計優化，如鋼錨箱剪力釘布置優化、錨固區段鋼梁腹板受力優化等。通過模型計算和分析，優化大橋主體鋼結構設計，提高橋梁的整體性能。
碰撞檢查：在三維模型中進行碰撞檢查，確保設計成果的可實施性。通過軟件校核內部檢修空間等關鍵部位，避免施工過程中出現沖突和錯誤。

4.自動生成圖紙與BOM表
圖紙生成：模型與圖紙關聯，三維模型能夠自動批量生成多角度二維圖紙。當模型調整后，圖紙也會自動做出相應更新，減少了重復勞動和錯誤。
BOM表生成：自動生成BOM表（物料清單），支持快速提取加工原材清單，輔助工程算量及生產加工。

5.創新應用與施工精度提升
創新應用：結合BIM技術的創新應用，如斜拉索的垂度修正、梁體預拱修正等，提高了橋梁施工精度。同時，VR技術等也被用于輔助設計全橋排水系統、優化鋼混結合段錨固構造等。
施工精度提升：通過BIM正向設計，將施工期的難點前置，減少了施工過程中的變更和返工，提高了施工效率和質量。

應用優勢
CATIA在鋼結構橋梁BIM正向設計中的應用優勢主要體現在以下幾個方面：
1.高效精確的參數化建模
CATIA以其強大的參數化建模能力，使得鋼結構橋梁的設計過程更加高效和精確。設計師可以通過設置和調整模型參數，快速生成符合要求的橋梁結構模型。這種參數化設計方式不僅提高了建模速度，還確保了設計數據的準確性和一致性，為后續的設計優化和施工模擬提供了堅實的基礎。

2.三維可視化與直觀溝通
CATIA的三維可視化功能使得鋼結構橋梁的設計成果能夠以直觀、生動的方式展現給設計師和項目團隊。通過三維模型，設計師可以清晰地查看橋梁的整體布局、結構細節和節點構造，從而更準確地理解設計意圖和發現潛在問題。此外，三維模型還便于與其他專業人員進行溝通和協作，促進了設計信息的共享和交流。

3.設計優化與碰撞檢測

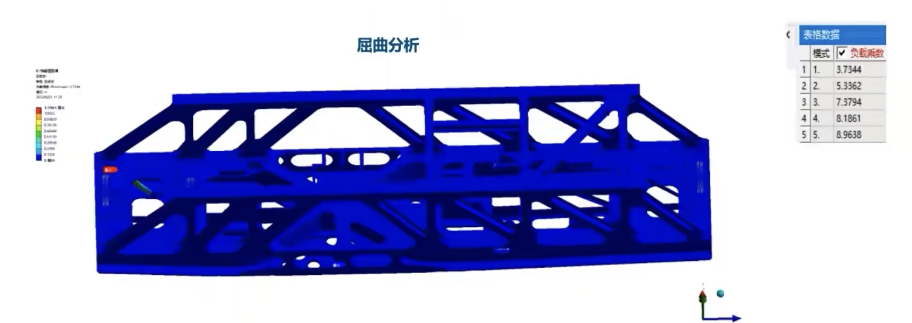

CATIA提供了先進的模擬分析和碰撞檢測工具，使得鋼結構橋梁的設計優化和沖突解決變得更加便捷和高效。設計師可以利用這些工具對橋梁結構進行靜力學、動力學等分析，評估其受力性能和穩定性，從而發現設計中的不足并進行優化。同時，碰撞檢測功能可以在設計初期就發現并解決潛在的碰撞問題，避免了施工過程中的返工和延誤，降低了施工風險和成本。

4.數據集成與信息共享
CATIA作為BIM技術的重要工具之一，支持與其他BIM軟件和系統的集成與信息共享。這使得鋼結構橋梁的設計信息能夠在不同設計階段、不同專業之間順暢傳遞和共享，提高了信息的一致性和完整性。設計師可以通過CATIA平臺獲取到最新的設計數據、施工圖紙和工程文檔等信息，從而更好地指導施工和運維工作。
5.自動化與智能化設計
CATIA的自動化和智能化設計功能進一步提升了鋼結構橋梁的設計效率和質量。通過預設的模板和規則，CATIA可以自動生成部分設計內容和文檔，減輕了設計師的重復勞動。同時，智能化設計功能可以根據設計師的輸入和選擇，自動調整和優化設計方案，使得設計過程更加智能化和高效化。

6.支持復雜結構設計與分析

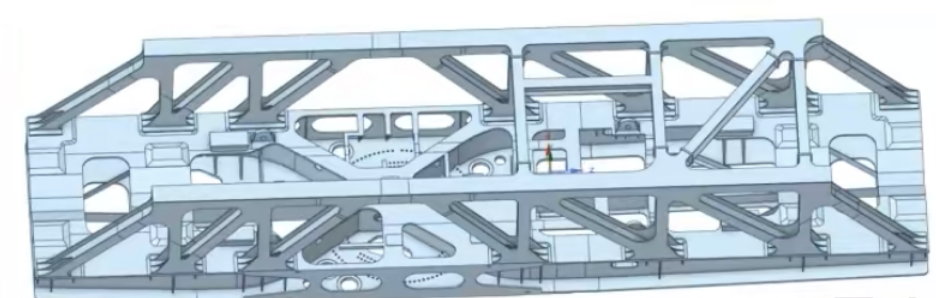

鋼結構橋梁往往具有復雜的結構形式和多樣的節點構造。CATIA憑借其強大的建模和分析能力，能夠輕松應對這些復雜設計挑戰。設計師可以利用CATIA的精確建模工具創建復雜的結構模型，并利用其分析功能對結構進行深入的力學分析和優化。這種能力使得CATIA成為鋼結構橋梁設計中不可或缺的工具之一。

綜上所述，CATIA在鋼結構橋梁BIM正向設計中的應用優勢主要體現在高效精確的建模、三維可視化與直觀溝通、設計優化與碰撞檢測、數據集成與信息共享、自動化與智能化設計以及支持復雜結構設計與分析等方面。這些優勢使得CATIA成為鋼結構橋梁設計領域中的首選工具之一。
