變電站智能化設計：電氣一次和二次設計方式

2024/06/04

隨著電力需求的不斷增長和技術的不斷進步，變電站作為電力系統的重要組成部分，其設計的高效性和準確性變得尤為重要。變電站電氣一次和二次設計作為變電站設計的核心環節，直接影響著變電站的安全運行和供電質量。下面，我們一起看看變電站電氣一次和二次設計是什么，有什么區別以及如何快速完成設計。

微信圖片_20240604165250

電氣一次和二次設計的區別

電氣一次設計和二次設計在電力系統設計中扮演著不同的角色，它們之間存在顯著的區別，主要包括以下幾個方面：

1.設計內容：
電氣一次設計：主要關注電力系統中的主設備、主接線和主運行方式的設計。這包括發電機、變壓器、斷路器、隔離開關、母線、電力電纜和輸電線路等設備的選型、布置和接線設計。

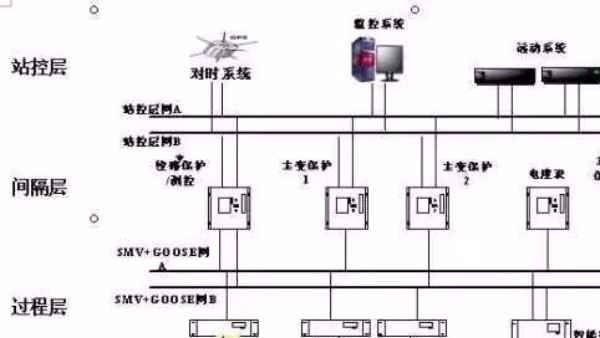

電氣二次設計：主要關注對一次設備的控制、保護、測量等二次系統的設計、配置和調試。它涵蓋了繼電器、自動裝置、計算機測控裝置、通信設備、信號設備、控制電纜等的設計。

2.設計目標：電氣一次設計：確保電力系統主設備的安全、可靠運行，滿足電力系統傳輸和分配電能的需求。電氣二次設計：通過控制、保護和測量等二次系統，實現對一次設備的監測、控制、保護和信息交換，保障電力系統的穩定運行，提高供電質量。

3.設計范圍：電氣一次設計：通常涉及整個電力系統的主設備和主接線設計，范圍較廣。
電氣一次主接線圖（220KVA1典設）

電氣二次設計：主要關注一次設備的控制和保護系統，范圍相對集中，但涉及的技術細節較多。

4.設計方法：電氣一次設計：主要依據電力系統的電壓等級、容量、傳輸距離等因素，選擇合適的設備、布置方案和接線方式。電氣二次設計：需要深入理解一次設備的運行特性和保護需求，采用合適的控制、保護和測量技術，設計合理的二次系統。

5.調試和維護：電氣一次設計：主要關注設備的安裝、調試和日常運行維護。電氣二次設計：在二次系統調試和維護中，需要關注控制、保護和測量裝置的配置、參數設置和故障排查等方面。
綜上所述，電氣一次設計和二次設計在電力系統設計中具有不同的側重點和任務。一次設計關注電力系統的主設備和主接線設計，確保電力系統的基本功能；而二次設計則關注對一次設備的控制、保護和測量等二次系統的設計，保障電力系統的穩定運行和提高供電質量。在實際應用中，二者相輔相成，共同構成了完整的電力系統設計。

微信圖片_20240604165538

如何快速完成變電站電氣一次和二次設計

Bentley Substation是一款功能強大的變電站設計軟件，提供一系列綜合集成的功能，使整個設計過程更快速、更簡便、更高效。

一次設計：Substation具有直觀的操作界面和豐富的設備庫，可以方便地選擇設備和繪制接線圖，幫助工程師快速完成變電站的電氣一次設計。同時，它還支持多種計算和分析功能，如短路電流計算、負荷計算等，提高了設計的準確性和效率。

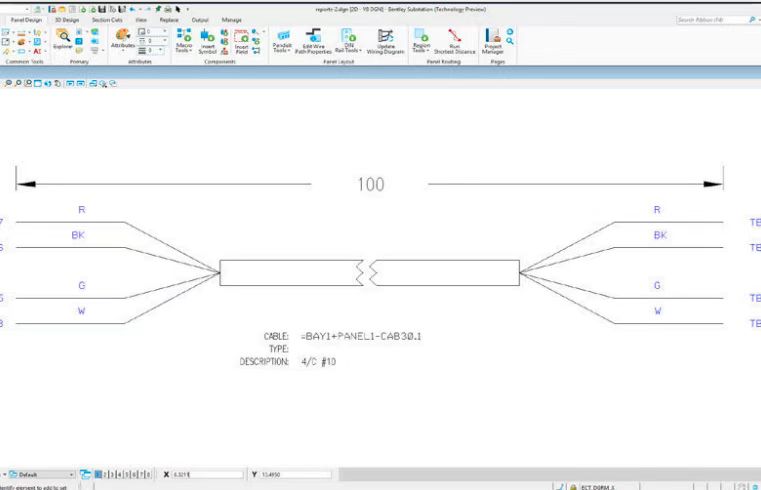

二次設計：在電氣二次設計中，Substation同樣發揮著重要作用。該軟件支持二次系統的設計和配置，可以方便地繪制二次系統圖、配置保護定值、設置控制邏輯等。以此同時，它還支持與一次設計的協同工作，確保一次和二次設計的協調性和一致性。

此外，Substation還具有以下功能：
1.創建智能信息模型

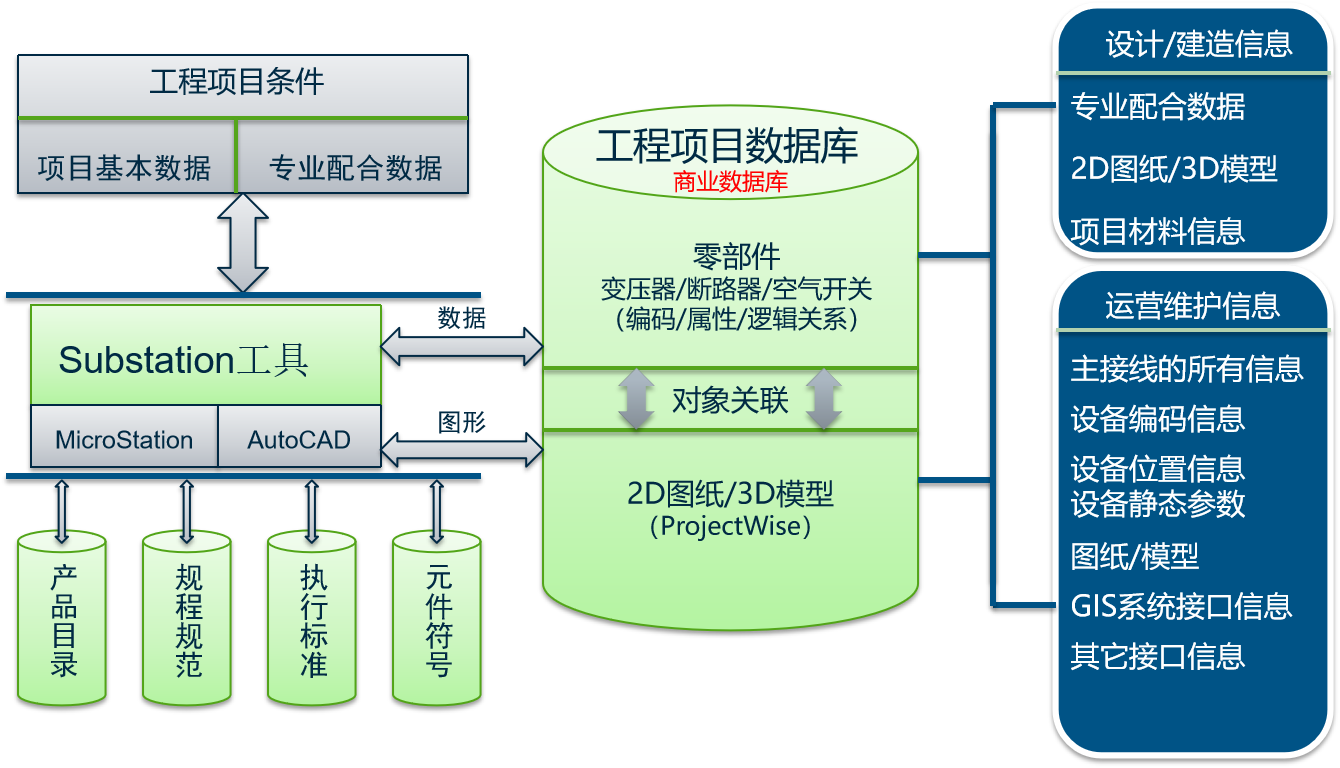

Substation 使用智能信息模型，將直觀的三維建模、強大的電氣設計功能以及物料清單和報告自動生成整合在集成化的獨立應用程序中，共同促成項目在最短的時間內竣工、獲批和運營。

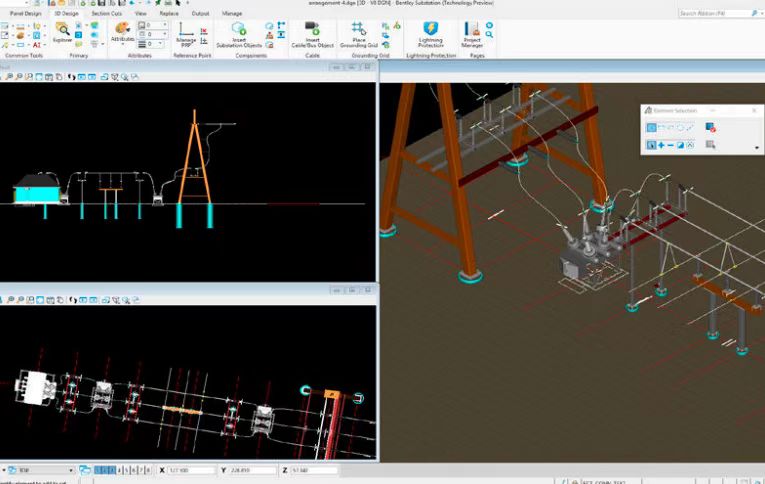

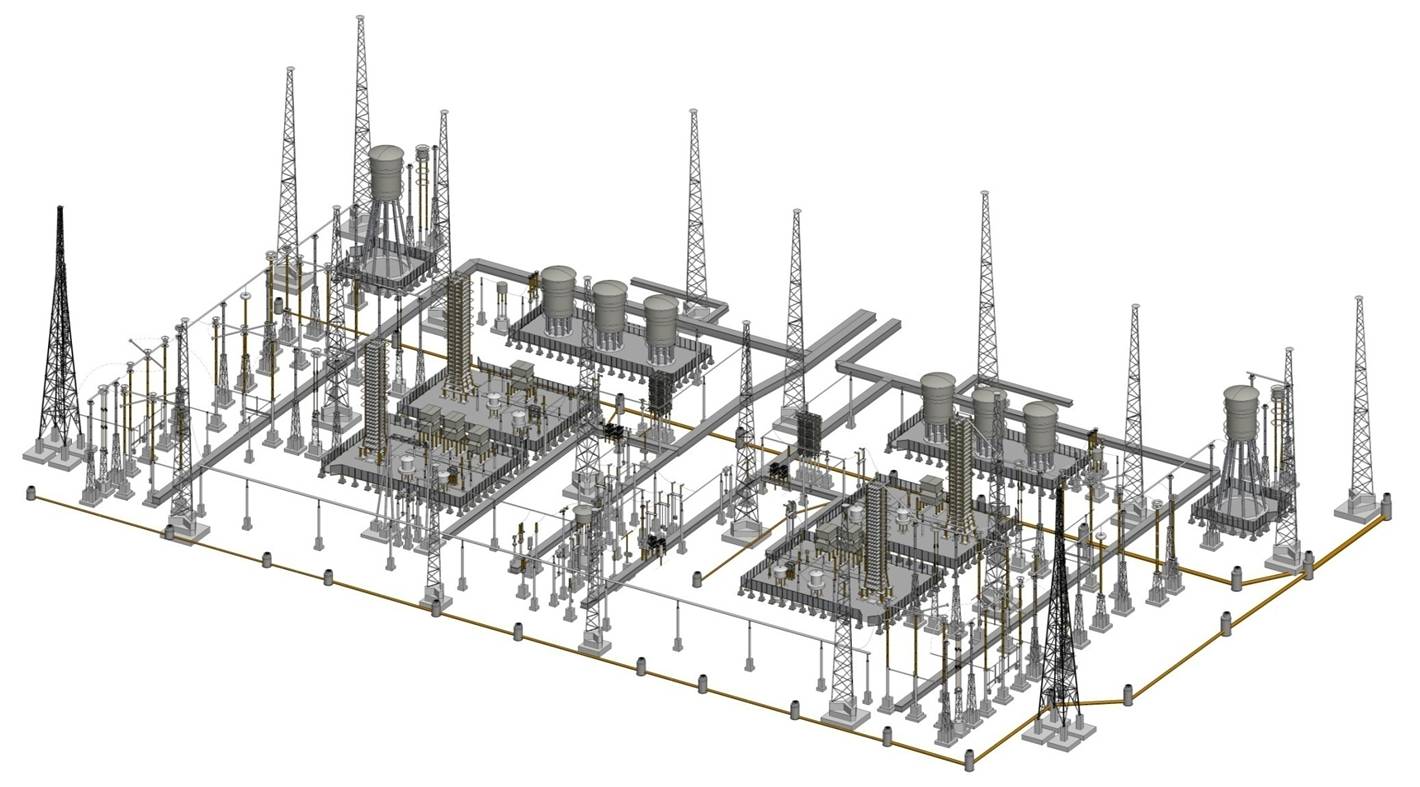

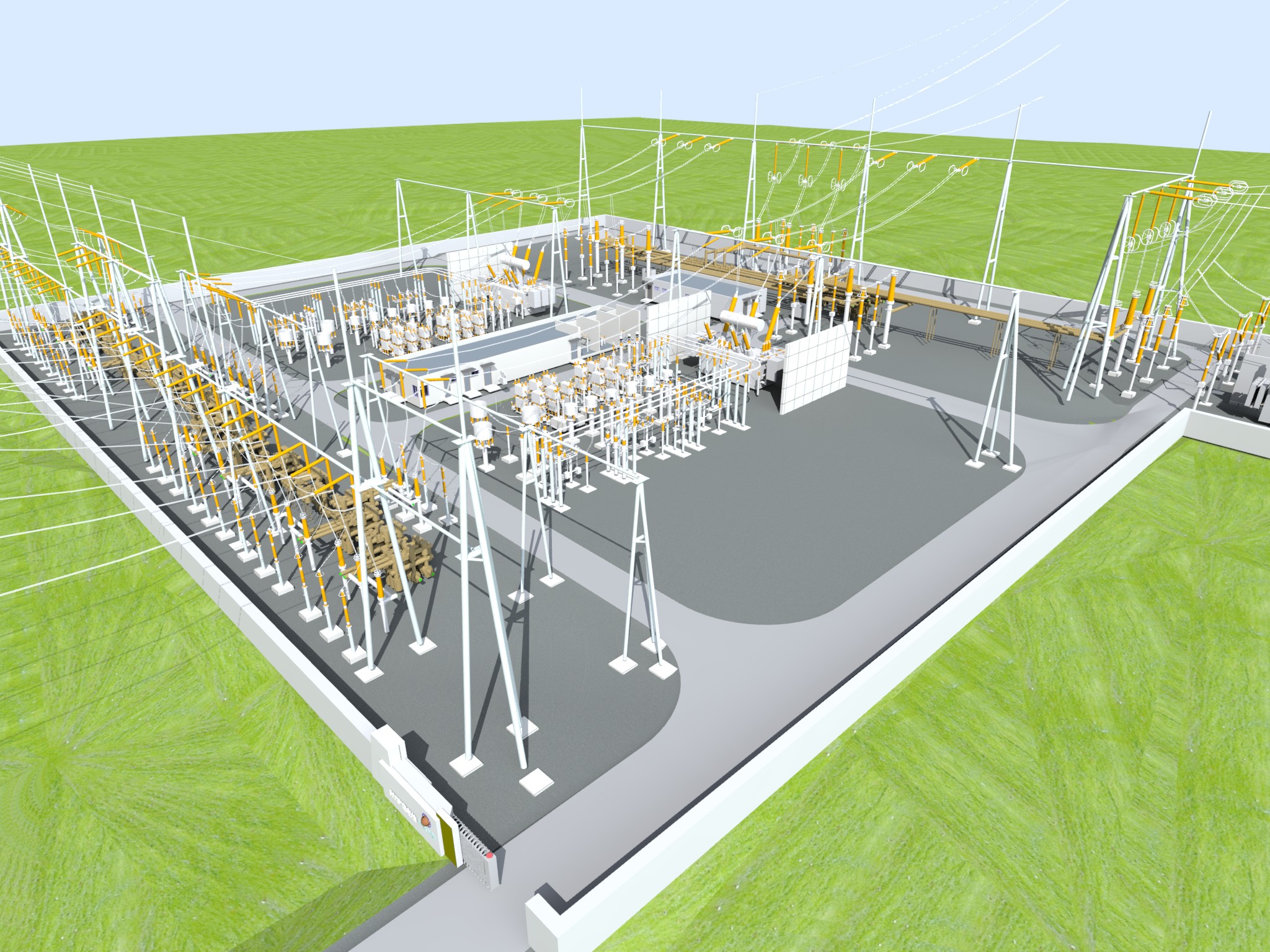

2.輕松完成三維模型設計借助三維模型可以更容易地可視化和記錄變電站設計計劃，創建精確的物料清單，執行碰撞檢查和凈距校驗。模型中每個對象都與部件數據庫鏈接，從而能提供組件數據，以及與該部件關聯的任何附件的信息。掛接點將相關對象連接在一起，使其自動咬合在一起，并作為一個整體移動。動態視圖支持三維圖形和二維圖紙的同步顯示及更新。Substation 提供用于設計或分析接地網絡、防雷保護和電纜弧垂的一系列功能，還提供用于查看和確認現有變電站的增強功能。Substation 可利用二維設計、三維模型以及點云數據的組合，有效支持已有變電站的擴建及改造設計。
