變電站怎么進行數字化設計？

隨著信息化建設在工程領域的浪潮不斷洶涌，三維數字化設計已經不再是一種趨勢，而是一種未來，它深入到了每個工程設計人員的日常工作中。三維設計、協同工作、數字化移交等，這些過去覺得不可能實現的概念，正在變成現代工程設計的核心技術。

在變電領域，面對層出不窮的新技術，我們又該如何進行數字化設計？下面，我們一起來看下，變電領域會遇到哪些難題。



變電領域 數字化設計難題

1.數字化電網要求

建設數字化智能電網的主要技術手段是信息化。即在現有物理電網的基礎上建立相應的信息網，以全面提高電網的智能化。電網的信息化使得設計的數字化成為必然。目前，數字化設計正逐漸成為電力行業設計技術的準入門檻。



2.電網設計技術難度增加

電網的復雜程度不斷增加。隨著信息化技術的發展，BIM、5G、物聯網等新技術和新電網建設方案的不斷出現，以翻改舊工程為主的方式已經不能滿足需要，需要更加精細化設計手段。

3.設計效率的限制

傳統設計模式下，變電站設計方法效率低下，容易引發重復工作。由于沒有一個協作的設計流程，每個設計專業（場地、結構、模型和電氣）都必須為自己單獨創建變電站模型，從而導致了設計不一致、沖突問題及返工現象。此外，該工作流還使得設計團隊無法向施工方提供一個全面的變電站模型。



變電站的整體設計工作是由多專業相互協同完成的，多專業協同設計能減少用于溝通的時間，從而提高溝通的精確度，解決提高設計效率過程中至關重要的瓶頸問題。

4.變電設計水平提升的要求

從變電項目的全生命周期管理的角度看，設計過程就是工程信息建立的過程，其信息將作用于采購、施工、運行、資產管理等全生命周期。也就是說“設計是電網信息的源頭”?，F有的以二維圖紙為表達形式的模式，與以數據庫為核心的電網信息化系統很難對接。只有作為源頭的設計行業率先實現信息化設計，才能為整個電網的信息化提供強勁的數字化引擎。



變電領域 數字化設計解決方案

·對于新電站

OpenUtilities Substation 一款用于智能化變電站電氣和模型設計的集成軟件產品，為智能變電站模型的創建提供支持。通過互相連接和交叉參考的三維和電氣原理圖紙，避免返工、減少錯誤并增強協作。通過自動錯誤檢查、物料清單和自動提取施工圖，獲取最佳實踐并強制執行標準。

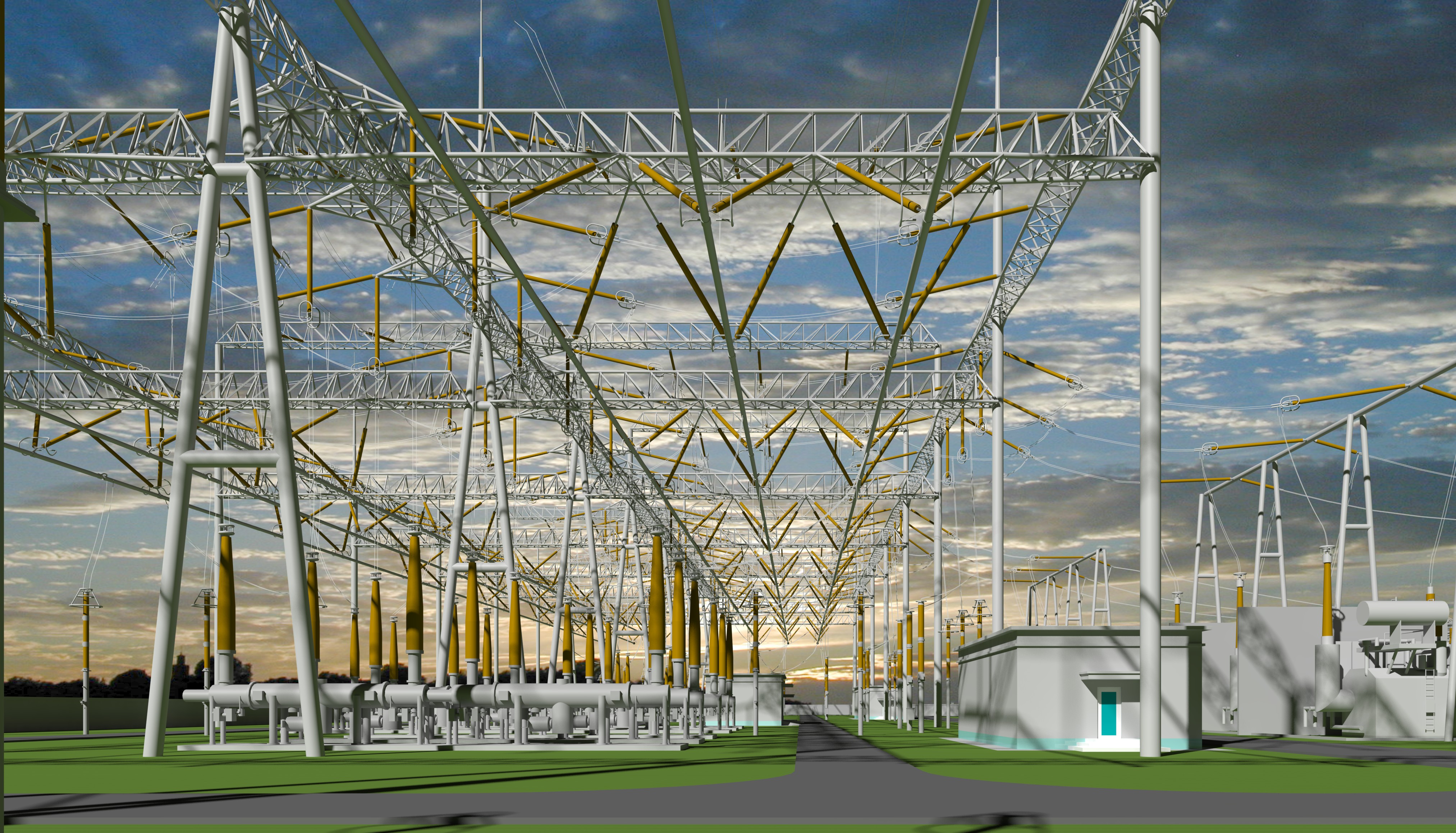

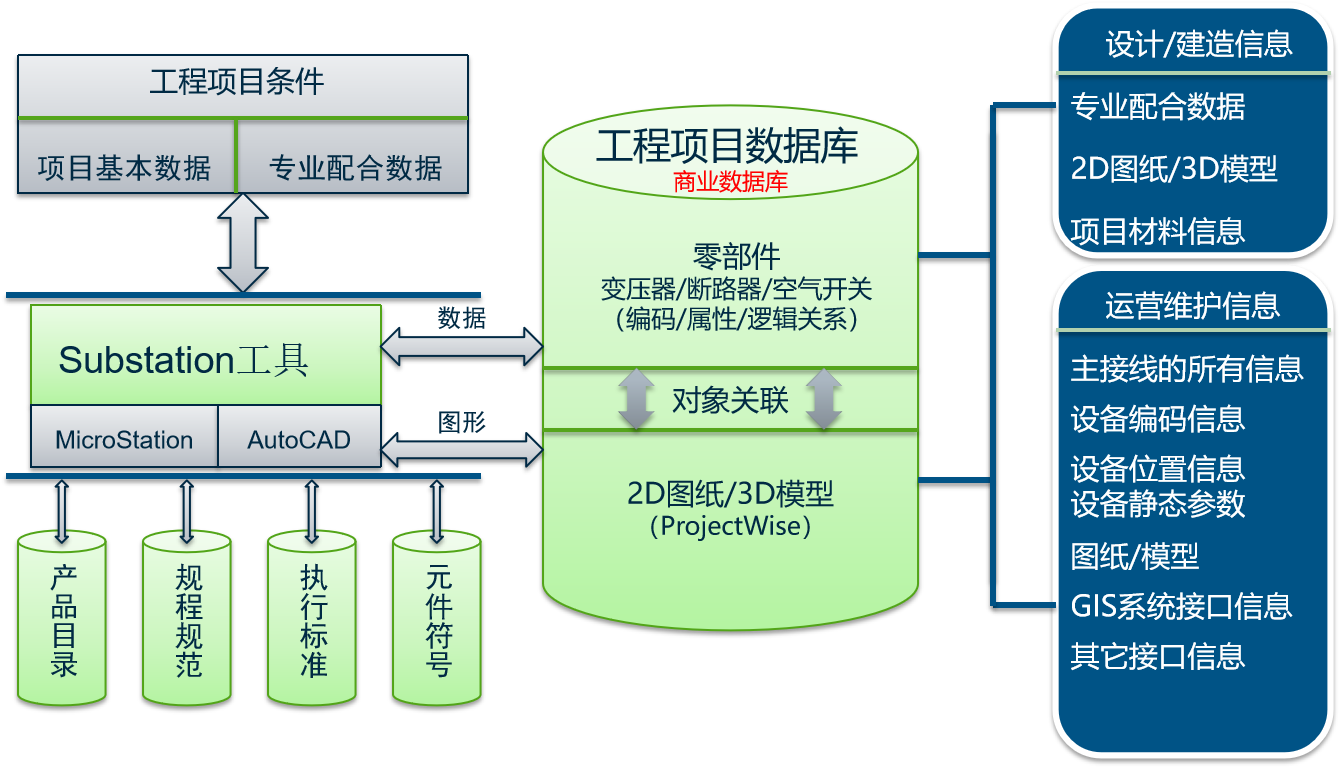

利用OpenUtilities Substation，設計單位可以從智能對象數據庫中輕松地創建智能三維變電站模型，利用模型來生成、創建、關聯和保持二維工程圖、電路原理圖和報告之間的一致性。當您的項目從設計階段進入后續階段時，可以實現效率最大化，并通過分享所制作的三維模型來加快施工速度和改善運營。



OpenUtilities Substation軟件優勢：

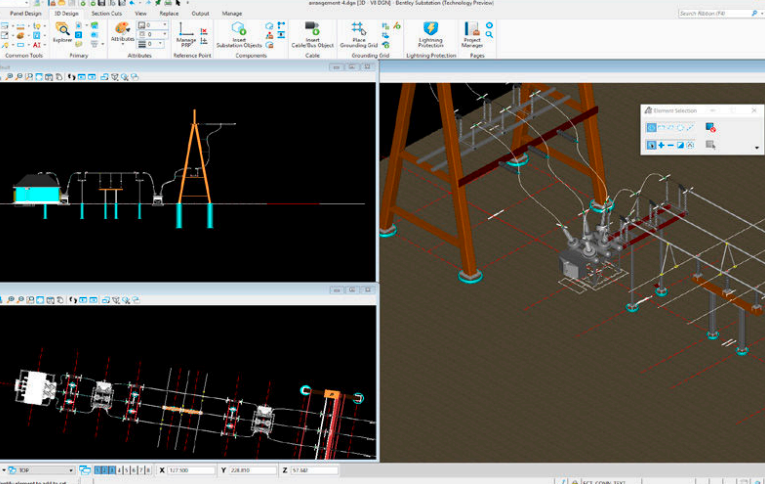

1.設計變電站物理布局：使用內置三維工具完成接地網設計以及防雷保護裝置設計，自動分析導線弧垂、分裂間距和碰撞檢測校驗等；

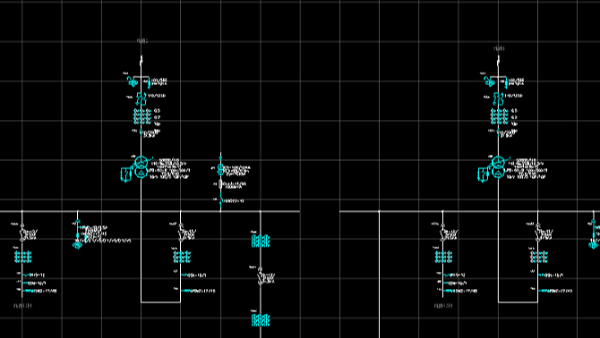

2.設計變電站保護和控制：借助放置或移除符號時可自動中斷和恢復的線路來加速設計；

3.估算變電站材料：借助三維設備和電氣符號的詳細數據庫，自動創建報告和材料清單，部件數據庫為每個三維對象和電氣符號提供相關的詳細組件數據；

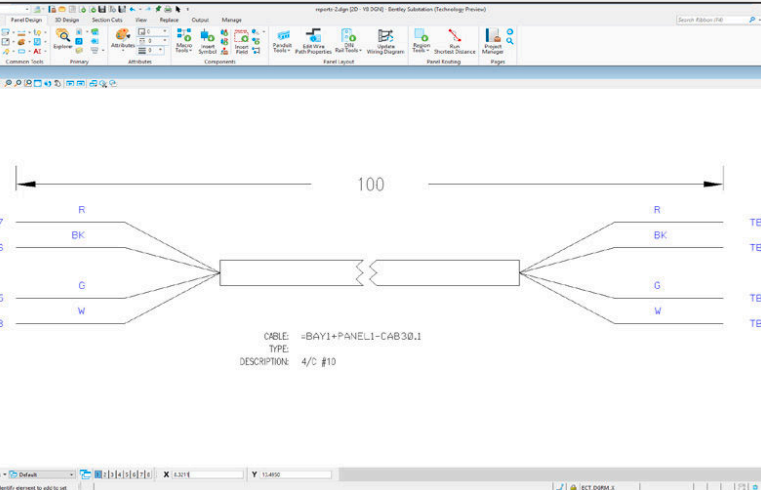

4.生成變電站建設交付成果：通過三維變電站模型自動生成二維施工工程圖。

軟件詳情：OpenUtilities Substation 變電站設計軟件 | 智能化變電站電氣設計系統

·對于舊電站

我們可以用點云解決方案對舊的變電站進行掃描，利用Trimble X9 三維激光掃描系統進行激光掃描，再轉換成智能模型放到OpenUtilities Substation中，然后跟智能電網進行對接。

Trimble X9 是一款面向測量、建筑和工程專業人士的新型多功能現實捕捉高速三維激光掃描系統。它基于Trimble成熟的激光掃描技術，擁有 Trimble X-Drive 等創新技術進行自動校準、測量級自動調平和用于地理配準的激光指示器，旨在提高性能以適應更多嚴苛的工作環境。



Trimble X9 是在業界久經考驗的 Trimble X7 的基礎上進行了擴展開發，提供了更遠的測程、更高的精度、更短的掃描時間和更出色的靈敏度，從而優化了掃描結果并提高了生產力。

先進的處理器和高性能激光器提高了所有掃描的靈敏度，使X9的捕捉黑暗或反光表面的能力首屈一指！新的中心單元設計改善了信號傳輸，提高了掃描質量。

掃描儀詳情：Trimble X9 三維激光掃描系統

如果您有變電站設計項目需求，或對OpenUtilities Substation 變電站設計軟件/Trimble X9 三維激光掃描系統感興趣，有采購需求，歡迎聯系我們：18122393143。
