變電站設備異常處理

變電站異常的概念

       變電站異常主要指變電設備在運維或操作的過程中出現的不正常工作狀態，暫時沒有影響供電，但變電站異常如果不能及時消除或處理不當，就會導致電力系統事故的發生。

變電站異常處理的一般原則

      （1）變電站異常處理，必須嚴格遵守電力安全工作規程、調度規程、現場運行規程及有關安全工作規程，服從調度指揮，正確執行調度命令。

     （2）如果對人身和設備的安全沒有構成威脅時，應盡力設法保持設備運行，一般情況下，不得輕易停運設備；如果對人身和設備的安全構成威脅時，應盡力設法解除這種威脅；如果危及到人身和設備的安全時，應立即停止設備運行。

      （3）在處理異常時，應根據現場情況和有關規程規定啟動備用設備運行，采取必要的安全措施，對發生異常的設備可以進行必要的安全隔離，防止事故發生。(柴油發電機、旁路開關)

      （4）在變電站異常處理過程中，首先應保證所用電的安全運行和正常供電，當系統或有關設備異常運行造成所用電停電事故時，應首先處理和恢復所用電的運行，以確保其供電。

      （5）異常處理時值班人員應根據當時的運行方式、天氣、工作情況、光字牌信號、表計指示和設備情況，及時判明設備故障的性質和范圍。

      （6）當設備損壞無法自行處理時，應立即向上級匯報。在檢修人員到達現場之前，先做好安全措施。

      （7）為了防止事故的發生，在異常處理過程中，變電站值班人員應與調度員保持聯系，主動將異常處理的進展情況報告調度員。

      （8）每次異常處理完畢后，都要做好詳細的記錄，并根據要求記錄在運行日志中，構成缺陷的還要走設備缺陷管理流程。

      （9）異常處理完畢，盡快恢復設備正常運行。

口訣

及時記錄，迅速檢查

簡明匯報，認真分析

準確判斷，限制發展

排除故障，恢復供電

設備缺陷及分類

    （1）設備零部件損傷或出現過熱、滲漏油（氣）、零值等現象，可能危及電網或設備安全運行者；

     （2）設備運行指示異?；虬l出停運、故障、異常等信號者；

     （3）設備試驗結果不合格或指標變化速率過大者。

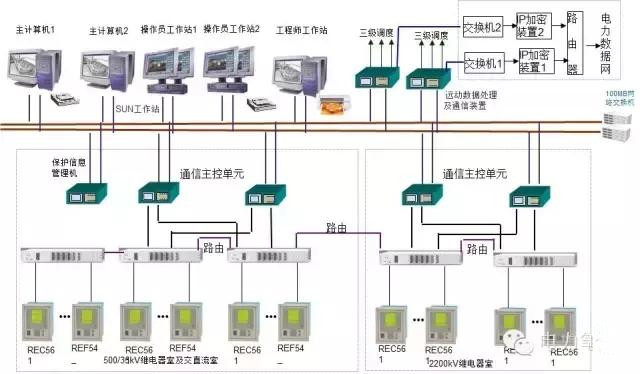

監控后臺信號系統

遙信信息的分類

（1）硬遙信（硬接點信號）

       硬接點信號指通過測控裝置的開入量接入的被監控設備運行狀況信息，通常有斷路器、隔離開關位置的輔助接點信號，繼電保護裝置的開出信號以及其他非電氣量的接點信號。

       開入的接點，一般有回路編號、接入測控保護屏端子排和裝置遙信端子號。

（2）軟遙信（軟報文）

       通過通信方式獲取的被監控設備運行狀況信息，通常有各種設備的事件信息、自檢信息等；

       自動化系統嵌入的應用功能模塊產生的運行信息，通常有VQC動作信息、CVT報警信息、五防閉鎖提示信息等。

監控后臺信號分類

（1）事故信息

       由于電網故障、設備故障等，引起開關跳閘、保護裝置動作出口跳合閘的信號以及影響全站安全運行的其他信號，是需實時監控、立即處理的重要信息。

（2）異常信息

       反應設備運行異常情況的報警信號，影響設備遙控操作的信號，直接威脅電網安全與設備運行，是需要實時監控、及時處理的重要信息。

（3）變位信息

       特指開關類設備狀態（分、合閘）改變的信息。該類信息直接反映電網運行方式的改變，是需要實時監控的重要信息。

（4）告知信息

       反應電網設備運行情況、狀態監測的一般信息。主要包括隔離開關、接地閘刀位置信號、主變運行檔位以及設備正常操作時的伴生信號，如：保護壓板投/退、保護裝置、故障錄波器、收發信機的啟動、異常消失信號、測控裝置就地/遠方等。

小電流接地系統異常分析及處理

       10kV單相接地異常處理：單條線路單相接地，雙條線路同名相接地，母線單相接地，變壓器低壓側繞組至低壓側開關間單相接地。

       10kV母線PT異常處理：PT高壓熔絲熔斷，PT低壓熔絲熔斷或二次空開跳開。

二次設備及回路異常分析及處理

 電壓互感器二次空開跳開

原因分析：

TV二次回路有短路現象；

TV本身二次線圈出現匝間及其他故障；

TV小開關本身機械故障造成脫扣。

處理原則：

（1）TV二次有多個小開關，發生二次小開關跳閘信號時，應首先查明是哪一個小開關跳閘，然后對照二次圖紙查明該回路所帶負荷情況，其負荷主要有：繼電保護和自動裝置的電壓量回路，故障錄波器的錄波啟動回路，測量和計量回路以及同期回路等。

（2）當TV二次小開關跳閘或熔斷器熔斷時，應特別注意該回路的保護裝置動作情況，必要時應立即停用有關保護，并查明二次回路是否短路或故障，經處理后再合上電壓互感器二次小開關或更換熔斷器，加用有關保護。

（3）若故障錄波器回路頻繁啟動，可將錄波器的電壓啟動回路暫時退出（屏蔽）。

（4）如果是測量和計量回路，運行人員應記錄其故障的起止時間，以便估算電量的漏計。

（5）同期回路二次小開關跳閘，不得進行該回路的并列操作。

（6）若經外觀檢查未發現短路點，在有關保護裝置停用的條件下，允許將小開關試合一次。若試合成功，然后加用保護。若試合不成功，應進一步查出短路點，予以排除。

（7）若屬220KV母線TV的小開關跳閘，值班人員必須立即將運行在該母線上各單元有關保護停用，然后向調度匯報，并申請調度試合一次。

 電流互感器二次開路

現象：

A.開路處有放電火花，內部有嗡嗡聲；

B.相應的電流表、有功表計指示降低或至零；

C.相應的TA二次回路發出斷線信號。

處理原則：

（1）TA開路時，應將相應會誤動的保護退出運行；

（2）查找故障點，但不得用手觸及二次線，并盡快在開路處前將其可靠短接；

（3）TA二次開路，會產生高電壓；處理時，必須嚴格使用安全用具，戴絕緣手套，穿絕緣靴，并站在絕緣墊上進行處理；

（4）二次開路處設備已著火，應斷開斷開電源，進行滅火；

（5）當判斷TA的二次端開路，如不能短接處理，或經外部短接互感器內部聲音仍然很大時，可能互感器內部存在短路，應立即匯報調度停電處理。

 二次設備及回路的其它異常

保護裝置失電，保護裝置告警，

PT交流電壓消失，CT斷線，

通道告警（光纖通道、高頻通道）

斷路器的異常分析及處理

 允許用隔離開關直接進行的操作

（1）在電力網無接地故障時，拉合電壓互感器；

（2）在無雷電活動時拉合避雷器；

（3）拉合220KV及以下母線和直接連接在母線上的設備的電容電流，經試驗允許拉合500KV空母線和拉合3/2接線母線環流；

（4）在電網無接地故障時，拉合變壓器中性點接地開關；

（5）與斷路器并聯的旁路隔離開關，斷路器合好時，可拉合斷路器的旁路電流；

（6）拉合勵磁電流不超過2A的空載變壓器、電抗器和電容電流不超過5A的空載線路；

（7）對于3/2斷路器接線，某一串斷路器出現分、合閘閉鎖時，可用隔離開關來解環，但要注意其他串著的所有斷路器必須在合閘位置(3串及以上)；

（8）當雙母線單分段接線方式，當兩個母聯斷路器和分段斷路器中某相斷路器出現分、合閘閉鎖時，可用隔離開關斷開回路。操作前必須確認三個斷路器在合位，并取下其操作電源熔斷器。

 斷路器分類

（1）按照絕緣介質分類：油斷路器、真空斷路器、SF6斷路器

（2）按照儲能機構分類：液壓機構、彈簧機構、氣壓機構

 3AT2－EI開關液壓機構的相關參數及作用

當壓力低于263 Bar時，閉鎖開關分合閘；

當壓力低于278 Bar時，閉鎖開關合閘；

當壓力低于308 Bar時，閉鎖開關重合閘；

當壓力低于320 Bar時，電動機起動打壓；

當壓力高于355 Bar時，發氮氣泄露信號，三小時后閉鎖分合閘；

當壓力高于375 Bar時，壓力釋放閥動作。

 斷路器的其它異常

斷路器不能正常分、合操作

斷路器SF6氣體嚴重泄漏

油泵/彈簧電動機故障

氮氣泄露告警

斷路器彈簧操動機構“彈簧未儲能”

斷路器液壓機構嚴重漏油

變壓器的異常分析及處理

變壓器油位異常，油溫異常，冷卻器全停，油流故障，壓力釋放閥動作，瓦斯保護動作，聲音異常，過負荷，所用電系統，直流系統異常等
