GEOPAK Civil Engineering Suite道路設計和分析軟件

一、GEOPAK Civil Engineering Suite 道路設計和分析軟件介紹

GEOPAK Civil Engineering Suite 可以簡化工作流，確保設計質量，減少測繪時間?！⑷S建模、施工驅動型工程以及分析集于一款應用軟件,在項目開始時創建三維模型，通過與繪圖功能、GIS 和 PDF、 i-model 以及超模型等商業工具集成進行初步分析，并實現實時設計可視化。

GEOPAK Civil Engineering Suite 結合傳統的平面圖、剖面圖和截面圖工作流與基于計算機運算關系和約束的創新三維建模技術，幫助您提高設計質量。確保項目按照設計建造且符合設計意圖，這對三維建模至關重要。支持用戶精確安全地跨團隊、跨地區和多專業共享項目信息。

運用設計可視化功能體驗動態設計，您無需額外購買軟件和聘請員工便可實現可視化需求，節約成本,滿足交通運輸和土木工程建筑設計項目的一切所需。

1、雨水和污水排放

2、道路和鐵路線動態、交互式三維建模

3、地形建模與分析

4、交互式坐標幾何

5、剖面圖和截面圖

6、幾何設計、回歸分析

二、GEOPAK Civil Engineering Suite 道路設計和分析軟件功能介紹

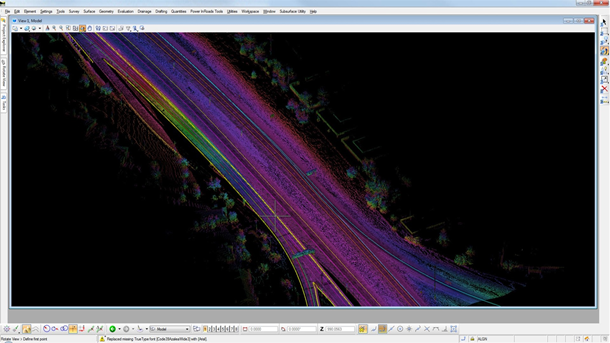

采集并加入勘測信息：處理任意類型的現場數據勘測、ASCII、GPS、LiDAR、等高線圖、攝影測量和多種其他格式的數據。您可以根據需要，修改和處理數據，并在設計完成后將設計數據上傳到數據收集器以供監測，也可以上傳到自動機器引導裝置用于場地準備。

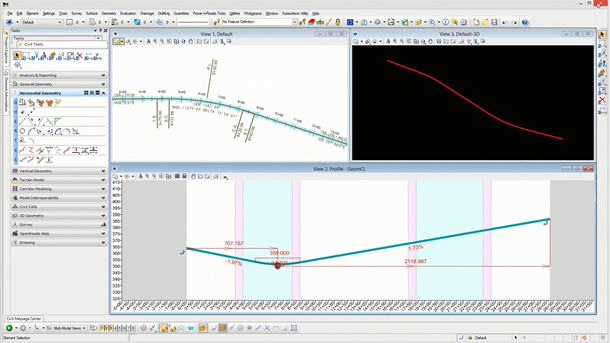

創建水平和垂直對齊：使用對象導向的坐標幾何和線形設計功能，快速創建精準的水平和垂直對齊，提供智能化更新。使用高程剖面圖顯示表面信息和與水平線形相關的垂直線形。

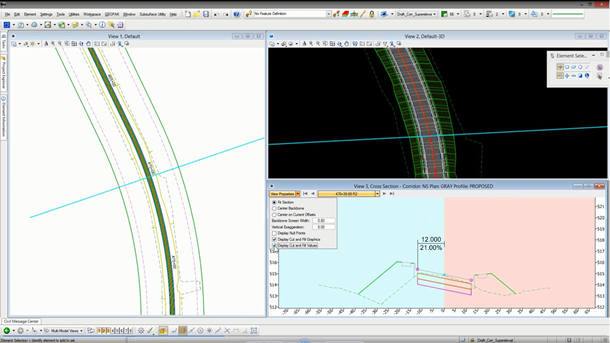

創建剖面圖和截面圖：從設計中的任意點創建剖面圖和截面圖。借助動態截面在修改設計時實時查看更新。您可以查看地面變化以反映設計編輯，包括地表特征、道路組件，和限制或車站等注釋。

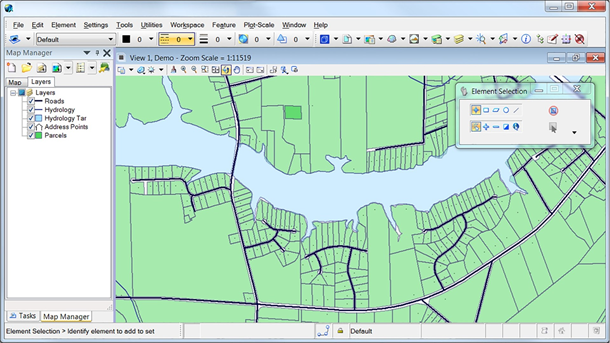

創建項目工程底圖：將工程和 GIS 數據結合起來，創建結合分析、可視化和演示的項目工程底圖，以確保通過視覺效果出色的地圖與智能 PDF 改善項目交流。

設計和分析鐵路廊道：使用沉浸式鐵路廊道建模功能支持復雜的建模，符合文件協約的要求使用2級BIM或更高等級。以一種參數化的表現形式從各個方面簡化復雜的道路開發過程。您可以控制間隔沿鐵路廊道快速移動，現場查看和動態設計所有道路組件。

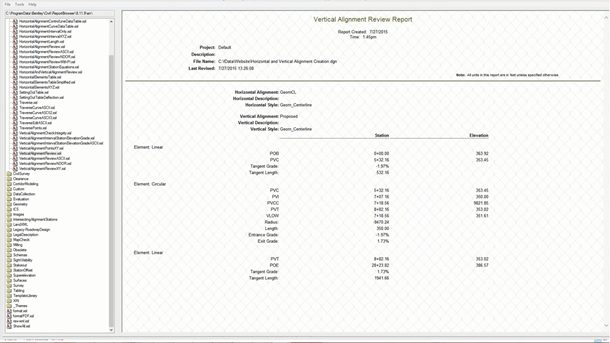

生成土木工程項目可交付成果：生成一致、高質量的紙質和數字可交付成果，如紙質圖紙、報告、二維/三維 PDF 和三維物理模型。通過直接根據對象的嵌入屬性生成批注、顯示樣式和報告，自動完成并加快這些內容的生成。該軟件提供 XML(數據交換的行業標準格式)格式的設計、體積和截面圖數據。

在土木工程設計中引入第三方模型：在設計項目中使用第三方模型，確保實時實地參考模型。從 Trimble SketchUp 中導入模型以在擬建環境中輕松查看整體模型。

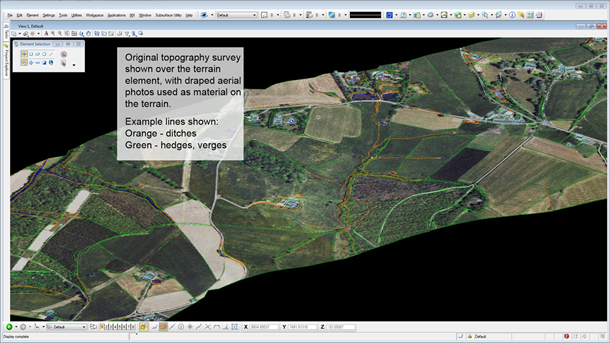

加入地形和航拍影像：從 USGS 中導入影像和地形數據來查看真實環境下的設計，推動概念設計流程。將影像蒙覆在 TIN 表面，以便快速實現三維表面可視化。您可以在任意位置輕松查看場地功能，以深入了解設計。

對整個雨水和污水管網進行建模、分析和設計：創建、操縱、設計和分析與您的公路設計完全集成的雨水和污水管網。您可以操縱平面圖或剖面圖視圖中的管網，不僅顯示排放系統模型，還顯示其他公用設施。

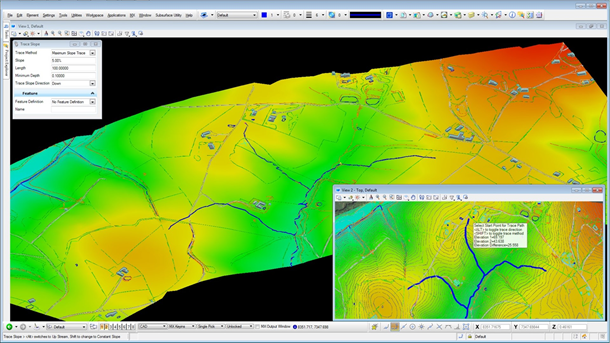

對地形進行建模和分析：創建既包含地形數據又包含公路或場地特征的智能模型。您可以根據特征一目了然地區分設計中的結構、外觀和符號。

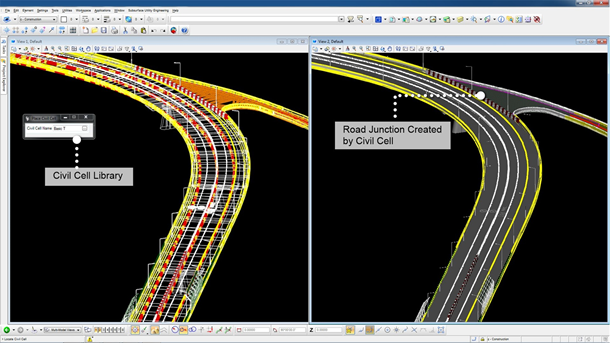

復用常用設計布置：使用土木工程單元確保實施標準、提高設計質量并消除重復設計通用配置的需要。如果您可以設計，土木工程單元就可以處理。對土木工程單元的簡潔性和復雜度沒有限制。

模擬車輛路線移動：通過在整個現場設計過程中模擬車輛路線移動，在項目早期輕松發現問題，減少重大設計錯誤。使用預填充的車輛模板庫或設計自定義模板庫滿足項目需要。您可以導出 DWG、Land XML 和 PDF 格式的文件。

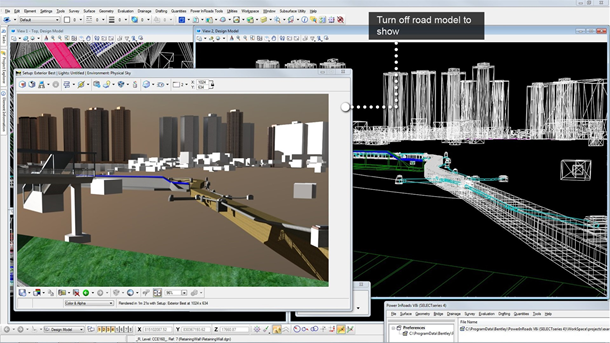

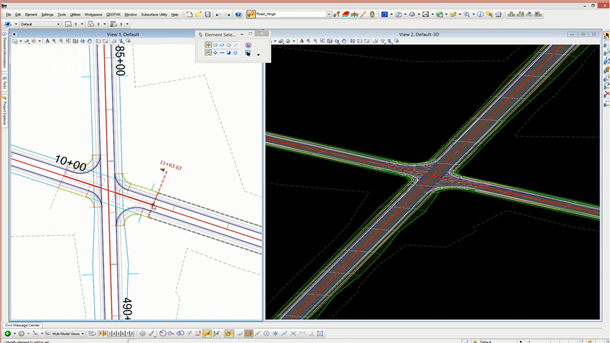

可視化設計：借助約束驅動的模板、上下文敏感的直觀界面和動態三維建模工具體驗實時設計。在建模工作流中按需隨時將設計可視化。無需執行轉換、軟件或特殊工作流流程。
