ProSteel鋼結構詳圖設計軟件

一、ProSteel 鋼結構設計軟件簡介

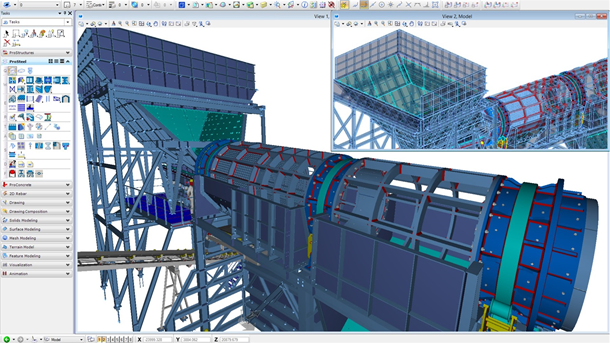

ProSteel 最初是由德國Kiwi Software GmbH公司開發的、基于AutoCAD平臺的專業三維鋼結構建模、詳圖和生產控制的軟件系統現在該軟件已歸BENTLEY公司所有并已開始移植到Bentley的MicroStation平臺并將于Bentley的其他三維工廠軟件結合的更好)。使用者可以在ProSteel 軟件中方便地建立各種鋼結構的三維模型，系統自動生成所有的施工圖紙和材料表。ProSteel 提供了豐富的資料介面，可以連接結構計算軟件、數控機床、鋼結構生產計劃和管理軟件。目前，ProSteel 在全世界已經擁有有6000多個用戶。

二、ProSteel功能介紹

模型建立：

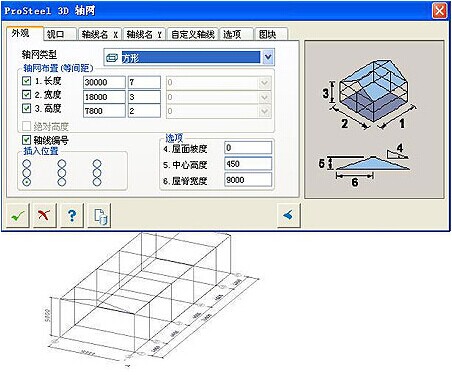

(1)建立軸網：ProSteel 可以快速參數化建立結構軸線，除標準的矩形、圓柱、圓錐、楔形等軸線形式外，用戶可以設定空間任意軸線。

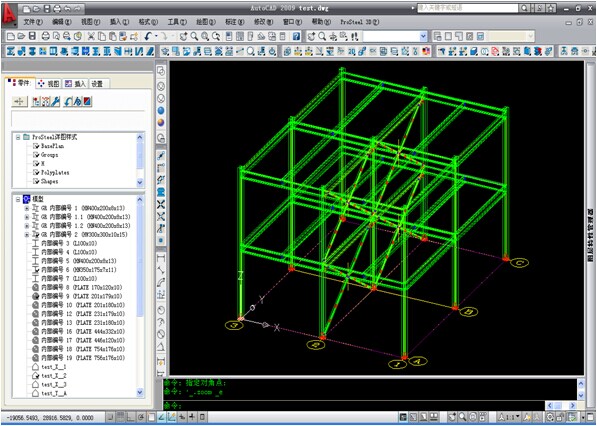

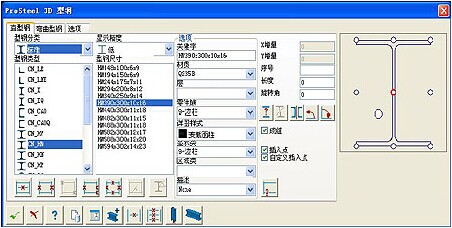

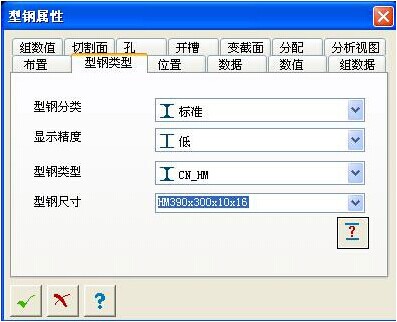

(2)布置構件：ProSteel 提供所有常用的構件截面形式。使用者只需在資料庫中選擇截面形式，即可在預先建立的三維軸網上布置構件。使用者可對布置好的構件屬性進行參數化調整。程式提供的構件截面形式包括：工字鋼、寬翼緣工字鋼、矩形鋼、槽鋼、角鋼、Z型鋼、C型鋼、T型鋼、圓鋼、屋面板等標準截面形式，開放的截面庫允許使用者對其資料編輯、添加、刪除。目前，ProSteel 中文版已經包含了所有的中國國標截面。另外，用戶還可以自訂異性截面，理論上可以滿足所有鋼結構的設計要求。

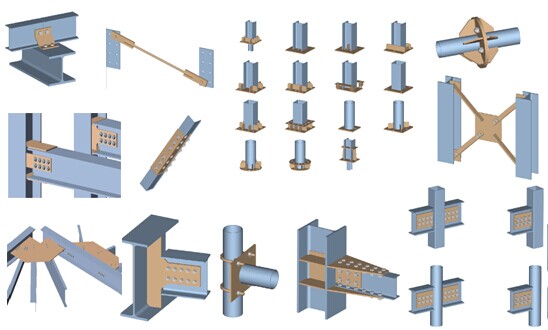

(3)生成節點：對于節點，使用者通過選擇需要連接的構件和節點連接形式，系統自動生成三維節點模型并允許使用者進行參數化調整。針對中國市場，ProSteel 設計了全新的節點中心，包含了中國常用的各類。

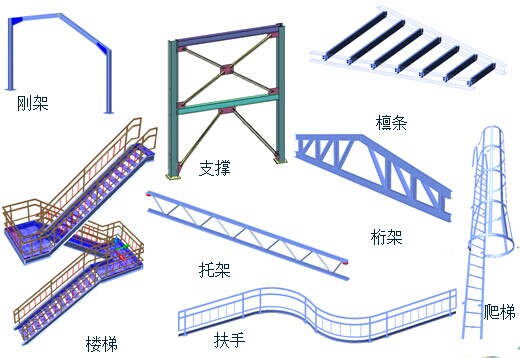

(4)子結構和附屬構件：ProSteel 可通過參數化輸入快速生成樓梯、直爬梯、桁架、門式鋼架等子結構，也可以快速生成欄桿、扶手、檁條等附屬構件。

3、模型的編輯、檢查和編號

(1)ProSteel 提供對構件和節點強大的編輯功能，除常規的構件拷貝、移動、鏡像、克隆等操作之外，還可以對構件進行加勁肋添加、分割、鉆孔、自我調整切割、斜切、鈍化轉角、螺栓添加、開槽等操作。通過強大的編輯功能，可以實現三維模型和實際工程造型的完全對應。

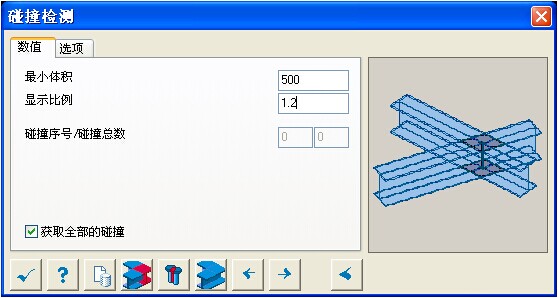

(2)自動碰撞檢查：在完成建模前可以使用全自動構件碰撞檢查功能，以快速發現設計中的碰撞問題并修正錯誤。

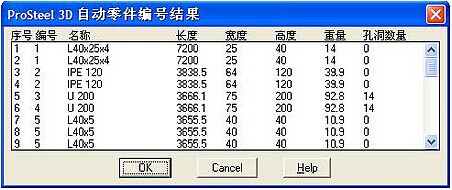

(3)構件編號：系統對所有構件實行大流水編號，對相同的構件進行自動歸并。用戶可以對編號風格進行控制，通過成組功能可以使編號的分類更加清晰。

4、生成圖紙、材料表和輸入、輸出介面

(1)三維智能圖紙：普通的圖紙是由點、線、文字等基本二維圖元構成的，ProSteel 生成的圖紙是三維構件的二維表達。換句話說，即ProSteel 的二維圖紙中仍然存儲了三維模型，以構件圖為例，用戶可以對圖紙上的構件進行切割操作，系統將自動修改標注。ProSteel 的模型和圖紙之間保持著動態聯系，如果使用者對三維模型做了修改，ProSteel 可以自動地識別哪些圖紙需要變更，并用不同顏色來提示用戶升級圖紙。

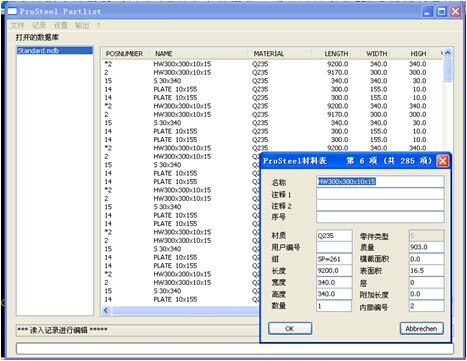

(2)材料表輸出：ProSteel 可對三維模型中的全部或部分構件形成材料表，材料表資料采用通用資料庫檔案格式，并可以形成各種材料表列印檔案。系統允許對列印檔案格式進行調整，并通過篩檢程式統計不同類別的構件和零件。

(3)目前，ProSteel 系統包含的界面有：結構分析軟件STAAD軟件界面; 標準數控機床界面; DSTV鋼結構標準軟件界面; ProSteel 3D軟件ASCII格式標準資料界面; 標準PPS軟件(鋼結構生產、計劃、控制軟件)資料界面;…… 新的資料界面在不斷地擴充中。

三、ProSteel 鋼結構詳圖繪制軟件優勢

(1)具有經過精心設計的界面結構。節點板連接、肋板、腹板角鋼、切口和鉆孔等所有命令均遵循相同準則。您唯一要做的就是選擇要相互連接的建筑組件。ProSteel 3D 可自動縮短或拉長相應的形狀，生成所需結合點，并將所有組件緊固在一起。所有必要的更改在定義階段即可看見。

(2)MicroStation 和 AutoCAD 平臺實現兼容，可以輕松地為您的日常工作提供集成的全球化環境

(3)開放式數據庫可以將任何單個形狀系列分配到多個不同數據庫

(4)不受限制的團隊協作支持所有現代標準接口，支持多人共同合作一個項目

(5)國際標準和數據庫支持各種不同語言，并提供全球通用的 300 多個數據庫和標準

(6)可編輯標準ProSteel 3D 為每種類型的結合(例如，剛性板、底板、額板、腹板角鋼、切口等)提供以表格形式組織的選擇項列表(DAST 標準)。

(7)非模式對話框此項優勢為用戶提供簡易性。與程序交互變得簡單，而且在對話框中每輸入一個值，就能在設計部件中立即看到。您還可以在不取消命令的情況下從各種不同視圖查看模型。

(8)ACIS 支持采用特殊技術，可以在 ProSteel 3D 內使用其他應用程序(例如 Mechanical-Desktop)提供的三維主體(ACIS 卷主體)，而且還可以將 ProSteel 3D 的任何元素轉換為 ACIS 主體。

(9)安裝簡單且培訓時間短，只需使用鼠標單擊即可進行安裝，減少了安裝難度。所需的培訓時間取決于用戶對以前知識的了解程度，通常只需兩到五天時間。
