Planbar在市政橋梁方向的應用

艾三維技術工業化團隊借助內梅切克公司的Planbar軟件，為預制橋梁提供專業的鋼筋深化解決方案,解決方案內容包括橋梁鋼筋深化、橋梁模型信息，鋼筋自動化生產的應用；實際項目案例有京雄城際鐵路項目和深中通道項目，主要為橋梁施工單位解決橋梁模型信息、鋼筋深化及鋼筋數據對接鋼筋自動化加工設備、模型對接平臺等應用。

關鍵詞：鋼筋自動化加工、橋梁鋼筋建模、鋼筋下料

項目案例一：深中通道項目

項目簡介：深中通道項目是國務院批復的《珠江三角洲地區改革發展規劃綱要（2008~2020年）》確定的建設開放的現代綜合運輸體系中的重大基礎設施項目，是國家"十三五"重大工程。

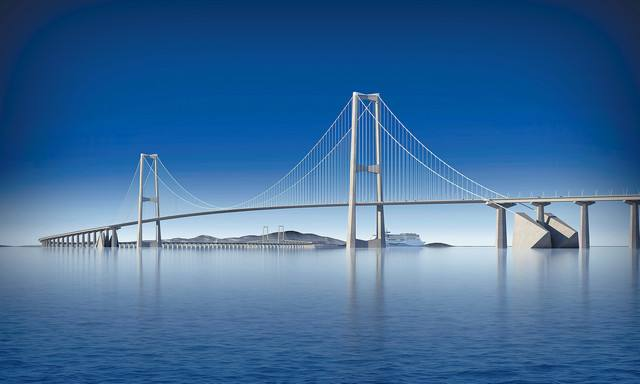

深中通道是連接廣東省深圳市和中山市的大橋，是世界級超大的“橋、島、隧、地下互通”集群工程，路線起于廣深沿江高速機場互通立交，與深圳側連接線對接，向西跨越珠江口，在中山市翠亨新區馬鞍島上岸，終于橫門互通。全長24千米。

軟件應用點：橋梁模型信息建設、橋梁鋼筋深化、橋梁BIM鋼筋深化模型對接鋼筋自動化加工設備。

項目案例二：京雄城際鐵路項目

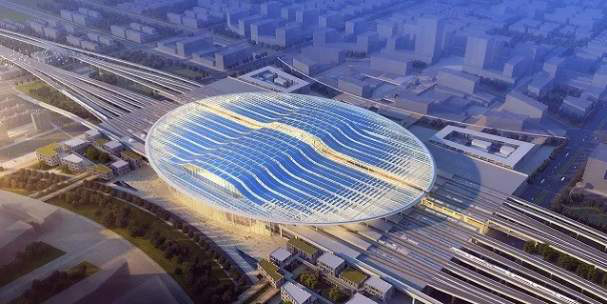

項目簡介：京雄城際鐵路是北京與雄安新區之間新建的一條城際鐵路，該鐵路起自京九鐵路李營站，經北京大興區、北京新機場、霸州市，終至雄安新區，正線全長92.4公里，全線設五座車站，總投資約335.3億元。

軟件應用點：橋梁鋼筋深化、橋梁BIM鋼筋深化模型對接鋼筋自動化加工設備課題研究。

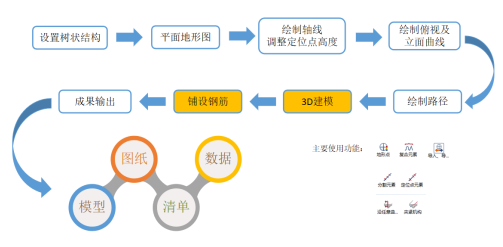

Planbar橋梁鋼筋深化模型建立流程圖：

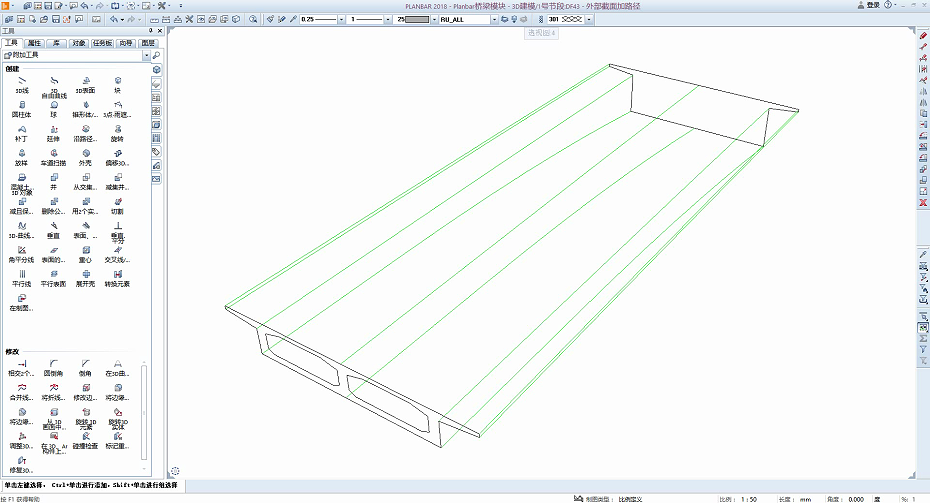

Planbar橋梁模型快速放樣：

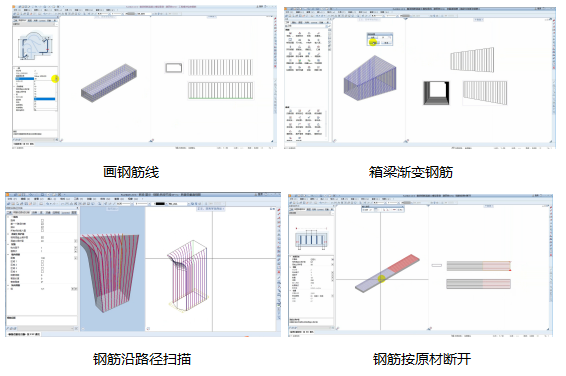

Planbar豐富的鋼筋建模方法：

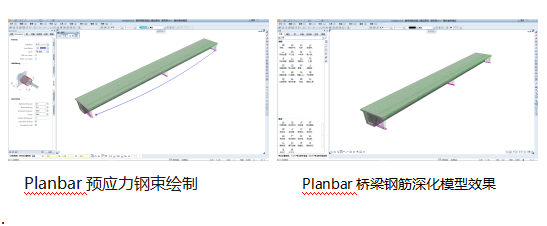

Planbar預應力鋼束繪制+ Planbar橋梁鋼筋深化模型效果：

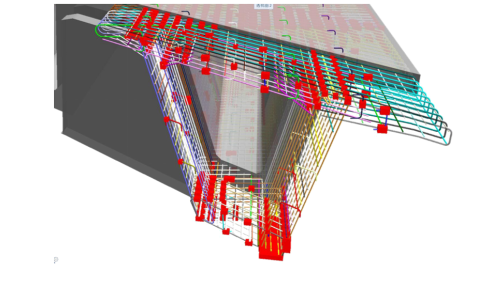

在Planbar軟件中建立了橋梁鋼筋深化模型，在軟件中也可以做到鋼筋與鋼筋、鋼筋與預埋件、混凝土構件與構件之間的多維度碰撞檢查；

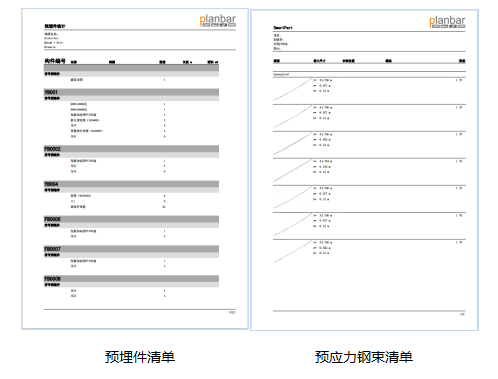

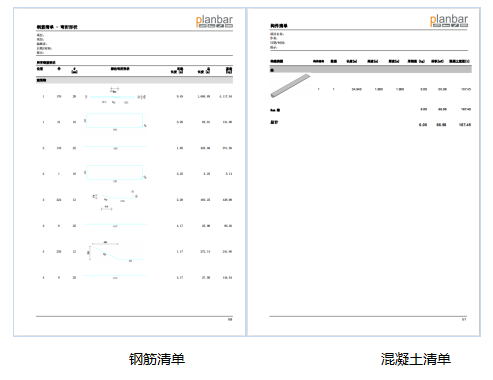

Planbar軟件基于鋼筋深化模型輸出構件清單、預埋件清單、鋼筋清單用于實際生產；

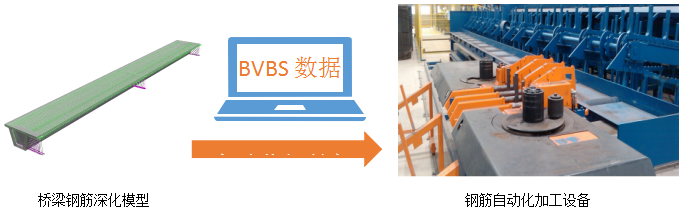

Planbar軟件基于鋼筋深化模型輸出鋼筋自動化加工數據對接鋼筋自動化加工設備

通過Planbar軟件可以很好的解決橋梁鋼筋建模、橋梁鋼筋加工數據對接鋼筋自動化加工設備的問題，如果大家有興趣或需求，歡迎大家一起交流。
