ArCADia建筑排水系統BIM軟件

ARCADIA BIM系統是一個獨立的工具，通過創建一個虛擬的建筑模型(所有的安裝程序)來進行復雜的計算和對建筑設計過程的圖形支持。ARCADIA BIM系統能夠自動識別舊版建筑和更新后建筑的差別，比較文件并識別它們之間的變化，并通過IFC接口與其他軟件數據進行兼容。該系統由一個基本模塊(ArCADIA LT或ArCADIA/PLUS或ArCADIA AC)和行業特定模塊組成。

一、簡介

ArCADia-WATER SUPPLY INSTALLATIONS是基于建筑信息建模（BIM）理念的ArCADia BIM系統行業特定模塊。該程序可用于創建建筑物內部供水系統的專業技術文件。該程序適合內部排水系統的設計人員使用。

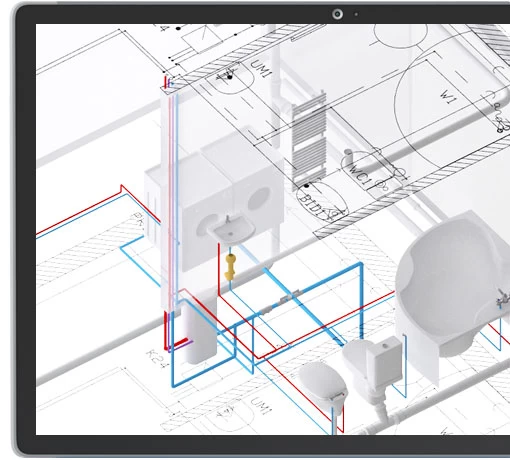

該程序允許在建筑背景圖紙上繪制元素面向對象的插入，包括創建設計圖和生成三種類型的軸測投影。此外，該程序可以自動選擇元素，同時考慮用戶偏好（從目錄中選擇元素）以及自動生成設計中使用的報告和材料清單。供水系統可以根據ArCADia-ARCHITECTURE程序生成的建筑物平面圖進行設計，以CAD位置圖形或矢量文件的形式進行設計。用戶可以使用供水系統中使用的元件庫，在所用機械和管道材料類型的范圍內擴展自己的需要。還可以準備用戶模板，包括為每個程序元素保存的個性化默認設置，可將其與設計一同傳輸。

該程序可用于在液壓和設備選擇方面驗證已經設計的系統。

二、程序特點

1.內部供水系統圖紙包含連接點，水計量單位和流水線以及必要的配件來進行驗證。

2.供水管線和供水管道標示。

3.立管和配水管道選自廣泛的各種材料管道庫。具有各種功能的并行管道可以同時運行和連接。

4.配件和設備從制造商綜合庫（出水口，停止和止回閥，安全閥，防火墻和控件配件，計量裝置，過濾器，混合器）中插入。

5.插入各種類型的設備，具有獨立設置的形狀和尺寸。

6.自動生成一套連接配件，可對它們進行修改。

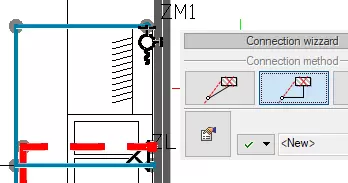

7.允許輕松快速連接多個出水口，連續插入垂直和水平系統段路線的輔助設備，以及同時修改多個系統元件級別，保存了典型的元件系統，例如程序庫中的水計量設置。

8.在CAD環境中繪制系統進行中插入，將線路轉換為管道（ArCADia系統的對象）。

9.自動創建點和描述編號，可以對它們進行編輯。創建用戶模板。

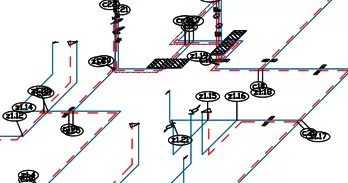

10.可以生成三種類型的軸測（也是一部分），以及通過單個簡單操作中的部分進行抵消和縮短，使其更易于理解?？梢灾苯釉谳S測圖中插入截止閥，包括在計劃和清單中的自動納入。

11.計算所有或選定水流路徑的總壓力損失和部分壓力損失，選擇最不利的位置分布點。

12.可計算循環系統中的熱損失和壓力損失，包括確定輸送頭所需參數和循環泵容量。

13.在使用消防栓的系統的計算中，液壓條件的津貼。

14.驗證正確連接的系統。

15.系統元素的自動選擇，允許施行有效的規定。

16.生成計算報告，現成的物料清單，設備和連接配件會包含在進一步加工設計中。

17.程序要求：

為順利運行，所有行業特定的模塊均需要許可證：

ArCADia LT、ArCADia 10、ArCADIA PLUS 10、AutoCAD 2013/2014/2015。

如果行業特定模塊作為AutoCAD的覆蓋層安裝，則需要ArCADia AC模塊。

三、系統要求

1.奔騰級電腦（Intel Core i5推薦）

2.最低4 GB RAM（推薦8 GB）

3.約3 GB的可用硬盤空間，用于安裝

4.與DirectX 9.0兼容的顯卡（推薦使用1GB RAM卡）

5.操作系統：Windows 10或Windows 8.1或Windows 7
