管理共享 高效便捷 解決每一個項目難題
ARCADIA BIM系統是一個獨立的工具，通過創建一個虛擬的建筑模型(所有的安裝程序)來進行復雜的計算和對建筑設計過程的圖形支持。ARCADIA BIM系統能夠自動識別舊版建筑和更新后建筑的差別，比較文件并識別它們之間的變化，并通過IFC接口與其他軟件數據進行兼容。該系統由一個基本模塊(ArCADIA LT或ArCADIA/PLUS或ArCADIA AC)和行業特定模塊組成。
1. 簡介
基于建筑信息建模（BIM）理念，ArCADia-REINFORCED CONCRETE SLAB是ArCADia BIM系統行業的特定模塊。
該程序主要適用于建筑工程師。該應用程序的目的是在CAD程序中開發鋼筋混凝土板的詳細結構圖，為用戶提供最大的支持。
ArCADIA-REINFORCED CONCRETE SLAB是一種結構化程序，它創建了板坯加固的空間模型，允許進一步編輯，例如，根據用戶輸入的數據，自動創建新的板坯橫截面，形式 板材的頂部和底部加強板和元件的橫截面的視圖。根據PN-EN 1992-1-1 Eurocode 2：2008年9月的標準規定的指南，可以在程序中對板坯加固板進行成型工作。
該程序允許輸入關于板坯形狀和設計工程師的支持數據，并根據設定的上限從ArCADia-ARCHITECTURE程序中直接獲取關于板坯形狀和支撐的數據。如果ArCADIA-ARCHITECTURE中給定級別的蓋板由幾個天花板組成，則選擇后的所有天花板都將作為單獨的鋼筋混凝土板模型轉移到ArCADIA-REINFORCED CONCRETE SLAB程序中。
2. 程序特點
?能夠在一個文檔中設計多個平板。
?在ArCADIA-ARCHITECTURE計劃中，能夠將建筑物的天花板，包括支撐條件從建筑模型中轉移出去。

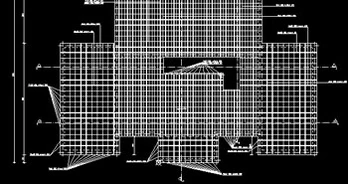

?能夠在頂部和底部加強板單獨定義的兩個主要視圖以及任意數量的假定板坯橫截面中構建板坯的幾何形狀和加固平板。
?完全控制圖紙和橫截面及其組件的繪圖和打印功能，以及在模型工作時在兩者之間進行切換。

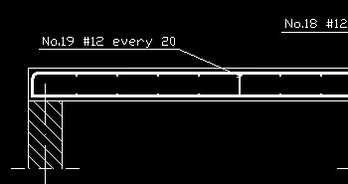

?自由平移和添加新的板坯橫截面以及設置橫截面鋼筋的深度。
?能夠以壁，柱和接頭的形式自由地形成板坯的輪廓及其支撐，將任何形狀的開口引入設計的板坯中。

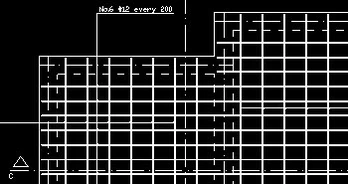

?對于任何給定形狀的板坯或其碎片，可自動包含矩形鋼筋網格，同時維護兩個方向上均勻或改變的鋼筋加固，以及維護所有網格條的垂直（頂蓋和底蓋）和側蓋。
?自動包含長方形或任何其它形狀的板坯內用戶定義區域的矩形加強網格。
?能夠在頂部和底部加固范圍內以及這些表面之間復制定義的網格。
?能夠將鋼筋從頂部網格彎曲到底部網格。
?能夠在給定網格的選定區域中在兩個方向引入鋼筋的正常密度并復制。
?能夠在預定格柵中引入任何形狀的切口，無需考慮板坯中的開口。
?能夠修改網格輪廓和網格中的主要和次要條的方向，以及將網格分割成單個條形（網格中的任何緊密度隨著網格剝離而被剝離）。
?能夠在主要或次要方向（構成網格欄，直到重建網格）之前向網格添加單個條形圖。
?能夠復制網格條（在網格修改后構成不可移動的條）。
?能夠修改單個網格條的長度（直到網格重構）。
?通過網格重建后的維護（無需移除網格），可以將網格中條塊的整個分布移動到網格中。
?基于平板支撐區域（墻壁和接頭）自動移除過量網格條。
?能夠在立柱上的直接板支撐區域建立垂直打孔配件。
?自動列入鋼格板列表中正常分配的頂板支撐臺。
?以毫米或厘米為單位加固尺寸，可設定精度。
?自動包含必要的鋼筋彎曲半徑。
?能夠生成任何形狀的鋼筋。
?能夠修改鋼筋的直徑和性能。
?自動排出鋼筋，包括其尺寸和描述（鋼筋細節）。
?能夠插入鋼筋條的聚合編號及其對平板的描述，定期增加鋼筋長度，從而限制板坯的鋼筋數量。
?對元件視圖和橫截面自由插入加強件說明。
?在一個文檔或一個平板中自動連續編號所有的條。
?能夠自由地塑造板坯幾何尺寸。
?根據創建的鋼筋模型自動創建和修改鋼筋列表（單板或整個圖的列表）。

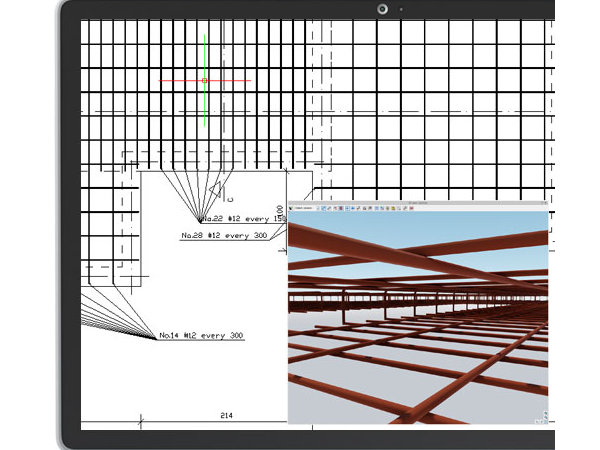

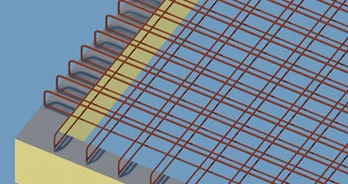

?在三維視圖中預覽鋼板加固的創建模型。
?程序要求：
為順利運行，所有行業特定的模塊均需要許可證：
ArCADia LT、ArCADia 10、ArCADIA PLUS 10、AutoCAD 2013/2014/2015。
如果將行業特定的模塊作為AutoCAD的覆蓋層安裝，則需要ArCADia AC模塊。
3. 系統要求
?Pentium級電腦（推薦Intel Core i5）
?最低4 GB RAM（推薦8 GB）
?大約3 GB的可用硬盤空間，用于安裝
?與DirectX 9.0兼容的顯卡（推薦使用1GB RAM卡）
?操作系統：Windows 10或Windows 8.1或Windows 7
