Bridemaster 橋梁大師——廣泛運用于國內橋梁設計圈

產品定位—重點用于解決公路行業常規大、中小橋梁的方案設計與細部詳圖及相關橋梁工程信息的生成，并且可以高效的完成幾十座、上百座橋梁的批量化與標準化設計

·橋型方案設計與優化

·曲線橋布梁設計

·橋梁幾何信息—坐標、標高等的輸出

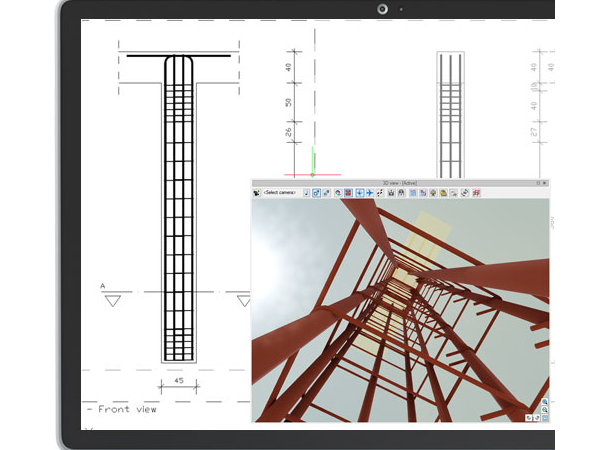

·一般構造圖與鋼筋詳圖的自動生成

·工程數量統計

·常規計算

國內典型客戶：

中交公路規劃院

中交一院

中交二院

鐵一院

鐵二院

上海市政院

大部分省級公路院

北京市政院

北京華杰咨詢公司等等

橋梁大師的核心設計思想

1.面向橋梁

建立整個橋梁的方案信息模型 (BrIM)

2.面向設計

以設計模型為核心，實現方案優化、變更、自動出圖

3.面向工程

以全線路線資料、全線標準圖為基礎，批量化設計

橋梁大師采用的關鍵技術

關鍵技術——面向對象的特征化設計技術

• 以數字化橋梁模型為核心實現面向整座橋梁的設計(BrIM)
• 采用面向對象的特征設計技術，實現以橋梁墩臺身、蓋梁、基礎等為對象的參數化構件設計

主要功能

1.能完成任意曲線上的簡支結構、簡支橋面連續結構、先簡支后連續結構、連續剛構的橋型方案設計。

2. 能處理的上部結構有實心板、T梁、小箱梁和現澆箱梁；下部結構橋臺類型包括柱式臺、輕型臺、薄壁臺、肋板臺和U臺，橋墩類型包括柱式墩、輕型墩、薄壁墩、實體墩、空心墩，部分墩臺還提供不同的構造形式。

3. 承臺形式有實體式承臺、框架式承臺、分離式承臺和帶系梁承臺；基礎形式有樁基礎、擴大基礎、分離式擴大基礎。

4. 支持不同上部結構形式構成的多聯復雜橋型，可處理整體式路基、分離式路基或低等級公路的單幅路橋梁，可處理左右幅完全對稱或部分不對稱的橋型。

5. 能自動生成各類下部結構形式的一般構造圖，自動計算高程，自動合并同類墩臺結構的圖紙并生成構造參數表，自動生成樁位坐標表。

6. 可完成各類斜彎橋的布梁設計，自動生成布梁設計圖。

7. 根據計算結果或用戶給定的配筋信息，自動從橋型方案圖中提取構造尺寸生成各類下部構造的鋼筋構造圖以及附屬構造物的鋼筋構造圖。

8. 能完成整座橋中任意墩臺蓋梁的蓋梁計算，生成蓋梁離散圖、彎矩包絡圖、計算說明書等，能完成整橋的樁長計算，并提供多個計算工具，所有計算完全采用新規范。

9. 可實現雙幅橋雙立面和雙幅橋的半幅設計，建立橋型布置圖，可以實現設計線處半幅中心處和最小弦長的標準跨徑控制，同進可以處理同一個墩臺樁長不等的形式。

10.能批量生成工程下所有項目的橋型布置圖、墩臺一般構造圖、墩臺鋼筋構造圖及相關的附屬構件鋼筋圖，并可自動生成圖紙布局，完成圖紙的批量打??；能自動生成全線橋梁的圖紙目錄，自動編寫圖號。

11.能對整條路線上所有橋梁進行工程量統計，自動生成全橋或全線橋梁的工程數量表。

12. 基于數據庫實現了工程、項目、圖紙的多級管理，可方便地查詢、分類操作各種圖紙；用戶可在網絡環境下以共享方式共同完成同一工程項目。
