      施工動畫 | 廣州南沙欖核鎮萬安水電站施工工藝

      水電站介紹

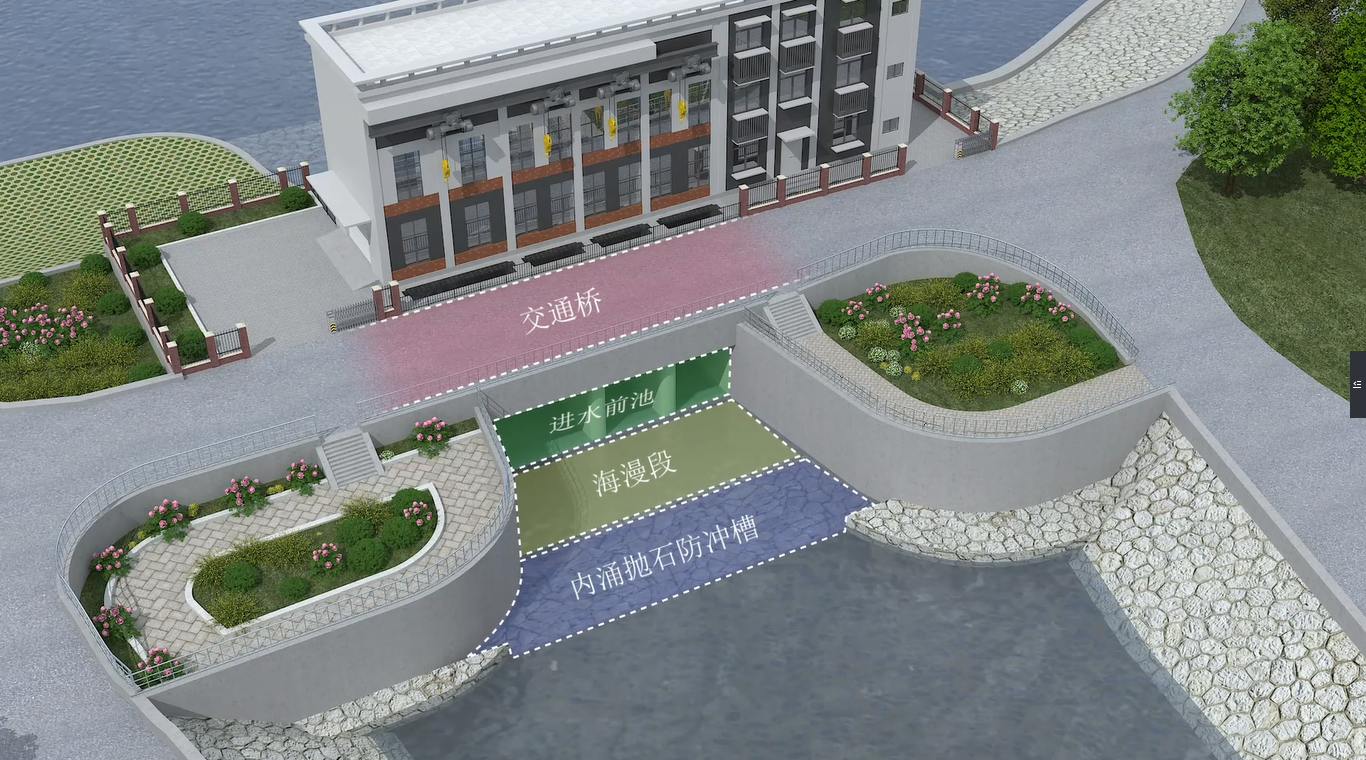

      欖核鎮萬安泵站按照50年一遇防洪標準設計、10年一遇24小時暴雨不成災的排澇標準設計。主要建筑物有內涌拋石防沖槽、海漫段、交通橋及進水前池、主泵房、消力池、外江海漫、拋石防沖槽組成。泵站總排澇設計流量為6m³/s,配套2臺功率200kW的水泵,閘門凈寬6m。

      萬安水電站1


      主要工程量:土方開挖4742.82m³,鋼筋制安760.4t,混凝土澆筑3500.27m³。


      工期目標:491天。

      質量目標:創“廣州市建設工程優質獎”、“廣東省市政優良樣板工程”。

      安全目標:創廣東省水利建設工程文明工地、廣州市綠色施工工地。


      視頻全長6分26秒,為我司動畫部門制作,主要介紹了圍堰、樁基、砼結構、金屬結構施工工藝流程。


      施工工藝流程


      1.總工藝流程


      施工準備(征地拆遷、三線遷改)→臨建工程→圍堰、導流施工→抽排水施工→基坑支護→舊閘拆除→清淤、土方開挖→基礎處理→下部混凝土結構施工→上部混凝土結構施工→機電及金屬結構設備安裝及調試→附屬設施→驗收、移交。


      萬安水電站2

      2.圍堰施工

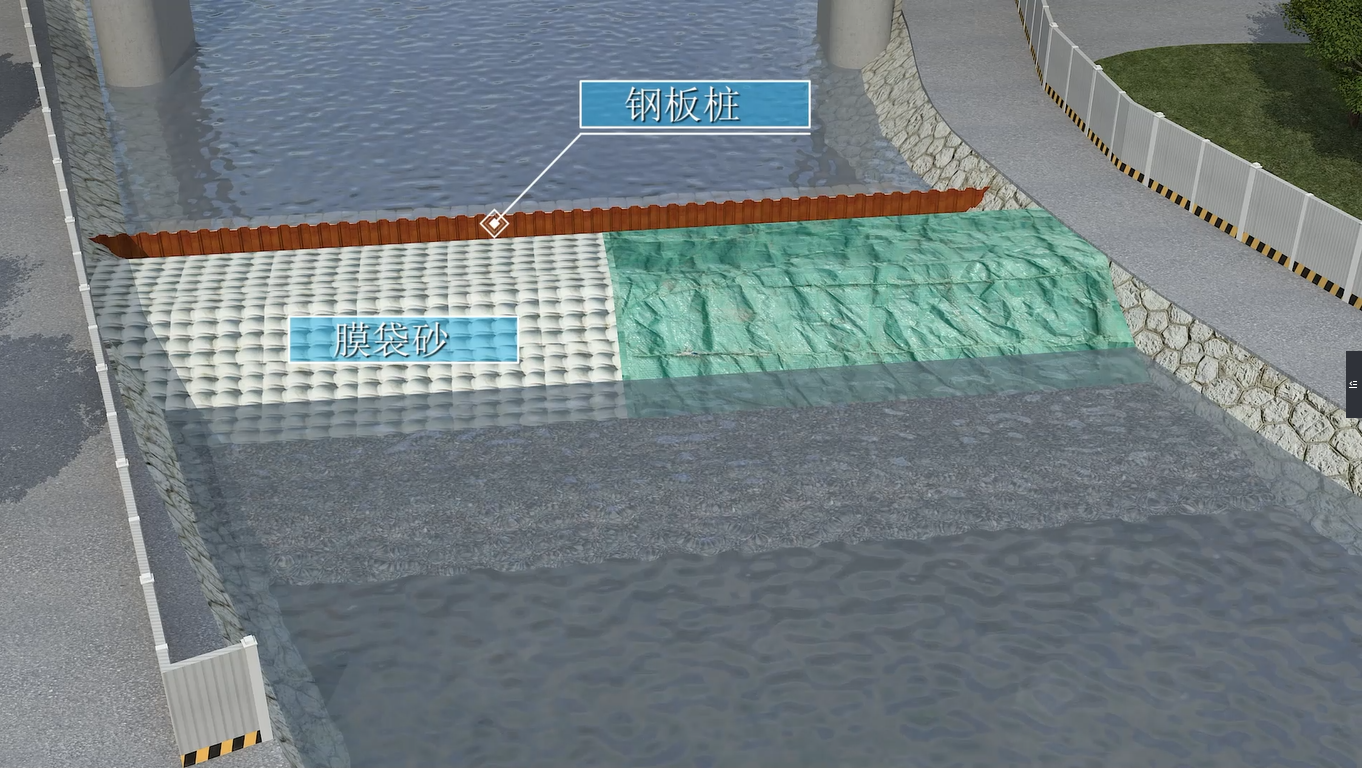

      圍堰施工:內涌采用鋼板樁+膜袋砂圍堰,長35.75m、寬4.0m,內涌側坡比為1:2.0,基坑側15m拉森Ⅳ鋼板樁;外江采用雙排21m拉森Ⅳ型鋼板樁、內填土工膜袋砂,圍堰長126.44m、寬度5m。施工期間采用4臺45KW泵抽水換水。

      萬安水電站3

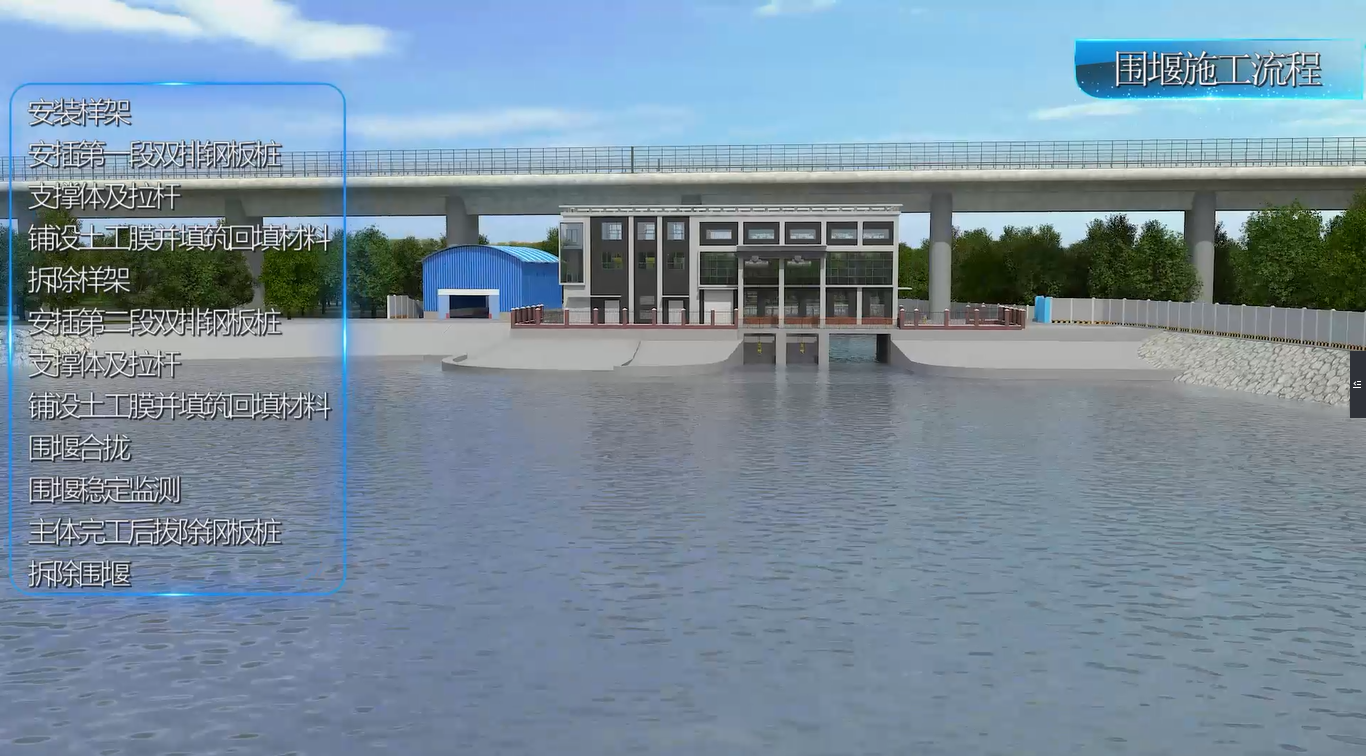

      圍堰施工工藝流程:安裝樣架→安插第一段雙排鋼板樁→支撐體及拉桿→鋪設土工膜并填筑回填材料→拆除樣架→安插第二段雙排鋼板樁→支撐體及拉桿→鋪設土工膜并填筑回填材料→圍堰合攏→圍堰穩定監測→主體完工后拔除鋼板樁。

      萬安水電站4


      3.樁基施工

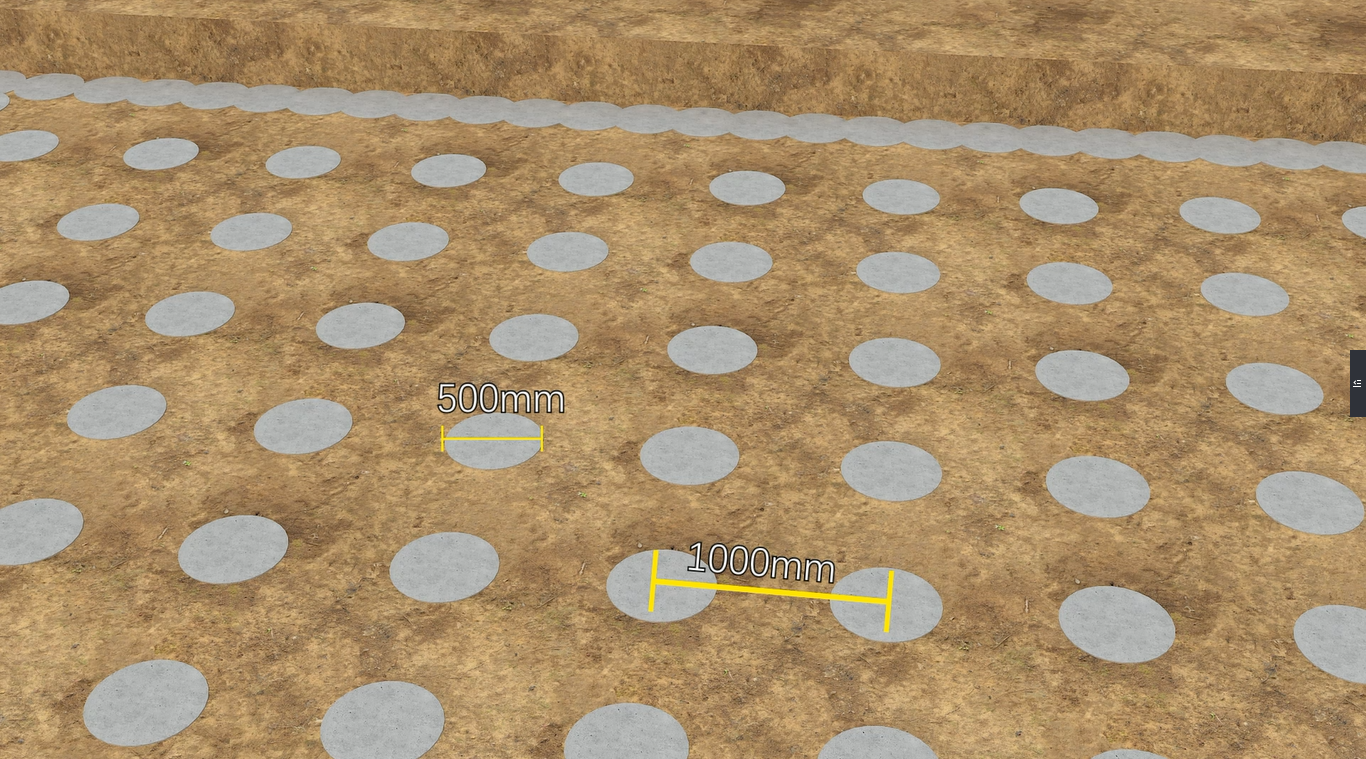

      樁基施工:地基處理采用水泥攪拌樁基礎,樁徑Ф500mm,間距1000mm,樁長18m,采用“四噴四攪”施工工藝。


      萬安水電站5-樁基基礎

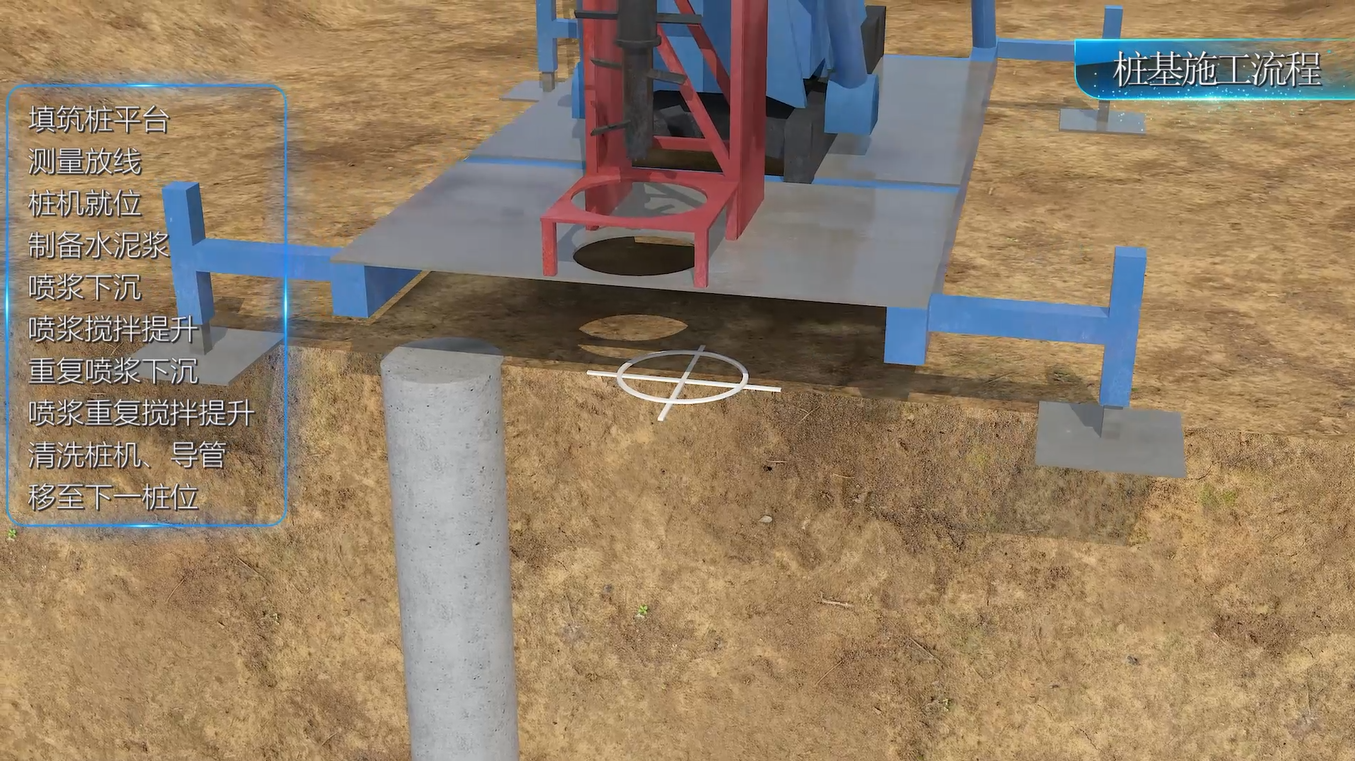

      工藝流程:填筑樁平臺→測量放線→樁機就位→制備水泥漿→噴漿下沉→噴漿攪拌提升→重復噴漿下沉→噴漿重復攪拌提升→清洗樁機、導管→移至下一樁位。

      萬安水電站6-樁基施工流程

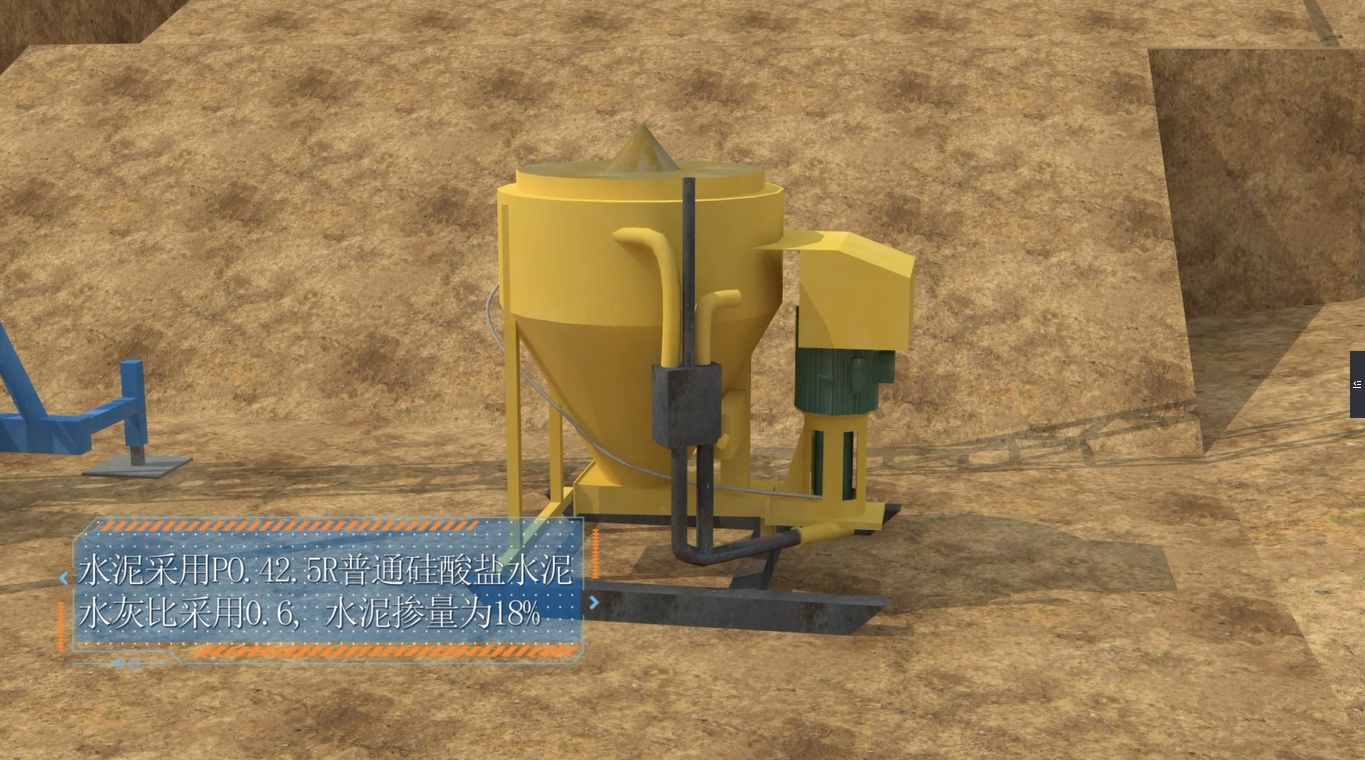

      技術參數:提升速度0.8m/min,注漿壓力:0.4~0.6MPa;攪拌樁鉆進速度0.8m/min。水泥采用P0.42.5R普通硅酸鹽水泥,水灰比采用0.6, 水泥摻量為18%。

      萬安水電站7

      4.砼結構施工

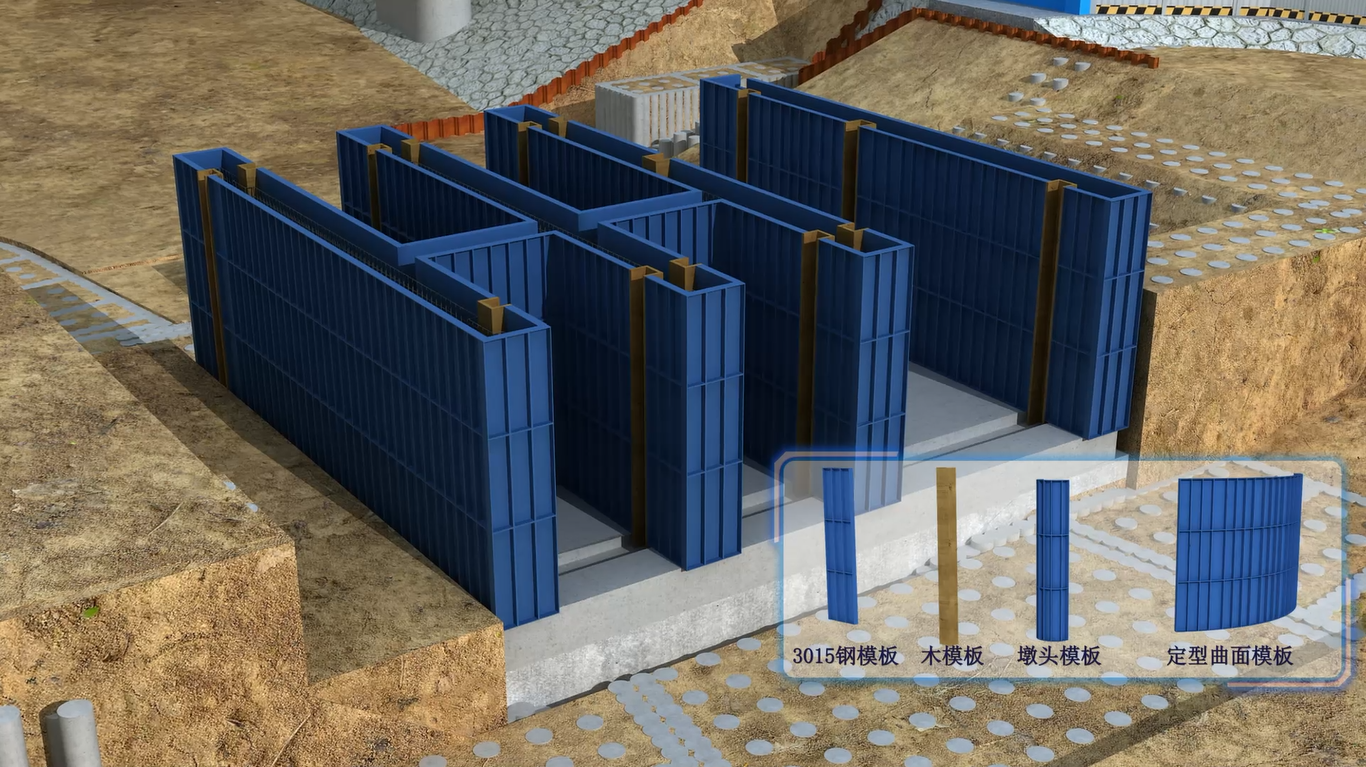

      砼結構施工:閘室、泵房段,寬度15.4m,長度15m,先填筑50cm厚6%水泥石粉墊層,壓實系數滿足0.95;再澆筑10cm厚C15墊層砼,凝固后進行底板鋼筋安裝,底板采用φ16、φ25雙層雙向鋼筋,墩墻采用φ14、φ16雙層鋼筋,間距為20cm×20cm,為方便邊墻模板安裝,澆筑底板時同時澆筑30-50cm邊墻。底板混凝土澆筑完成后對邊墻進行鋼筋及模板安裝,模板采用3015鋼模,墩頭及弧形翼墻外露面采用定型曲面模板,門槽采用木模板。采用對拉螺桿固定,拉桿外穿套管,間距和排距均為0.75m。砼采用汽車泵進行澆筑,澆筑采用水平分層鋪筑,鋪筑厚0.4m,φ50振搗棒進行振搗,振搗時間以混凝土表面不再顯著下沉,不再出現氣泡,表面泛出灰漿為準。

      萬安水電站8


      閘室、泵房段施工完成后分別按照上述工藝對防沖槽、海漫、交通橋及進水前池、管理房進行施工。


      施工工藝流程:


      測放放樣→墊層施工→鋼筋制作及綁扎→模板安裝及加固→混凝土運輸→混凝土澆筑→養護→拆除模板、支架→腳手架搭設→鋼筋制作及綁扎→模板安裝及加固→混凝土運輸→混凝土澆筑→養護→拆除模板、支架。


      萬安水電站9-混凝土

      5.金屬結構安裝工藝

      金屬結構安裝工藝流程:

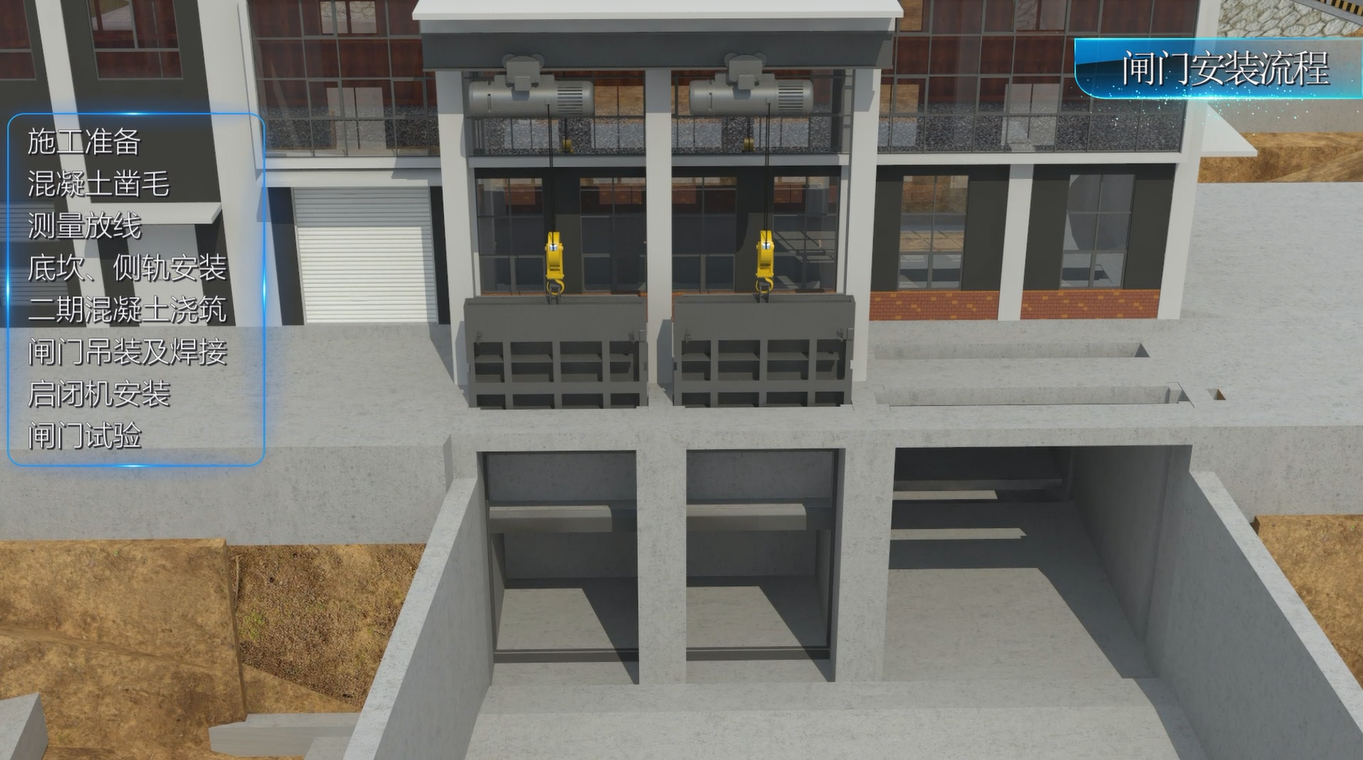

      閘門:施工準備→混凝土鑿毛→測量放線→底坎、側軌安裝→二期混凝土澆筑→閘門吊裝及焊接→啟閉機安裝→閘門試驗。

      萬安水電站10

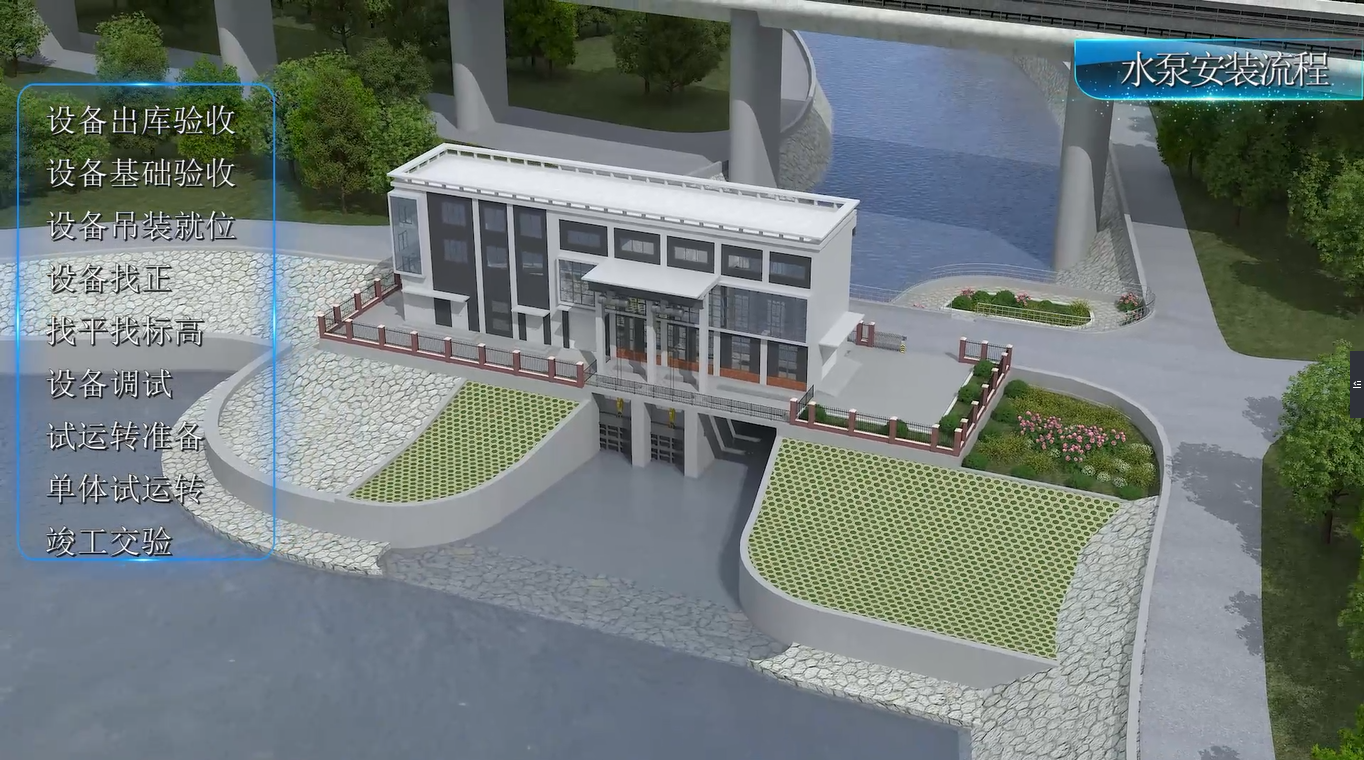

      水泵:設備出庫驗收→設備基礎驗收→設備吊裝就位→設備找正找平找標高→設備調試→試運轉準備→單體試運轉→竣工交驗。

      萬安水電站11
