      河北豐南臨港經濟園供熱工程項目——唐山鍋爐廠BIM應用

      一、工程概況

      本項目為唐山市豐南區政府引進的重點外資項目,采用工業余熱利用、屋頂光伏發電及天然氣應急調峰等多種清潔能源利用方式,通過資源的多維尋優、多能互補、智慧調度,實現能源梯級利用、清潔高效的目標。本項目計劃總投資人民幣6億元,覆蓋河北豐南經濟開發區臨港經濟園第二起步區、化工園、濱海小鎮,為轄區內工業企業、居民及商業等用戶提供優質可靠的供熱供暖服務。

      本項目一期規劃建設分布式能源主站1座、燃氣調壓站一座,DN800DN600的主干線熱水管網管槽長度約為7km,DN600DN300的主干線蒸汽管網長度約為15km。項目達產后可滿足面積約為301.83萬m2的供暖負荷,工業用蒸汽負荷約為283.5t/h。

      廠區 尺寸2000

      產區


      二、BIM技術應用背景


      1) 設計背景

      隨著項目的規模擴大、復雜度的增加,傳統的方式在多人多專業的協同設計上,逐步暴露出缺點與漏洞。在工期緊迫的項目中,經常發生圖紙說明不一致、設計內容沖突及工程數量核算錯誤等問題,造成工期延期,設計成果品質不良。

      通過BIM技術所建立的3D可視化模型,讓參與設計的工程師在虛擬空間內的建造過程,更精確、更細致、更具表現力,并節省大量人力,增進設計效率,提升設計品質。


      2)施工背景

      在施工期間,對于復雜的建筑形體,工人及監工只能靠平、立面圖來判斷建筑物的實際樣子,這有可能存在施工錯誤的潛在風險,導致多余的工程費用及時間。

      利用BIM技術為工程項目提供3D可視化模型、4D模擬演示、5D成本實時動態管理等, 為傳統的建筑流程與管理方式帶來了全新的變革。


      圖片10


      3)管理背景

      建筑物數據在提供信息的過程中會遇到許多問題,如軟件工具不同無法開啟、軟件相同接口不同而導致錯誤信息、文件格式無法轉換等,造成不同部門在協同合作上產生障礙。

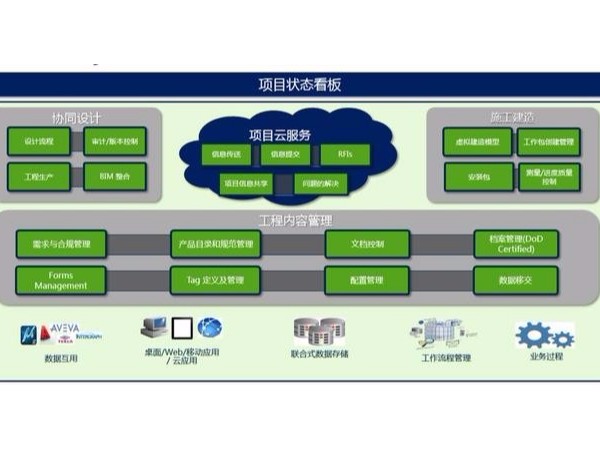

      一套完整且成熟的信息交流平臺系統,可以讓各部門輕易取得建筑物信息,減少錯誤的發生率,提升建造效率,提高建筑物本體質量。


      微信圖片_20210705161523

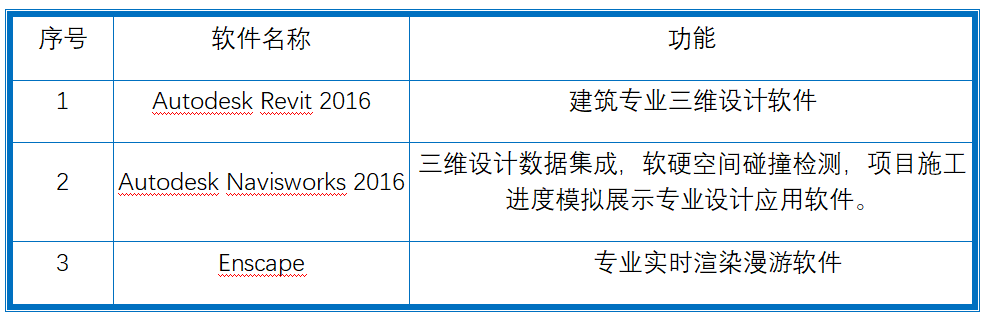

      軟件配置

      微信圖片_20210705161532

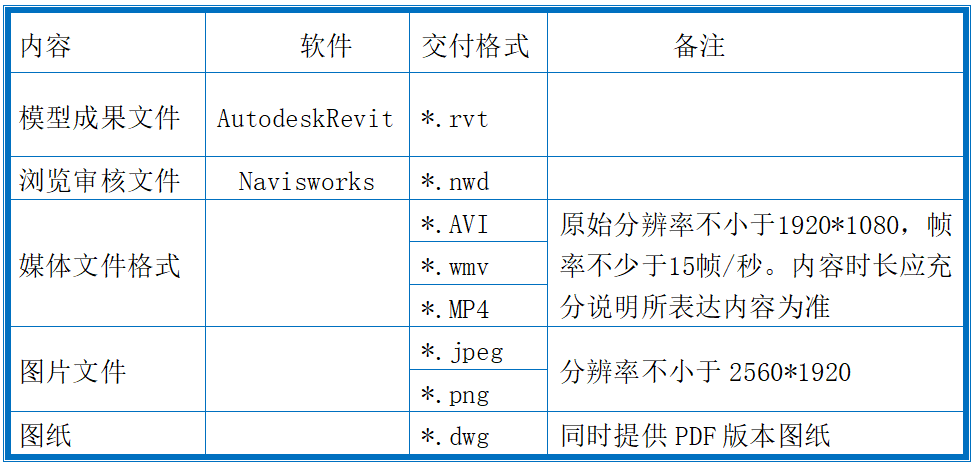

      成果文件交付形式


      三、項目解決方案


      應用BIM技術,搭建符合項目編制依據的包含主體建筑的建筑、結構以及機電等專業模型,并進行模型深化,工程量統計,以及漫游渲染。


      廠區2 尺寸2000



      四、項目模型及工程量統計

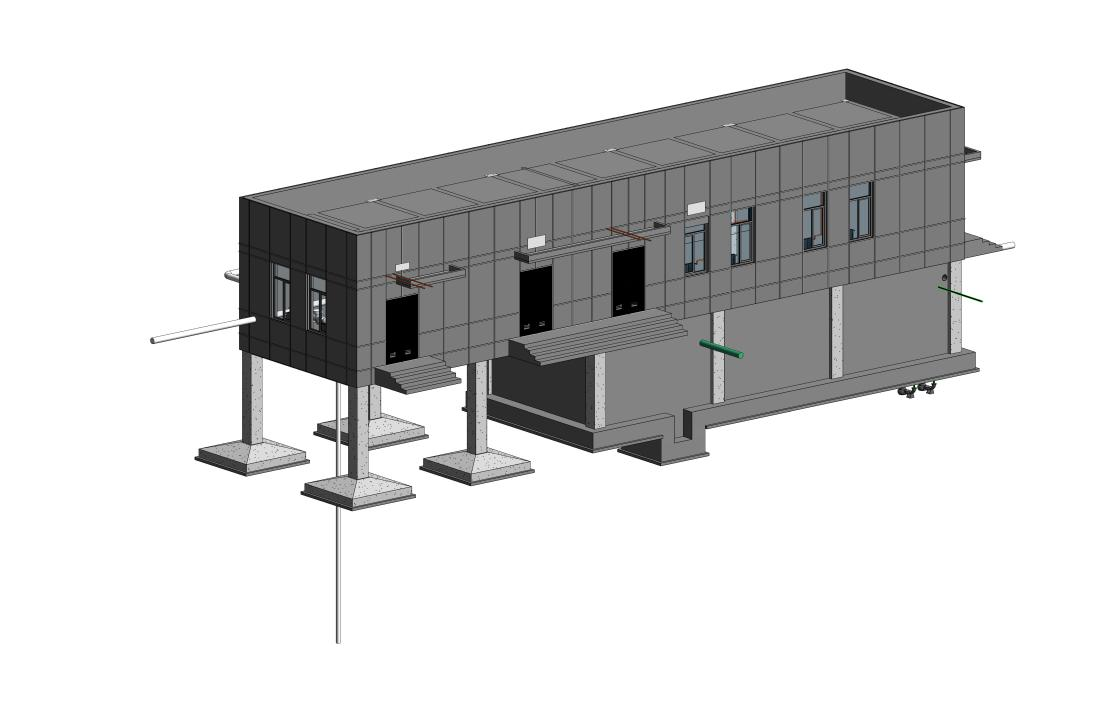

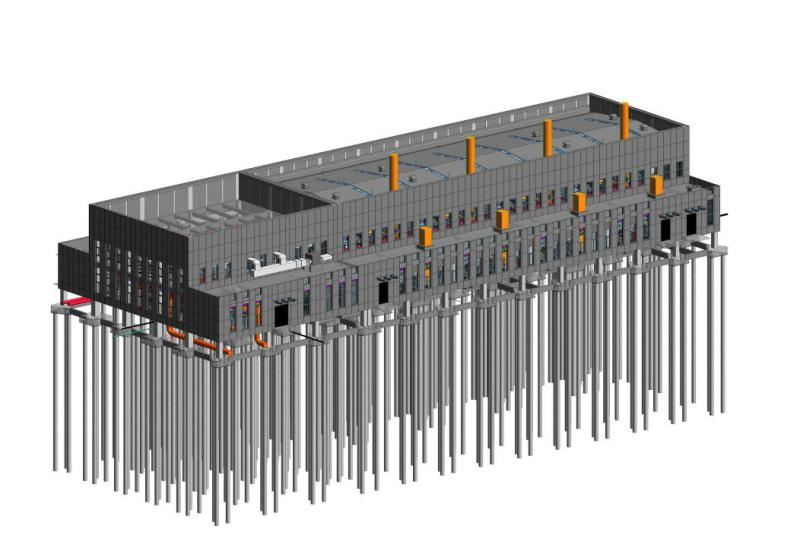

      1)鍋爐房模型及工程量統計

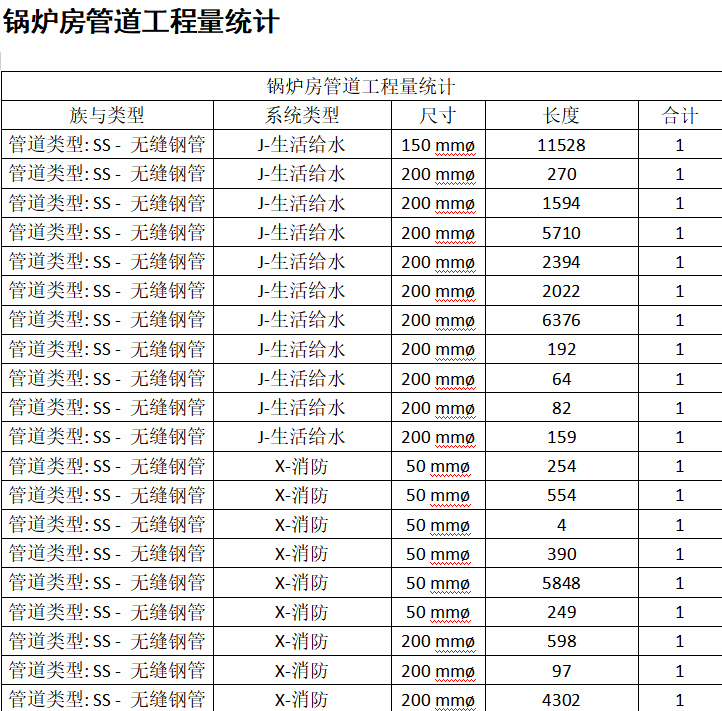

      鍋爐房模型1鍋爐房模型2鍋爐房模型3圖片11


      圖片

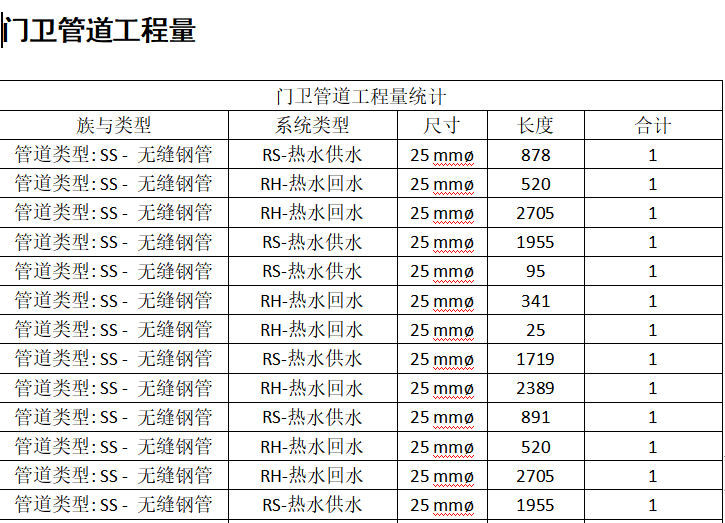

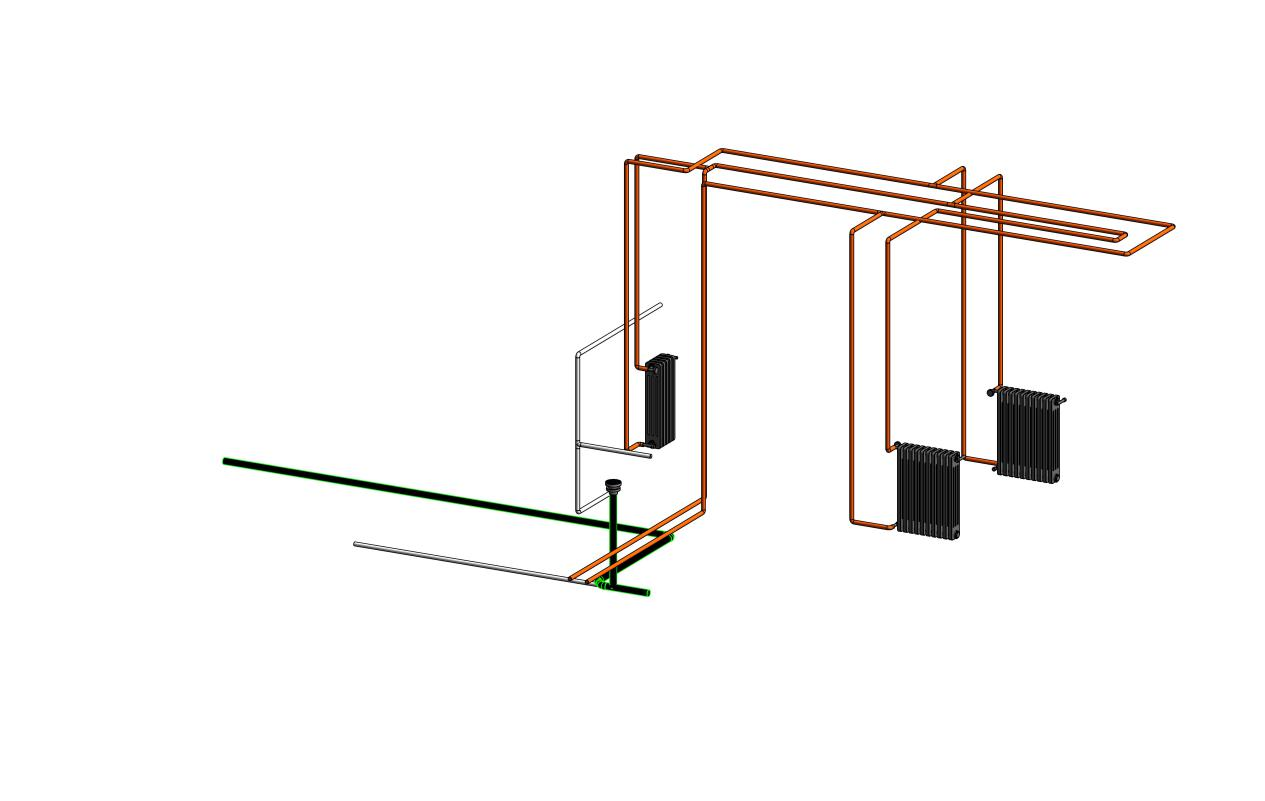

      2)門衛模型及工程量統計

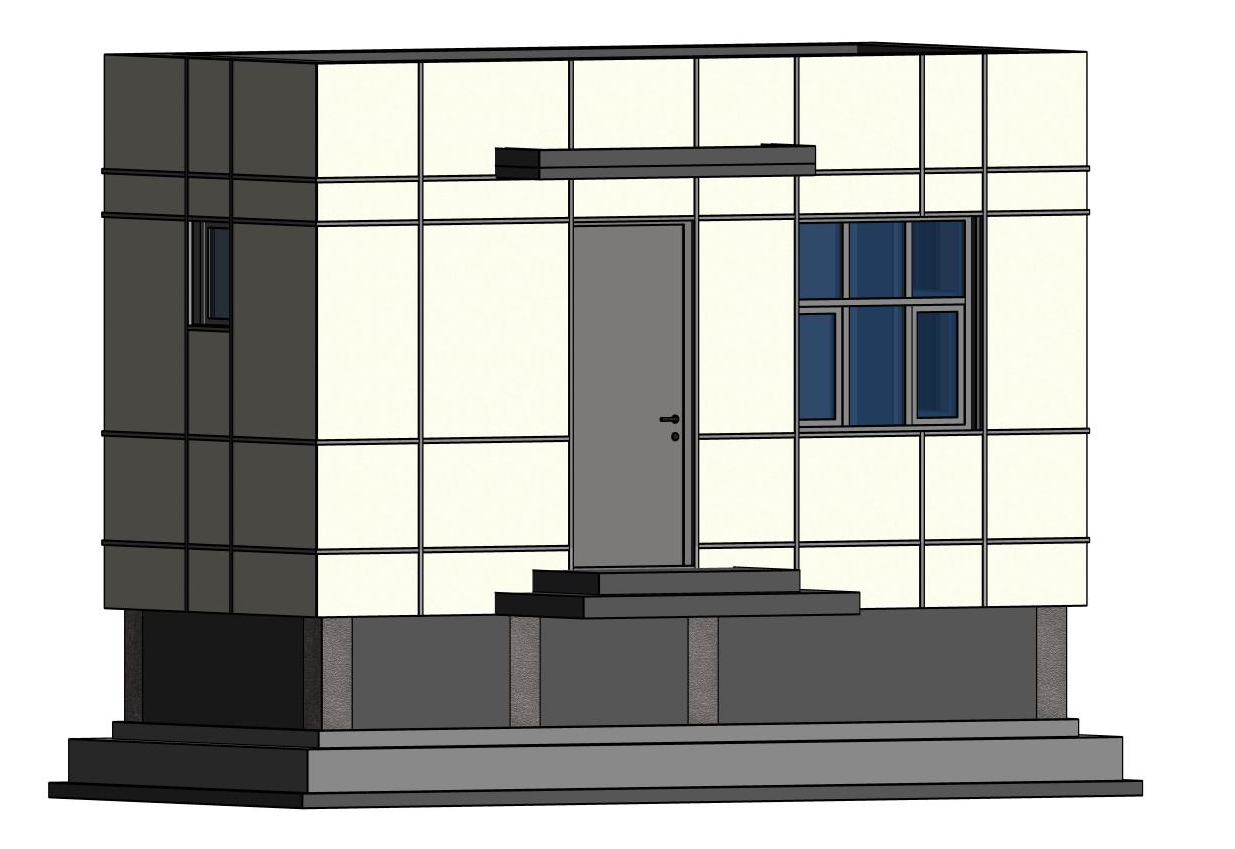

      門衛模型1

      門衛模型2

      圖片

      圖片14圖片

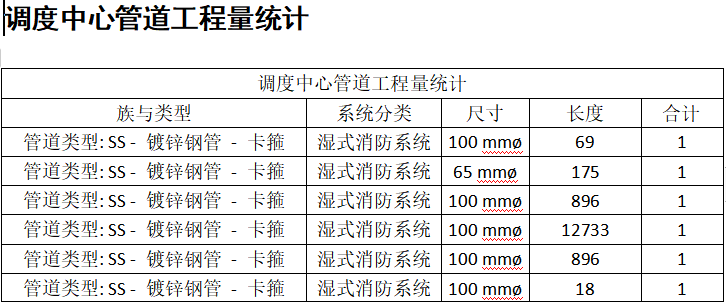

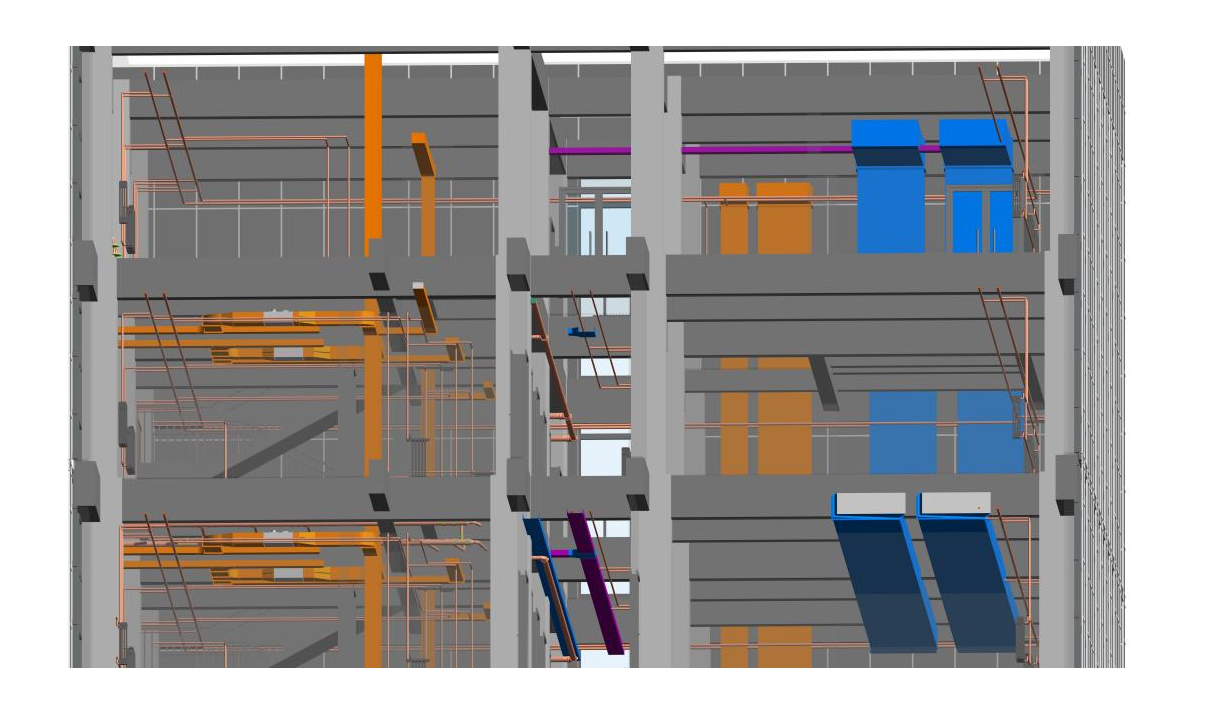

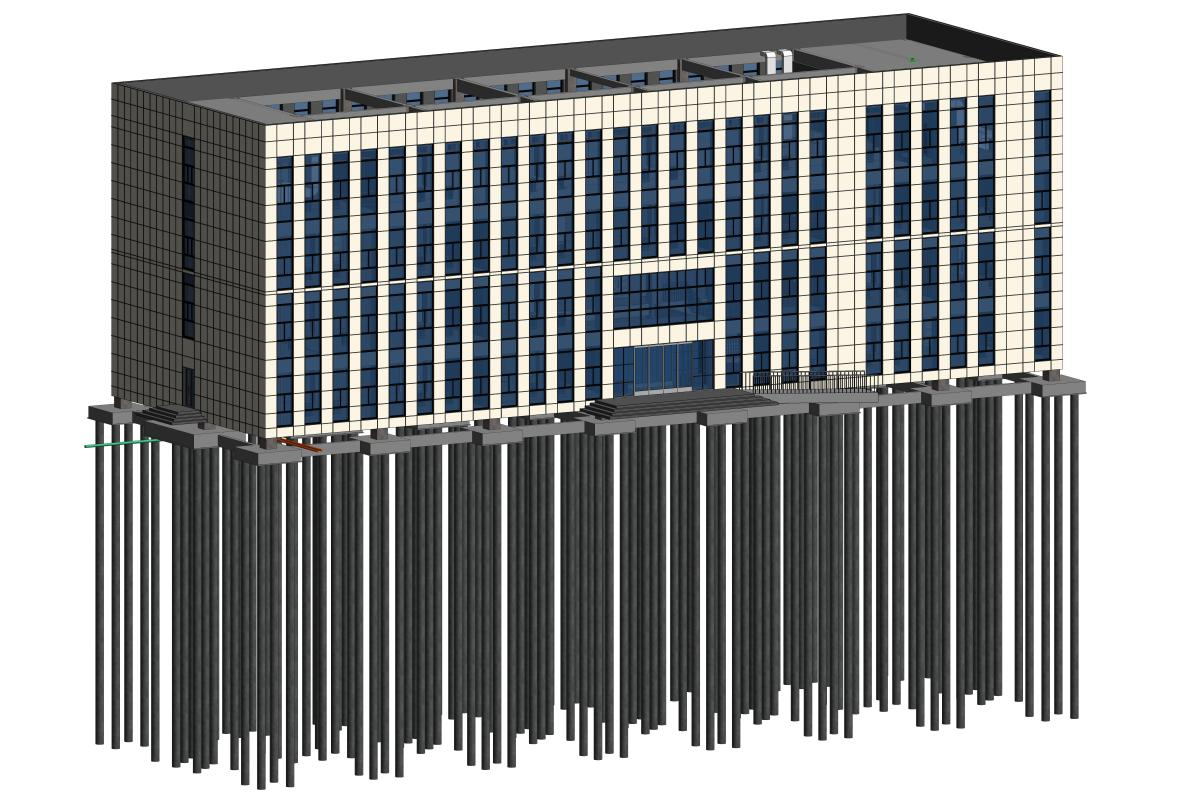

      3)調度中心模型及工程量統計

      調度中心模型1調度中心模型3

      調度中門模型2

      圖片12圖片




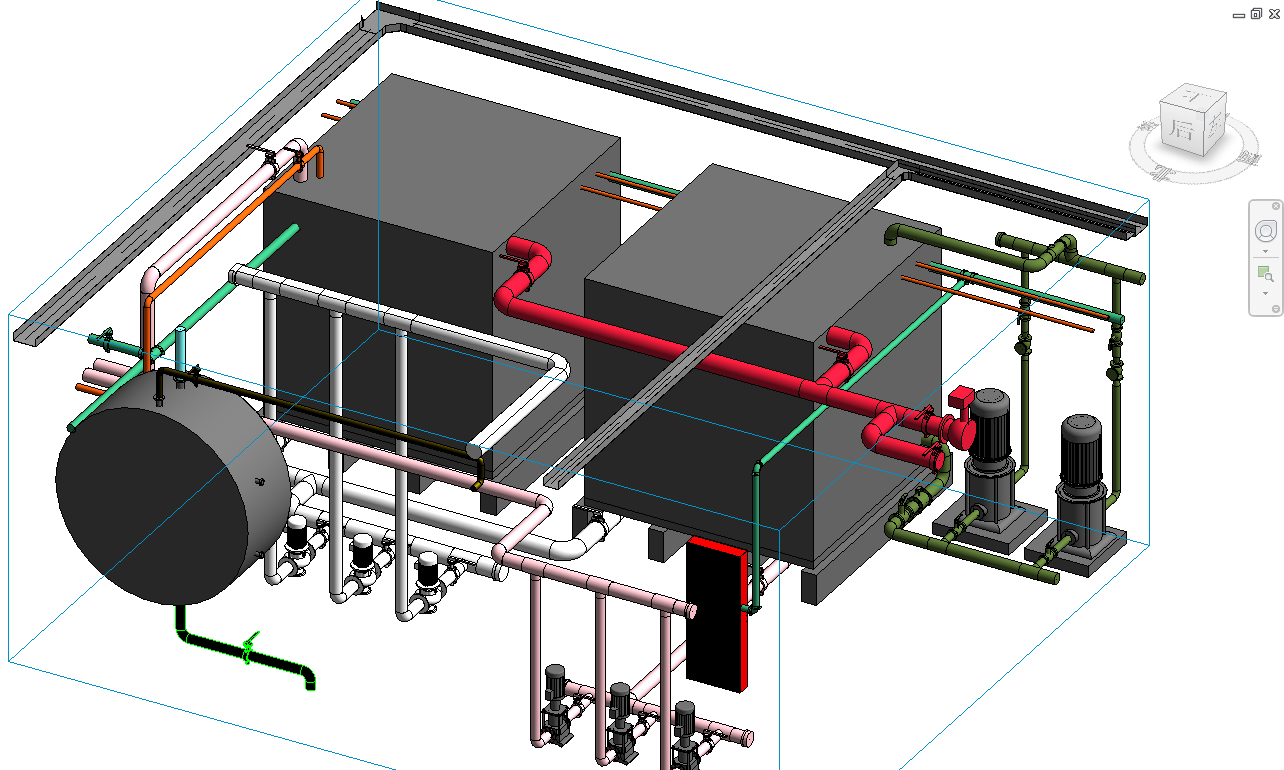

      4)消毒泵房模型及工程量統計


      消防泵房模型1消防泵房模型2消防泵房模型3

      圖片13圖片




      五、項目BIM應用


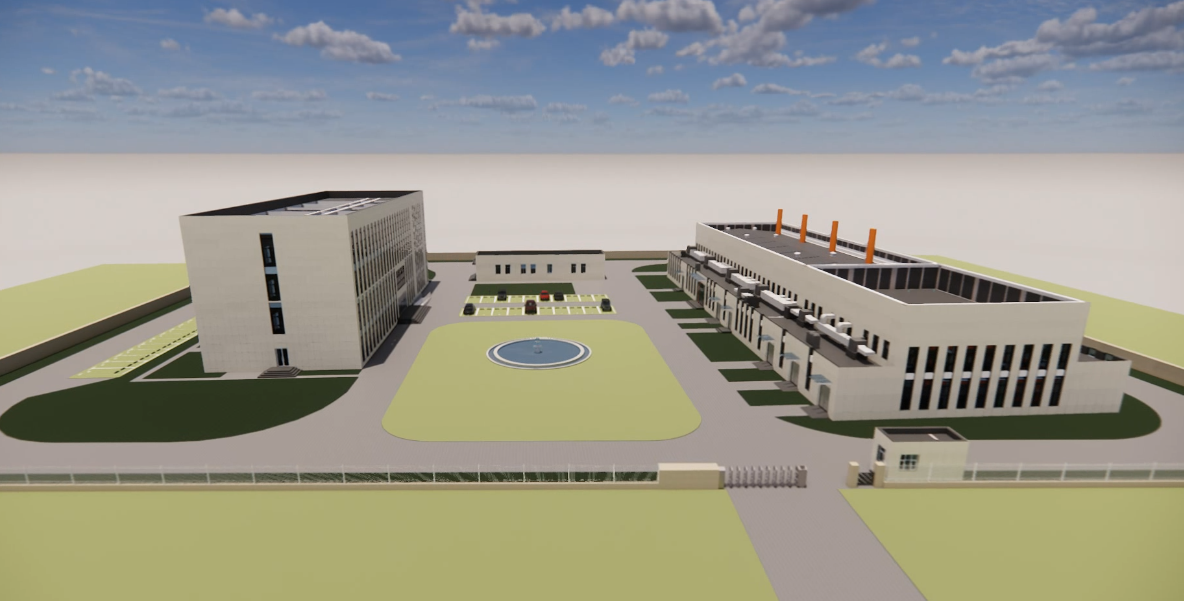

      1)可視化


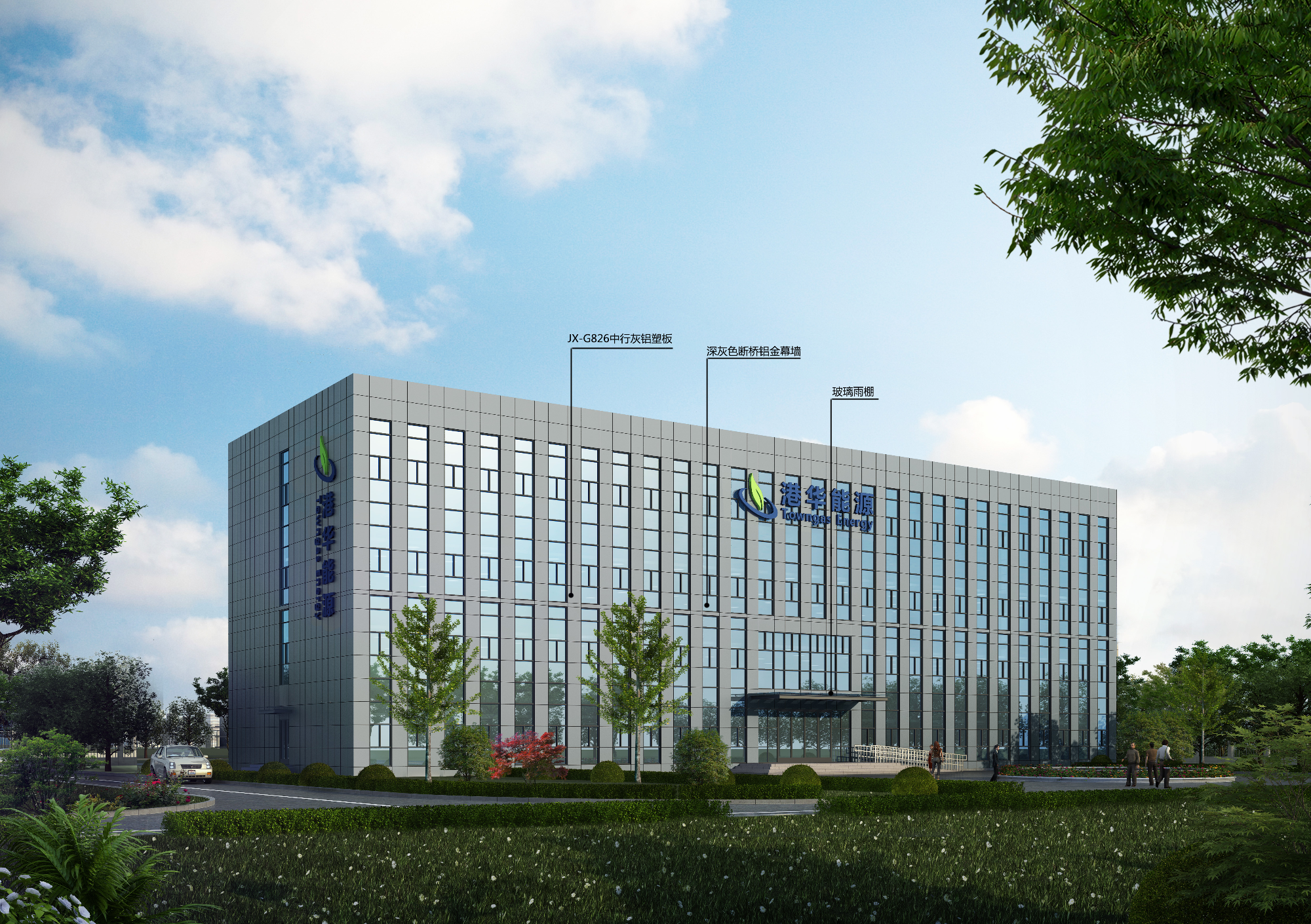

      調度中心 尺寸2000

      調度中心


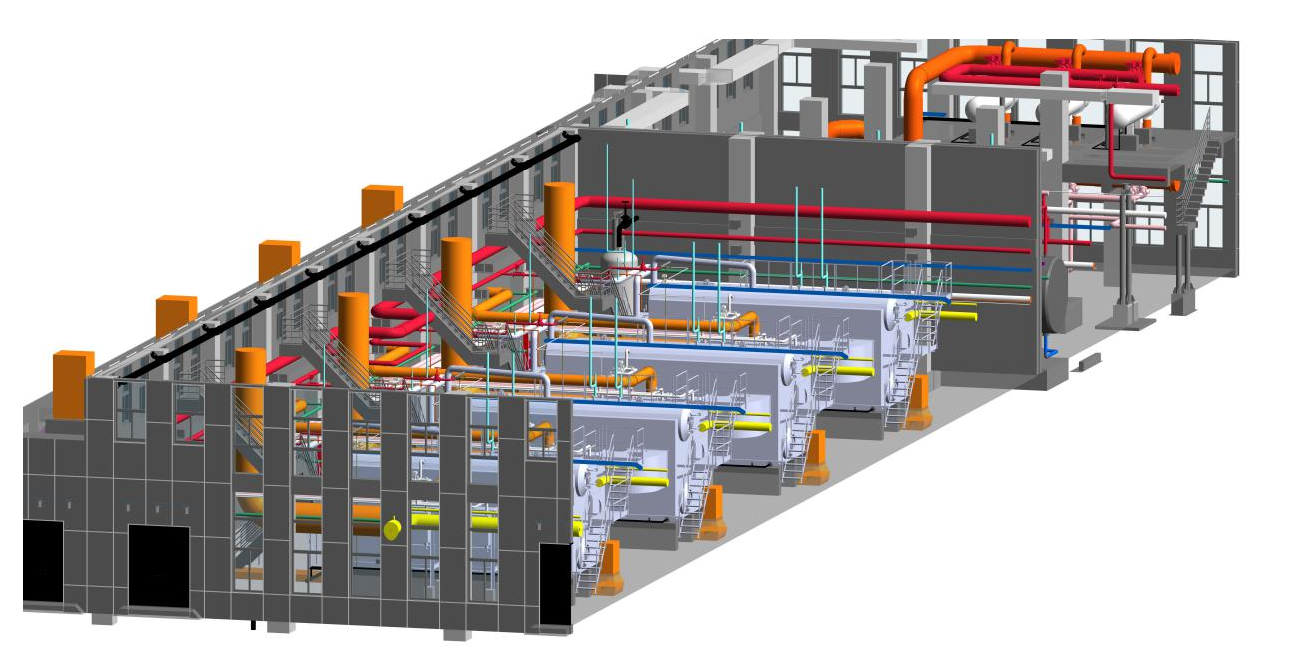

      鍋爐房 尺寸2000

      鍋爐房



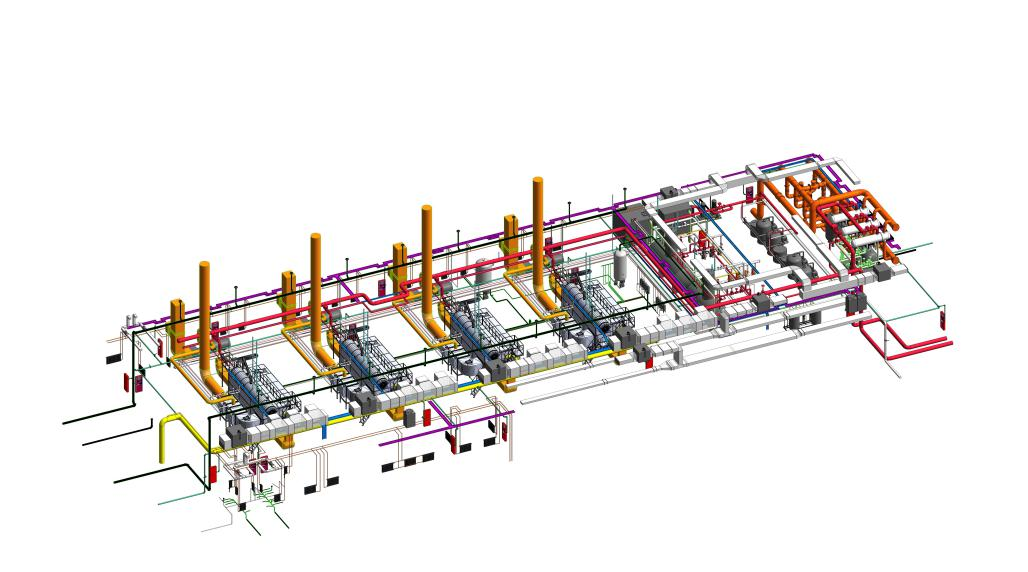

      2)三維管線綜合


      圖片1

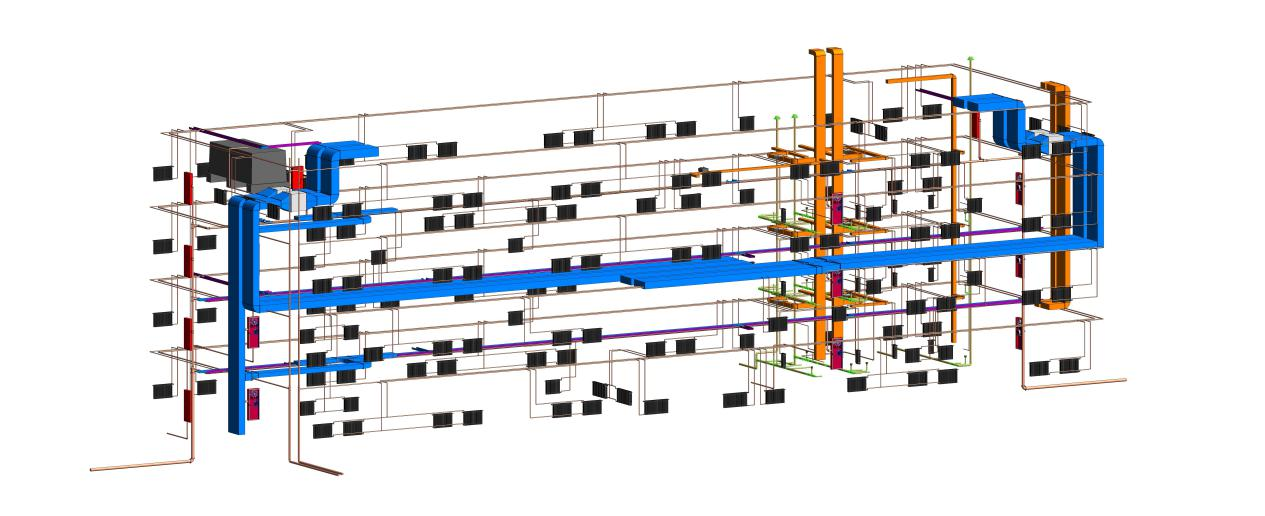

      優化前

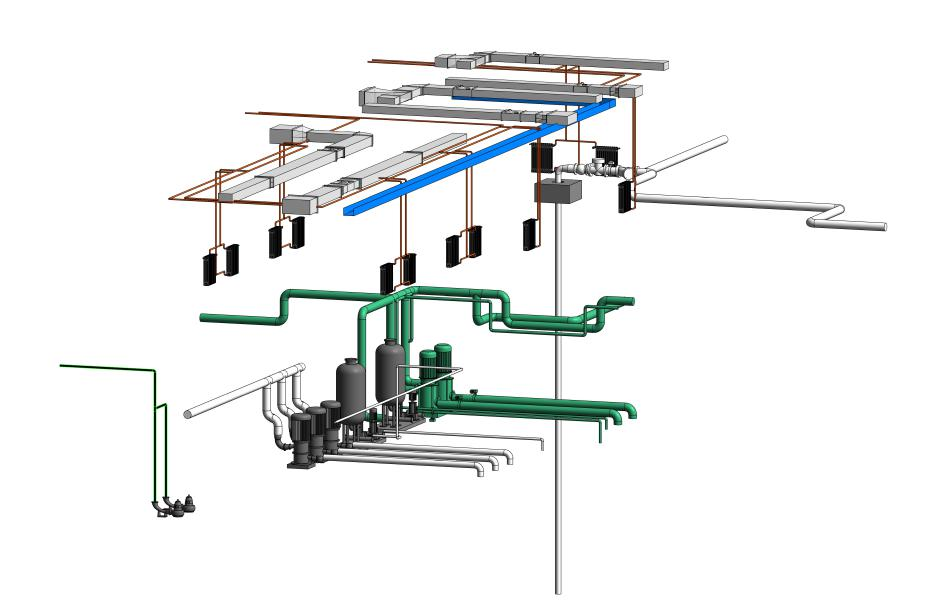

      圖片2圖片

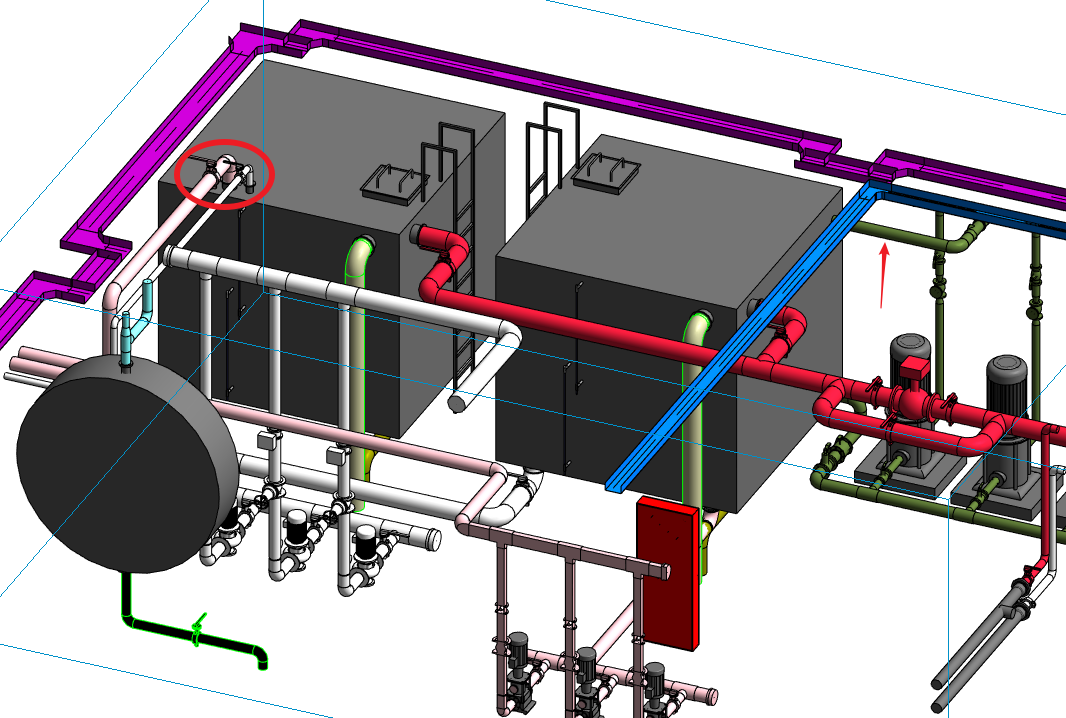

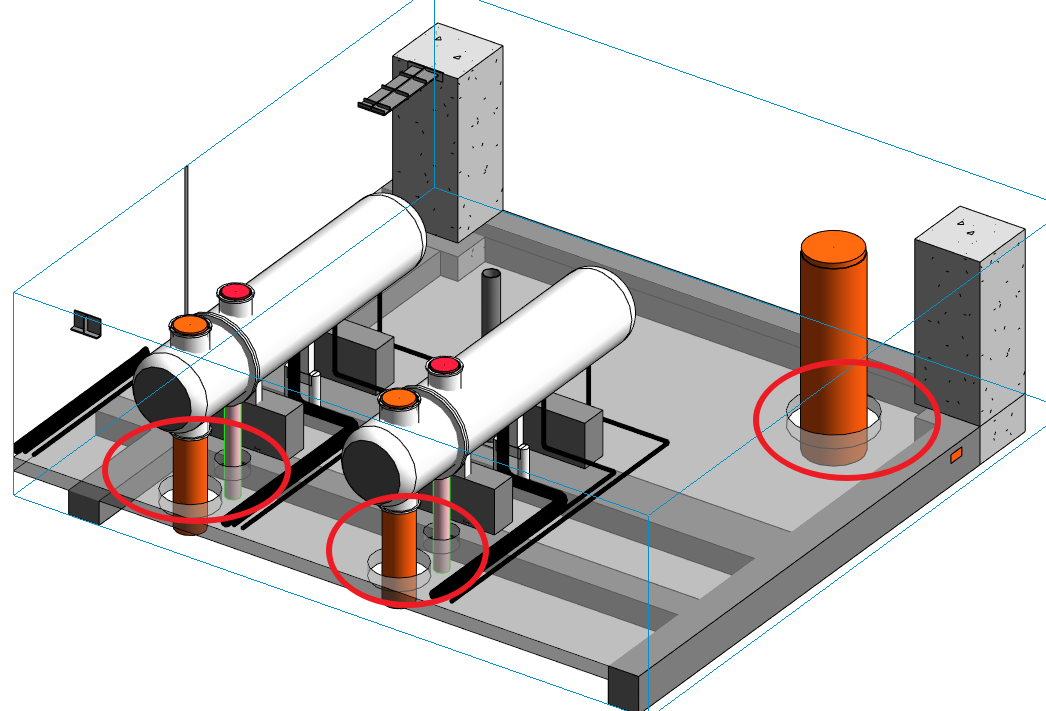

      優化后:因供熱管與橋架碰撞,供熱管下降300mm,水箱高度調整

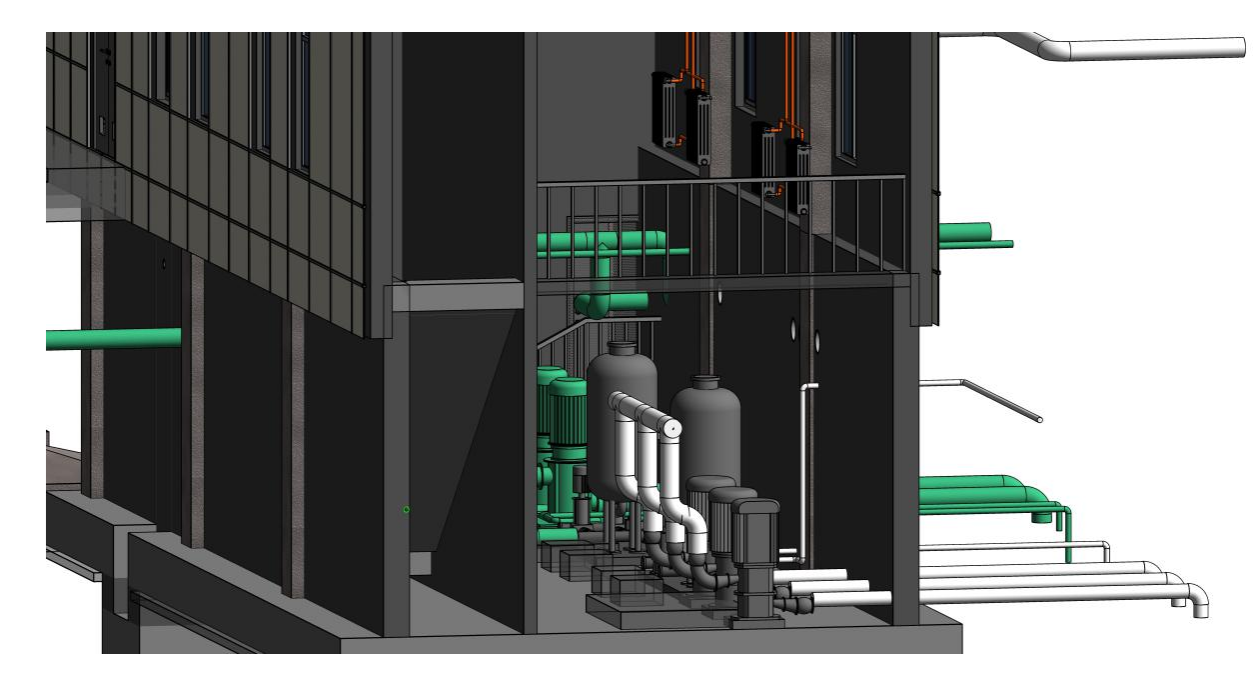

      3)土建深化


      圖片3

      電纜溝鋼蓋板


      圖片4

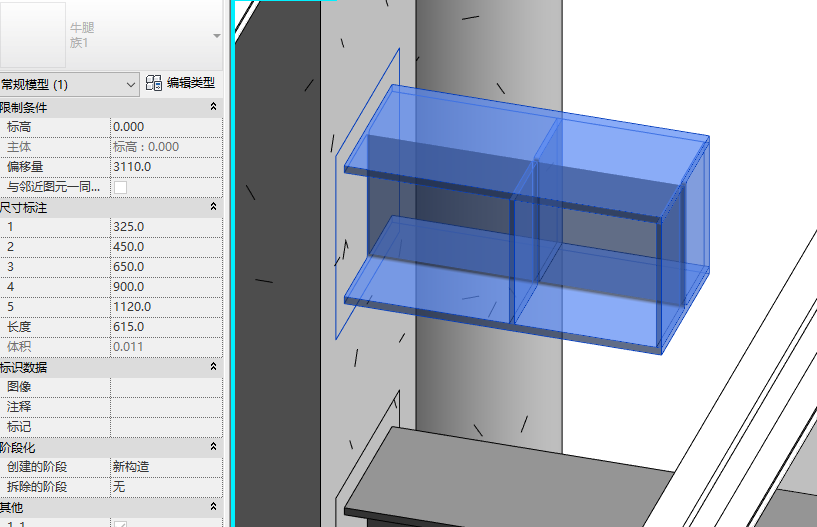

      預埋牛腿


      圖片5

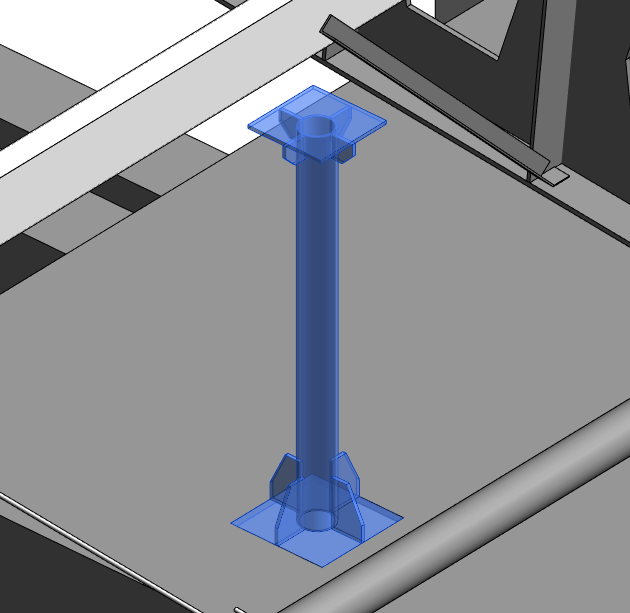

      圖片支架


      預留洞口圖片

      預留洞口



      4)碰撞檢測

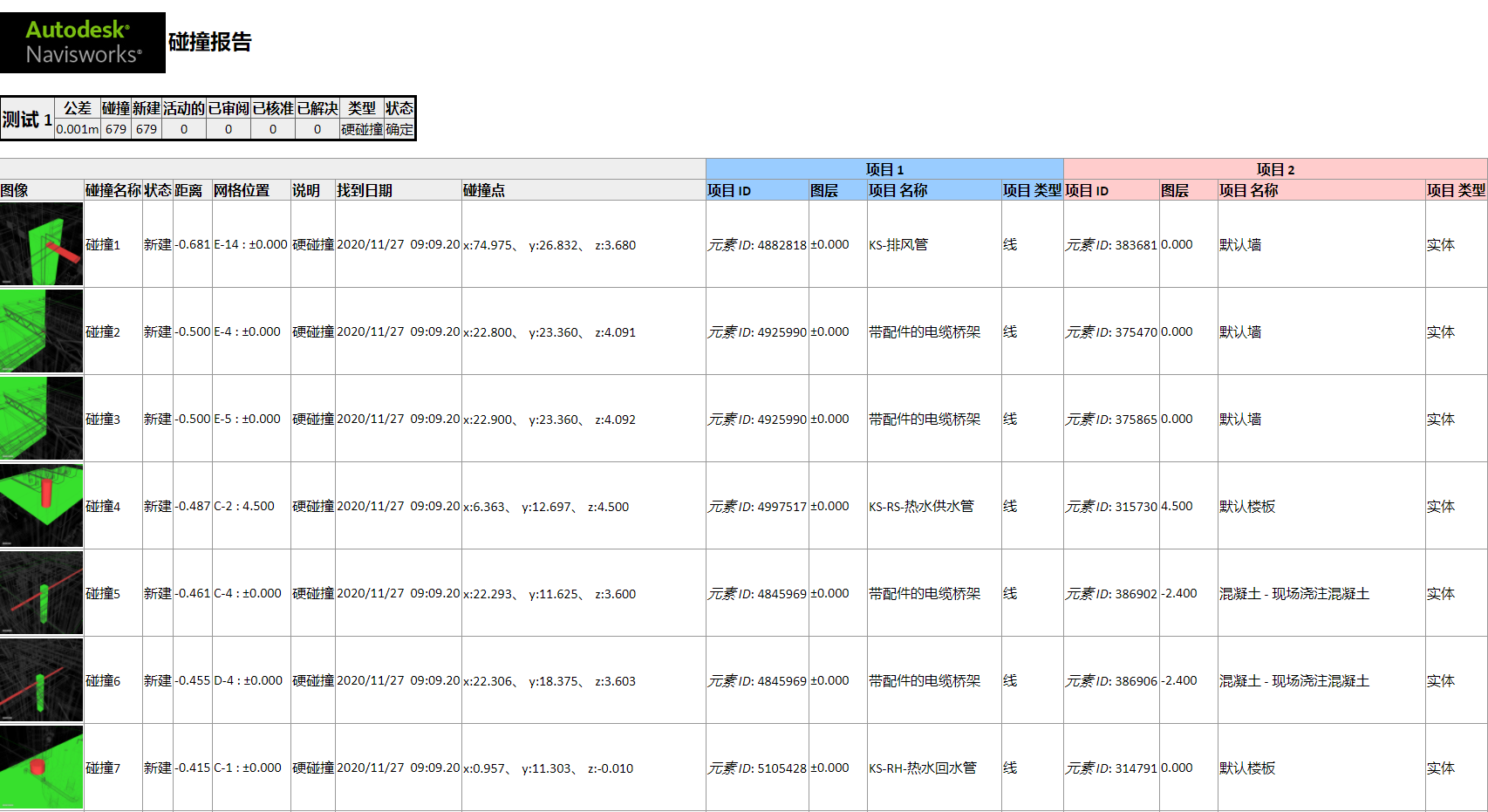

      圖片6圖片7

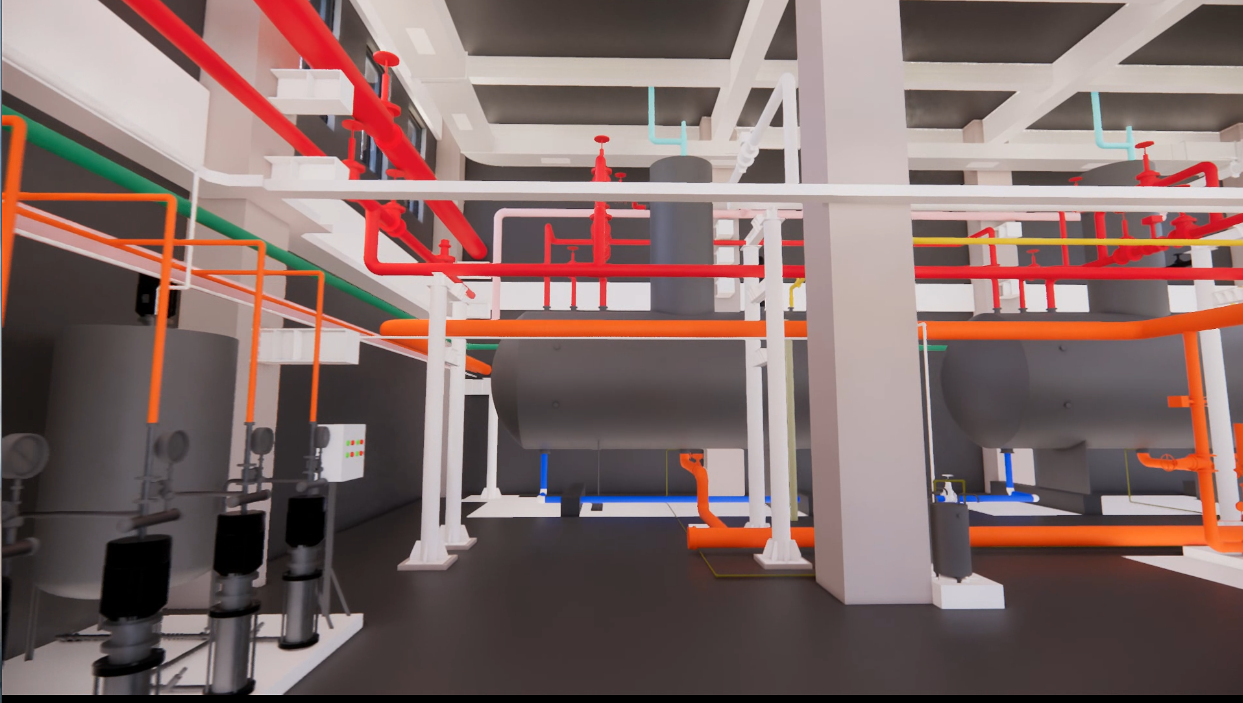

      六、鍋爐房漫游


      1)鍋爐房漫游1




      2)鍋爐房漫游2



      3)鍋爐房漫游3





      七、項目效益


      本項目投產后將緩解“園區日益增長的用熱需求與控制能耗和排放”這一主要矛盾,同時為園區搭建智慧供能平臺,完善園區供熱基礎設施,提升園區營商環境。


      19
